Ventilar Nave

Para la ventilación y renovación del aire de una nave dedicada a las artes gráficas, evitando bajo cubierta la acumulación de los vapores, olores y aires viciados producidos por las tintas y demás productos utilizados, un cliente de la provincia de Toledo nos encarga la fabricación de seis extractores dinámicos de cubierta modelo ATOSDIN-710 con registros de cierre motorizados para evitar perdidas de calefacción en invierno y rejillas anti-pájaros.

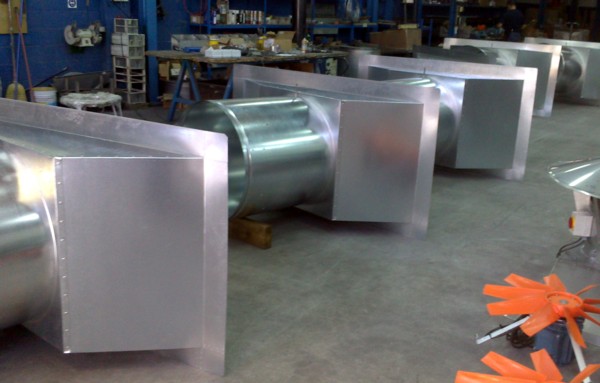

Una vez diseñadas y fabricadas las bases de sujeción a cubierta a la medida del tejado de nuestro cliente, soldamos los cuellos donde posteriormente instalaremos el registro motorizado, anclaremos los soportes del extractor dinámico y atornillaremos las escuadras de sujeción del tapa-aguas.

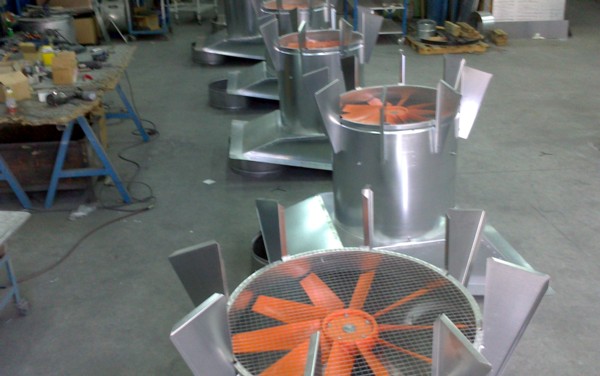

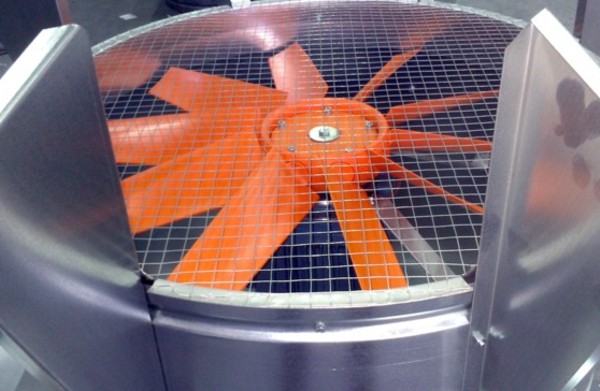

En las fotografías anteriores se pueden observar los extractores ya instalados y un primer plano de ellos con la rejilla anti-pájaros montada. También se pueden apreciar las escuadras ya atornilladas al cuello.

Las características técnicas del extractor dinámico son las siguientes :

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

Velocidad 1450 r.p.m.

Potencia 1,50 kW.

Caudal 22.300 m3/h.

Nivel presión sonora 78 dB(A)

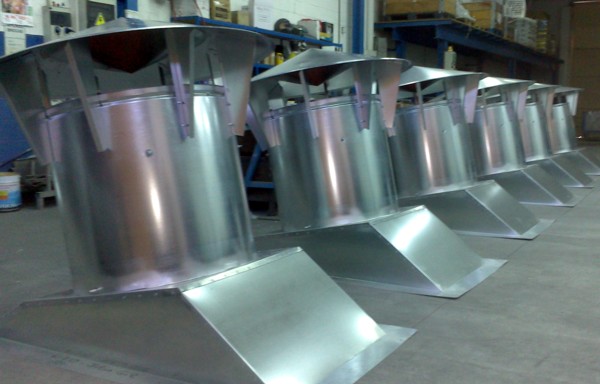

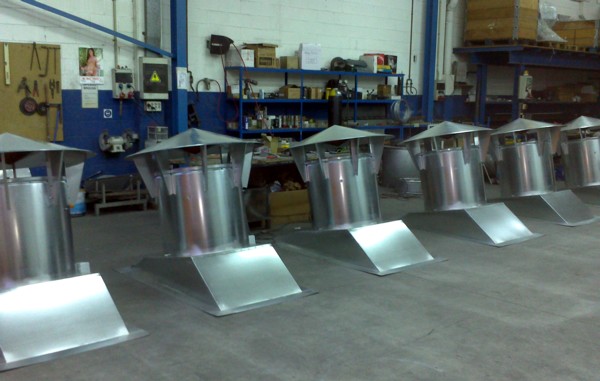

Después de que nuestro departamento de calidad, verifique el funcionamiento y consumo de las unidades, procedemos a la instalación del tapa-aguas anti-regolfante con cono inverso inferior, para evitar perdidas de carga. Los extractores de cubierta están listos para su envió a nuestro cliente.
