Un cliente de Mallorca con una nave industrial dedicada a la distribución de todo tipo de snacks para la hostelería, nos encarga la fabricación de cuatro grupos de aspiración dinámica ATOSDIN-710 en acero inoxidable AISI-304 2B con conmutadores de seguridad paro-marcha.

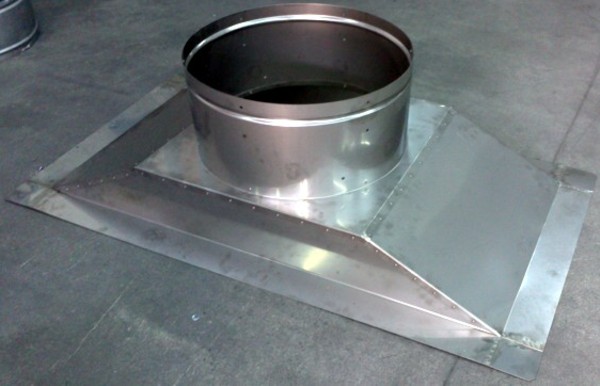

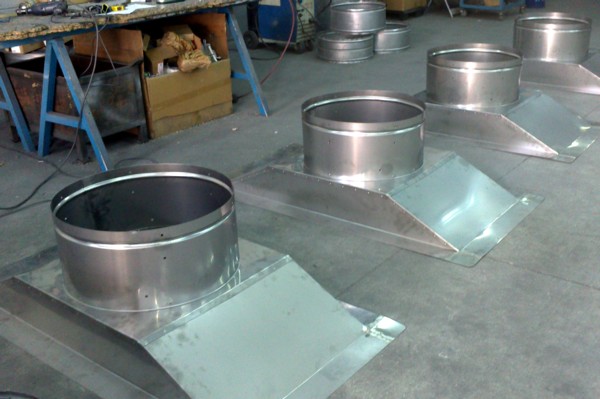

En primer lugar en la nave de primeras materias, diseñamos y fabricamos las bases de sujeción del grupo de ventilación a cubierta a la medida del tejado de nuestro cliente. Como se puede observar en la fotografía anterior las soldaduras de los cuadros son pulidas antes de iniciar la instalación de los extractores dinámicos.

Los extractores dinámicos tienen las siguientes características técnicas :

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

En este caso el modelo tiene las siguientes prestaciones :

Velocidad 950 r.p.m.

Potencia 0,75 kW.

Caudal 17.500 m3/h.

Nivel presión sonora 66 dB(A)

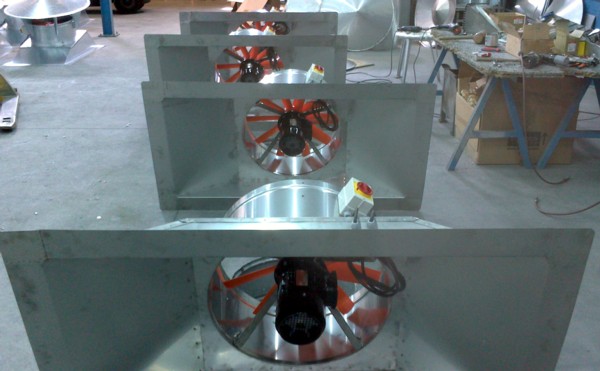

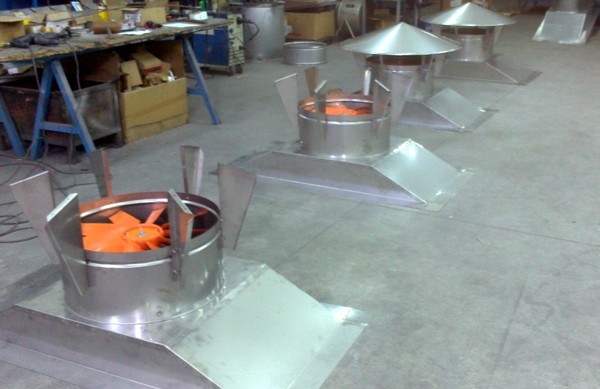

Una vez instalados los extractores mediante soportes de pletina también en acero inoxidable AISI-304, montamos los interruptores de seguridad paro-marcha.

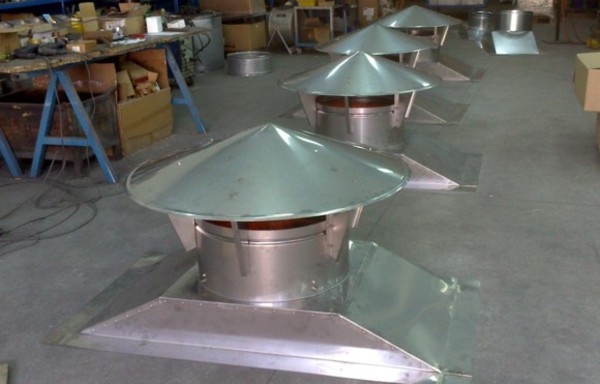

Por último colocamos los tapa-aguas anti-regolfantes con cono inverso inferior para evitar excesivas perdidas de carga, mediante las escuadras atornilladas al cuello de la mitra.
Nuestro departamento de calidad verifica las unidades al 100% , registra y adjunta certificados de calidad a la documentación de envió.
