En ATOSDIN trabajamos con soluciones de ventilación adaptadas a las características de cada instalación. Para estudiar una propuesta tenemos en cuenta el uso de la nave, sus dimensiones y las condiciones de extracción y renovación del aire.
Para la evacuación de calor en una nave industrial, un nuevo cliente nos solicita el estudio previo para instalar los grupos de aspiración más aconsejables. Tras recibir la visita sin compromiso de nuestro técnico aceptan nuestra oferta de tres equipos de ventilación dinámica modelo ATOSDIN-710 con malla de protección anti-pájaros.

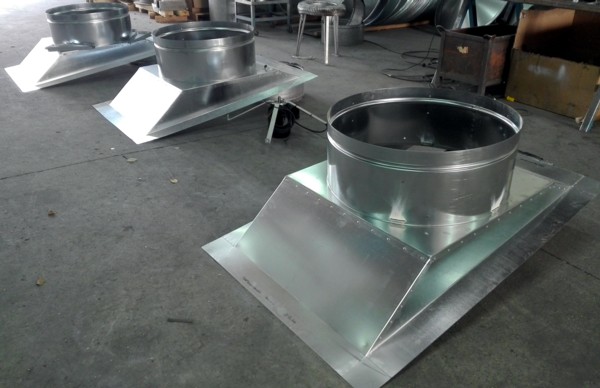

Una vez recibidas las medidas de la cubierta de la nave, procedemos a diseñar y cortar las bases de sujeción fabricadas a medida en acero galvanizado.

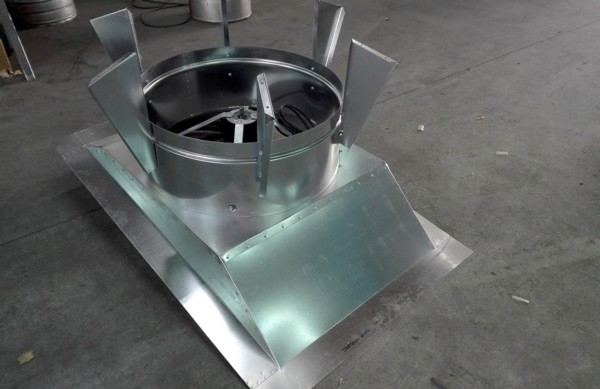

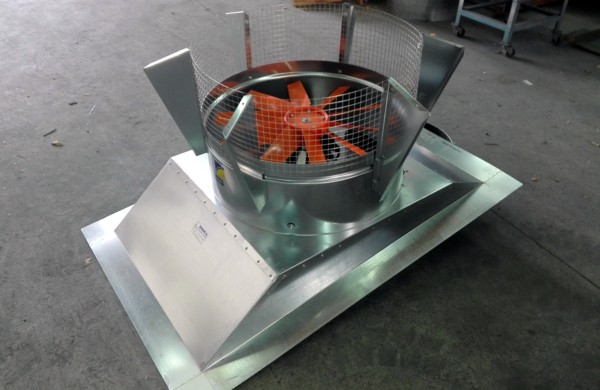

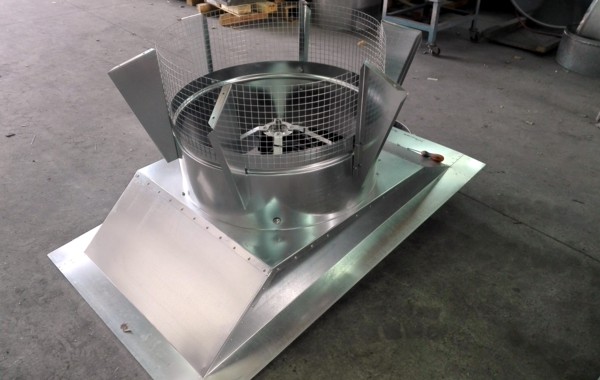

Fabricamos el cuello de diámetro 750 mm e instalamos dentro el motor. Asimismo, fijamos las escuadras y ponemos la rejilla de protección anti-pájaros.
Las características técnicas de los extractores instalados son las siguientes:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

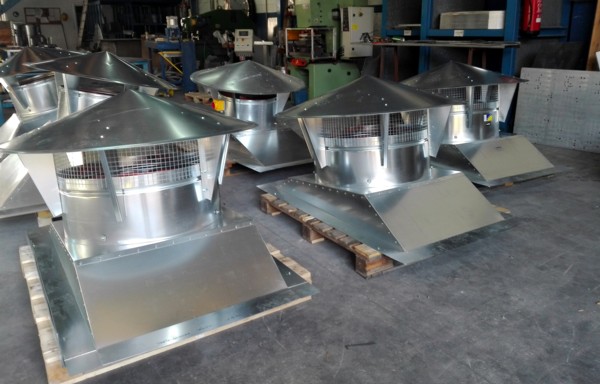

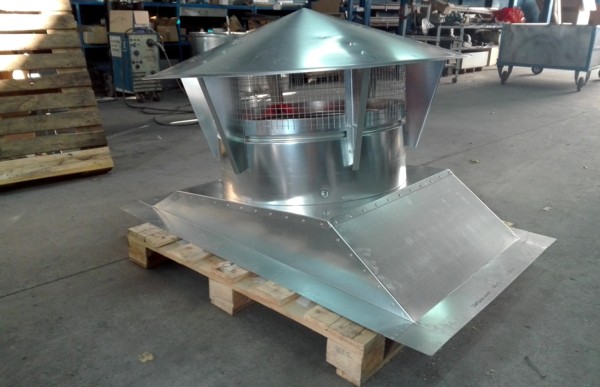

Finalmente, instalamos los sombreretes deflectores anti-lluvia con cono inverso interior para evitar perdidas de presión. Paletizamos los tres grupos de aspiración dinámica y tras ser verificados por nuestro departamento de calidad, los enviamos a nuestro cliente cumpliendo con el plazo de entrega.
Soluciones relacionadas
Ventilación industrial · Extractores para naves
Preguntas frecuentes
¿Qué datos necesitamos para estudiar la ventilación de una nave?
Nos ayudan las dimensiones de la nave, su actividad, los puntos de emisión de calor o contaminantes, la ubicación prevista de los equipos y fotografías o planos.
¿Es suficiente elegir un extractor por su tamaño?
No. También debemos considerar las necesidades de extracción, la aportación de aire y las condiciones de funcionamiento de la instalación.
