Ventiladores 400ºC / 2 Horas

Nos encargan para una nave industrial en la comarca del Vallès Oriental, en Barcelona, la fabricación de cuatro grupos de aspiración dinámica modelo ATOSDIN-710-400ºC/2H. con un caudal de 19.950 m3/h.

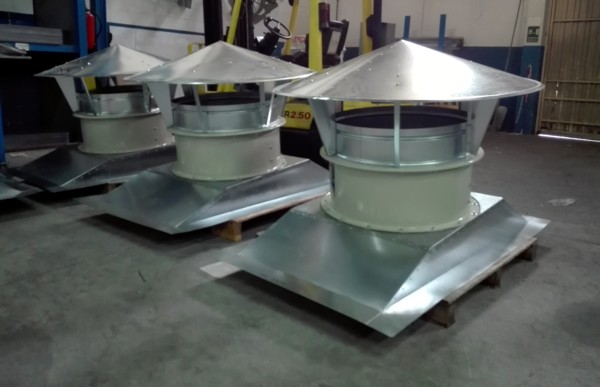

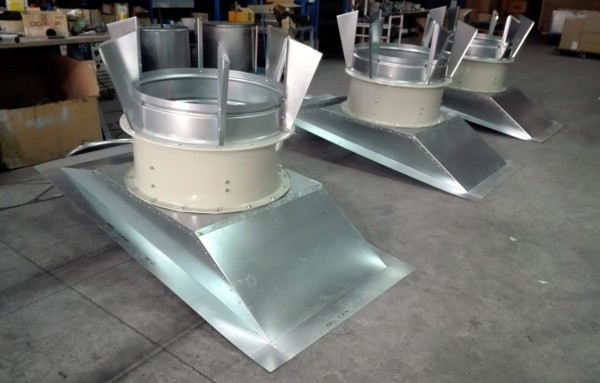

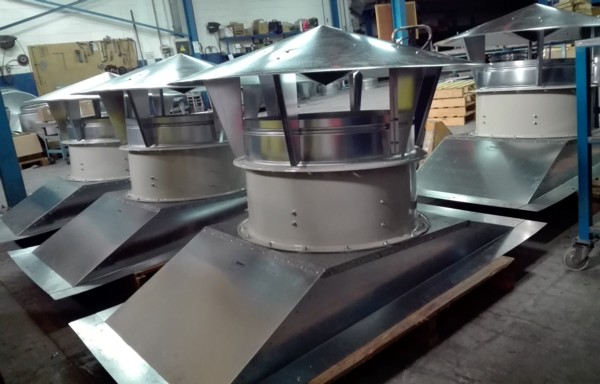

Los aireadores dinámicos llevan su correspondiente mitra de sujeción a cubierta fabricada a la medida del tejado de la nave de nuestro cliente.

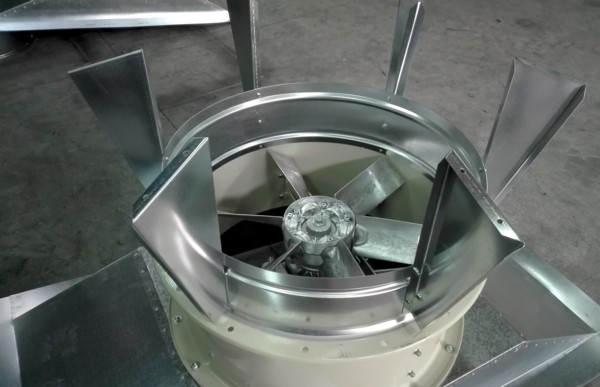

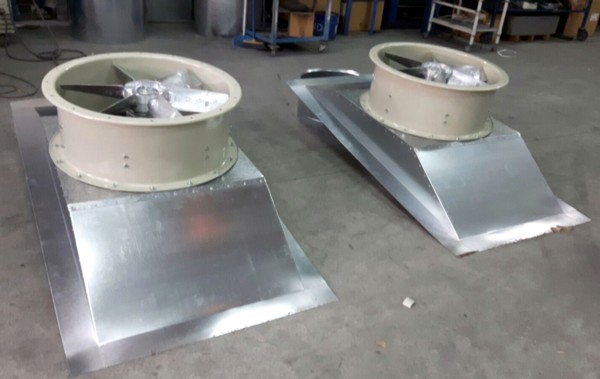

Este modelo de grupo de aspiración lleva incorporado un extractor helicoidal tubular con carcasa corta para trabajar inmersos en zonas de riesgo de incendios 400º/ 2 horas con certificación ATEX categoría 3 x 113 G. Montados sobre la base de sujeción.

Los extractores incorporados tienen las siguientes características técnicas:

Velocidad: 945 R.P.M. Potencia: 1,10 kW Caudal: 19.950 m3/h N. Sonoro: 69 dB(A)

Ventilador:
– Envolvente tubular en chapa de acero.
– Hélices de ángulo variable en fundición de aluminio.
– Homologación según norma EN 12101-3:2002/AC:2006. Con certificaciones Nº: 0370-CPR-0305 (F400). 0370-CPR-0973 (F300). 0370-CPR-0514 (F200).
– Dirección aire motor-hélice

Motor:
– Motores clase H para uso continuo S1 y uso emergencia S2. Con rodamientos a bolas. protección IP55 y 1 ó 2 velocidades según modelo
– Trifásicos 230/400V.-50Hz. (hasta 4CV.) y 400/690V.-50Hz. (potencias superiores a 4CV.)
– Temperatura máxima del aire a transportar: Servicio S1 -20ºC+ 40ºC en continuo. Servicio S2 200ºC/2h. 300ºC/2h. 400ºC/2h

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos

Versiones disponibles:
– THT: ventiladores helicoidales tubulares con carcasa corta
– THT/CL: ventiladores helicoidales tubulares con carcasa larga equipada con trampilla de inspección
– THT/ATEX: ventiladores helicoidales con carcasa corta. con certificación ATEX Ex II3G para zona 2 (sólo 400ºC/2h y 300ºC/2h). Carcasa equipada con banda de aluminio según norma EN-14986:2007.
– THT/CL/ATEX: ventiladores helicoidales con carcasa larga. con trampilla de inspección y certificación ATEX. Ex II3G para Zona 2 (sólo 400ºC/2h y 300ºC/2h). Carcasa equipada con banda de aluminio según norma EN-14986:2007.

Bajo demanda:
– Dirección aire hélice-motor
– Hélices reversibles 100%
CAD 3D

Estos grupos de aspiración dinámica son aconsejables para trabajar inmersos en naves industriales que por su actividad tengan un alto riesgo de incendio y así evitar riesgos laborales. Los equipos son verificados por nuestro departamento de calidad y se entregan con sus correspondientes certificados.
