Ventilador Mixto de Tejado

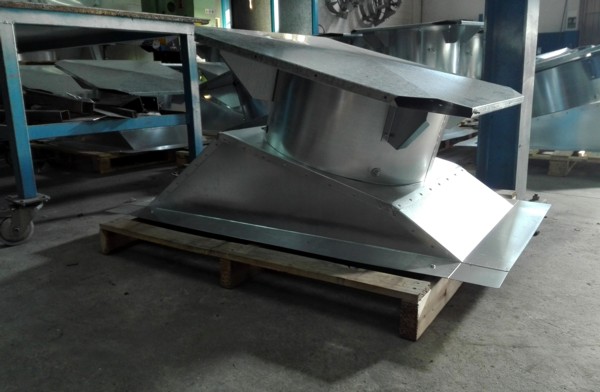

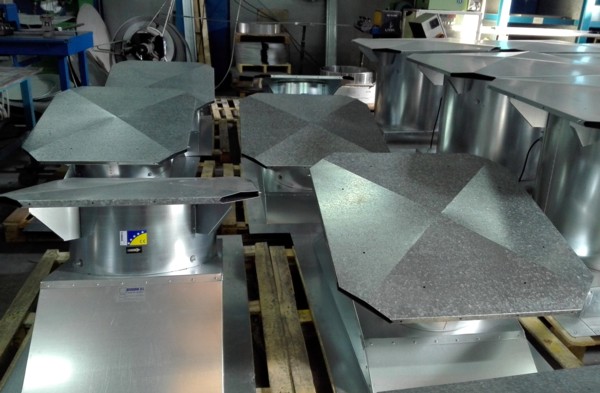

Nos encargan la fabricación de siete ventiladores mixtos, estático-dinámico, modelo ATOSDIN-M-VI, con mitra de sujeción a cubierta fabricada a medida en acero galvanizado para instalar en el tejado de la nave industrial de un cliente nuevo.

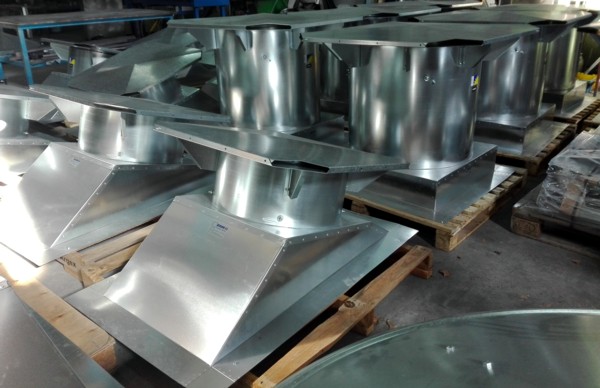

Los grupos de aspiración están compuestos de su correspondiente base de sujeción a cubierta fabricad a medida, cuello de diámetro 570 mm., extractor trifásico de 10.200 m3 de aire a la hora y sombrerete estático de 1.550 m3/h.

Los extractores trifásicos instalados en los grupos de aspiración tienen las siguientes características técnicas:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

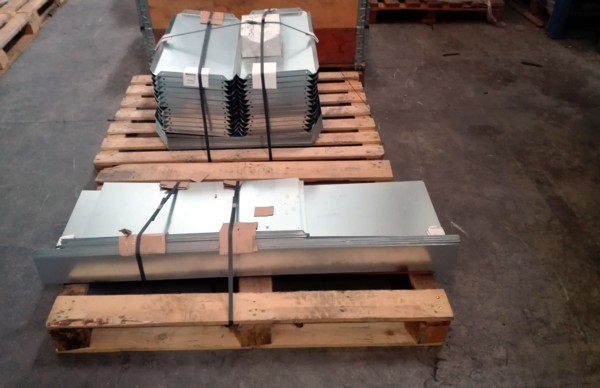

Suministramos los equipos de ventilación con el sombrerete estático desmontado y paletizado para facilitar su envío y evitar posibles daños en el transporte. Nuestro cliente dispondrá de un sencillo croquis para que realice el montaje del sombrerete una vez reciba el material.

Tras realizar las comprobaciones pertinentes por parte de nuestro departamento de calidad, enviamos los aireadores mixtos a nuestro cliente cumpliendo como siempre con el plazo de entrega acordado.
