Ventilación Nave Pontevedra

Una importante empresa conservera de la provincia de Pontevedra, cliente de nuestros sistemas de ventilación desde hace muchos años, nos requiere para la fabricación de 8 unidades de extractor para cubierta, mixto estático-dinámico del modelo ATOSDIN-M-VIII.

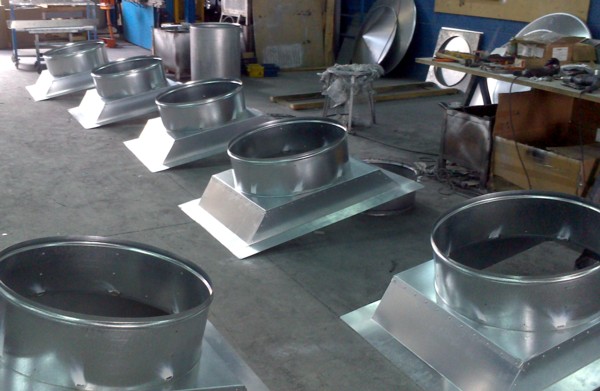

Como es habitual, se diseñan y fabrican las bases de sujeción a cubierta a la medida del tejado de nuestro cliente, es decir con la misma inclinación y medida entre correas, asegurando el anclaje de las unidades a la estructura de la nave.

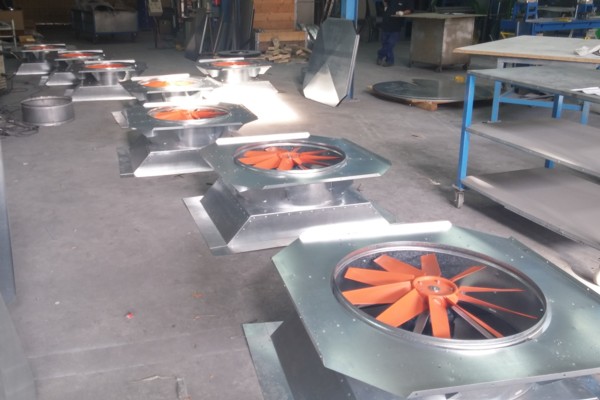

A continuación montamos el extractor dinámico en el cuello de la base, mediante soportes atornillados con tuerca auto-blocante y arandelas anti-vibratorias.

Las características técnicas del extractor dinámico son las siguientes :

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

Velocidad 950 r.p.m.

Potencia 0,75 kW.

Caudal 17.500 m3/h.

Nivel presión sonora 65 dB (A)

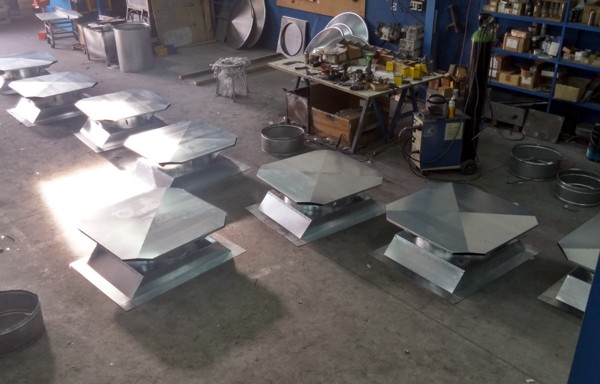

Una vez instalado el extractor dinámico, se montan las escuadras que sujetaran el aparato estático con funcionalidad por efecto Venturi y depresión del aire caliente. En este caso la aspiración mínima será de 3.100 m3/h. naturalmente dependiendo de la velocidad del viento exterior, presión atmosférica y diferencia térmica en el interior de la nave.

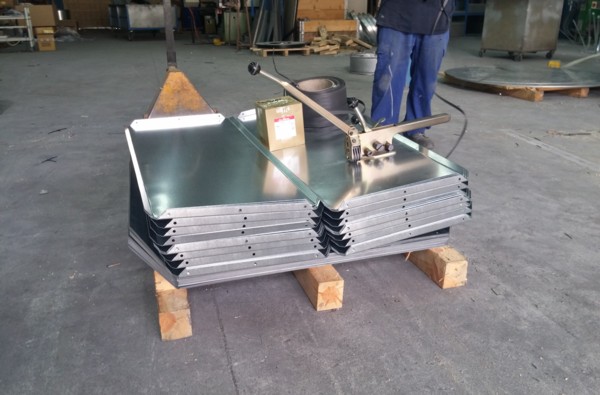

Las cuatro alas interiores y las cuatro exteriores que conforman la unidad estática, se envían desmontadas para facilitar el montaje en cubierta.

Antes de colocar para su transporte la corona superior atornillada a la inferior, nuestro departamento de calidad verifica consumos y funcionamientos, certificando al 100% todos nuestros productos.

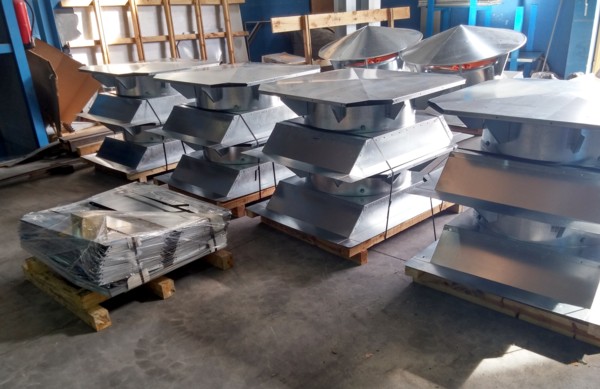

Por último preparamos las unidades para su transporte, en este caso 5 Bultos para entregar a nuestro cliente en Pontevedra.

Con la instalación de estas unidades de ventilación, se conseguirá una aspiración estática permanente sin consumo ni mantenimiento de 24.800 m3 de aire a la hora y con los extractores dinámicos conectados a voluntad un total de 140.000 m3/h.
