Ventilación Nave Albacete

Una importante fábrica de pinturas en la provincia de Albacete, precisa en una de sus naves un sistema de ventilación por cubierta que tenga grandes prestaciones de extracción, ya que se necesita un caudal mínimo de aproximadamente 100.000 m,3 de aire a la hora con un máximo de dos unidades instaladas.

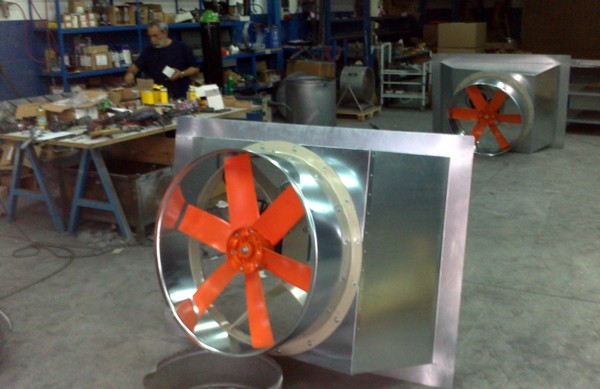

Para cumplimentar la petición de nuestro cliente fabricamos dos aparatos de ventilación dinámica por cubierta modelo ATOSDIN-900-4T-10.

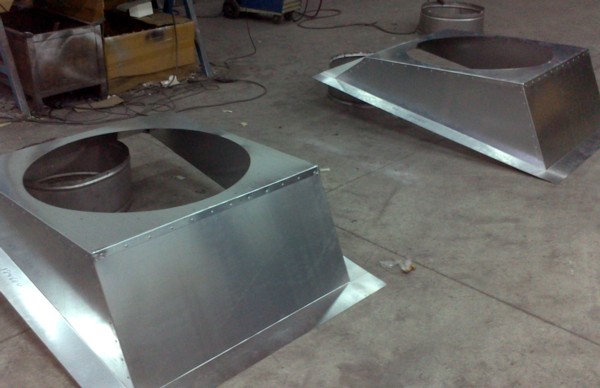

Se diseñan y fabrican las bases de sujeción a cubierta al % de inclinación y distancia entre correas del tejado de nuestro cliente.

Las características técnicas de los extractores dinámicos de gran caudal son las siguientes :

Ventilador:
– Dirección aire motor-hélice.
– Hélices en versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– HCH: Aro soporte mural en chapa de acero con una sola brida.
– HFT: Carcasa corta en chapa de acero con doble brida y prensaestopas para entrada cable.
– HCT: Carcasa larga tubular en chapa de acero con caja de bornes exterior.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador:-25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz (hasta 5.5 CV) y 400/690 V 50 Hz.(potencias superiores a 5.5 CV)

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor
– Hélices reversible 100%

Velocidad 1.450 r.p.m.

Caudal 54.700 m3/h.

Potencia 7,50 kW.

Nivel presión sonora 92 dB(A)

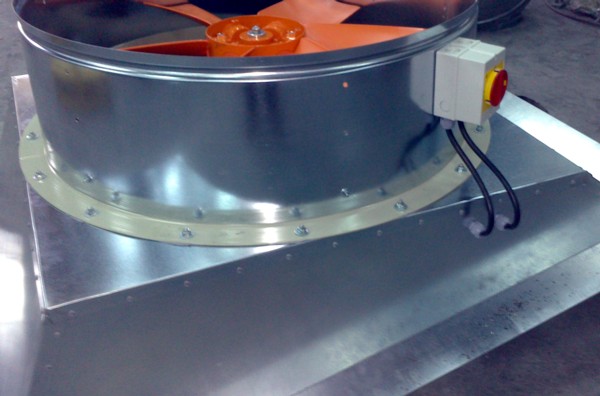

En la fotografía anterior, se puede apreciar el anclaje del extractor mediante aro/brida atornillada a la base, lo que confiere al aparato una gran seguridad de soportación y la eliminación de cualquier tipo de vibración.

También se puede observar ya instalado el conmutador de seguridad paro-marcha, esencial en extractores de estas dimensiones para evitar posibles riesgos laborales.

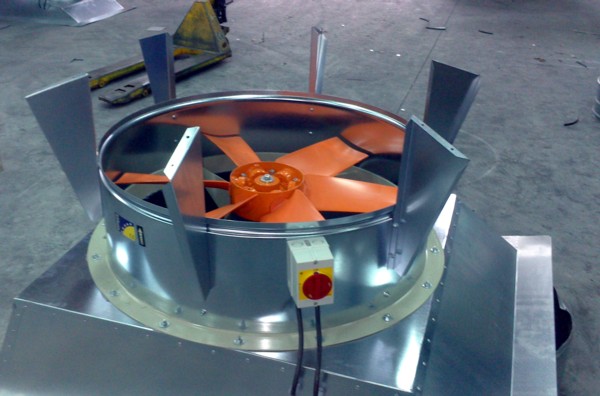

A continuación se montan las seis escuadras, atornilladas al cuello de la base, donde posteriormente se instalará el tapa-aguas anti-regolfante con cono inverso inferior para evitar perdidas de carga.

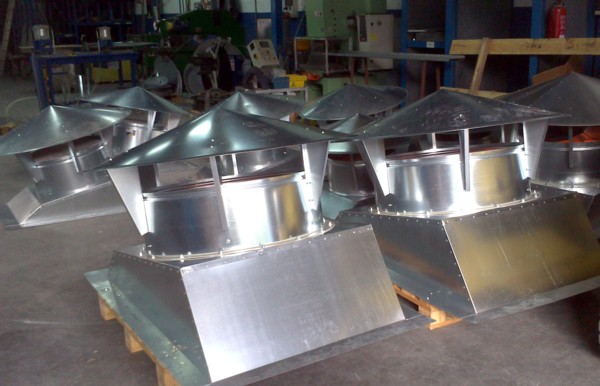

Para finalizar nuestro departamento técnico verifica funcionamientos y consumos, los registra y las unidades están listas para su entrega a nuestro cliente en Albacete.
