Caudal del ventilador
Características y aplicaciones de conceptos básicos de ventilación
El caudal del ventilador es la cantidad de aire que éste puede desplazar por unidad de tiempo.
Habitualmente se expresa en m3/h. o C.F.M.
1 C.F.M. = 1,7 m3/h.
En las características técnicas, se refleja el caudal máximo del ventilador a descarga libre, sin ningún tipo de pérdida de carga.
Presión del ventilador
Es el valor de la fuerza que ejerce el ventilador para vencer las pérdidas de carga de una instalación de ventilación.
En las curvas características se reflejan los valores en mm c.a. (milímetros columna de agua) y Pa (Pascals)
9,8 Pa = 1 mm c.a.
.- Presión estática (Pe) : Es la fuerza que ejerce el aire sobre las paredes de las tuberías. Esta presión es positiva, cuando es mayor que la
atmosférica. Si las paredes de la tubería fuesen elásticas, veríamos como se dilatan (sobrepresión). Cuando es menor a la presión atmosférica, la presión es negativa y las paredes de contraerían (depresión).
.- Presión dinámica (Pd): Es la fuerza por unidad de superficie que provoca el aire en movimiento y se manifiesta en el mismo sentido que la dirección de éste.
.- Presión total (Pt): Es la suma de la presión estática y la dinámica.
Potencia instalada
Es la potencia mecánica útil, que desarrolla el motor eléctrico en su eje, para ser aprovechada por la hélice o turbina del
ventilador.
En las características técnicas se expresa en Kw (kilovatios) 1 Kw = 1,36 Cv
Potencia absorbida
Es la cantidad de potencia que el ventilador absorbe de la red eléctrica. Parte de esta potencia se transforma en potencia útil mecánica en el eje del motor y parte se pierde por calentamiento y rozamientos del motor. La potencia absorbida del ventilador, es siempre mayor que la potencia mecánica útil aprovechada. Habitualmente la potencia absorbida se expresa en W (watios)
Nivel sonoro
El sonido es la sensación auditiva producida por el movimiento ondulatorio del aire, debido a un movimiento vibratorio. Las ondas sonoras se propagan a través del aire, alcanzando en algún momento la posición que ocupa algún receptor. Cuando el sonido audible es desagradable, es cuando hablamos de ruido.
.- Potencia sonora (Lw): Es la cantidad de energía emitida por una fuente en casa segundo. Este valor no varía en función del local , o distancia en la que se encuentre la fuente sonora.
.- Presión sonora (Lp): Es la precepción que tiene el oído, de los valores de la potencia sonora, y varía en función del local y de
la distancia entre el emisor y el receptor.
Reducción de nivel sonoro en función de la distancia :
Distancia (m) Reducción por
emisor-receptor distancia (dB)
1 11
1.5 15
2 17
3 20
4 23
5 25
6 26
7 28
8 29
9 30
10 31
15 34
20 37
25 39
30 40
Preguntas frecuentes sobre Conceptos Básicos de Ventilación

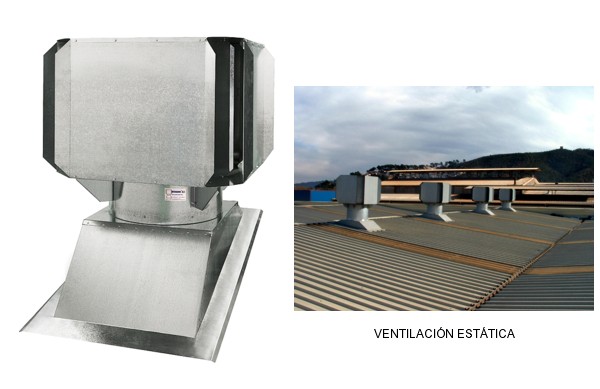

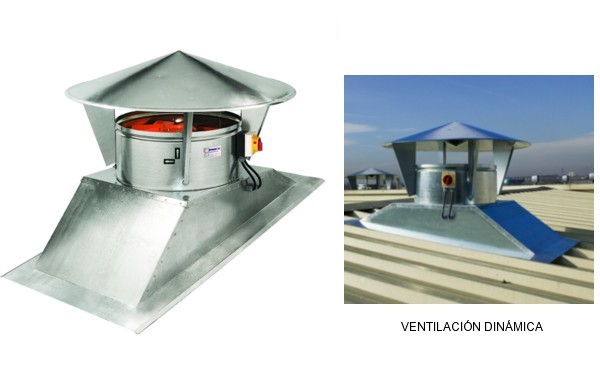

¿Qué diferencia hay entre ventilación estática y dinámica?
La ventilación estática aprovecha condiciones naturales; la dinámica utiliza equipos de extracción o impulsión accionados mecánicamente.
¿Basta con conocer los metros cuadrados de la nave?
No. También importan el volumen, la actividad, las fuentes de calor o contaminantes y las entradas y salidas de aire.

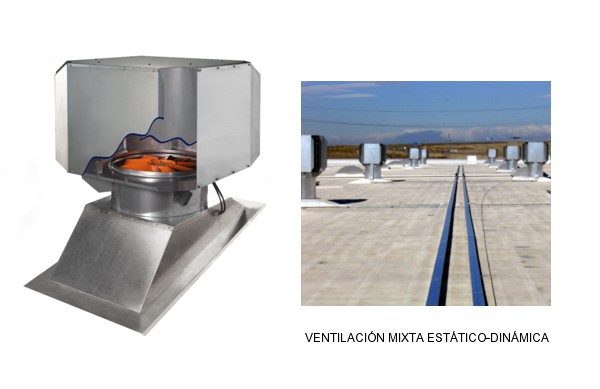

¿Se pueden combinar sistemas estáticos y dinámicos?
Puede estudiarse una solución mixta, pero su idoneidad depende del proyecto y del equipo concreto.
¿Cómo se elige una solución adecuada para este caso?
Conviene comprobar el uso de la instalación, las dimensiones, la ubicación y las condiciones reales de funcionamiento antes de seleccionar un equipo.
¿Es necesario tomar medidas antes de solicitar presupuesto?
Sí. Las dimensiones y las características del lugar de montaje permiten valorar la solución y evitar incompatibilidades.
¿Puede fabricarse una solución adaptada a la instalación?
ATOSDIN trabaja con soluciones fabricadas a medida; la viabilidad y configuración deben confirmarse para cada proyecto.
¿Qué información conviene enviar a ATOSDIN?
Fotografías de la instalación, medidas, ubicación, uso previsto y cualquier requisito técnico conocido.
¿La instalación requiere mantenimiento?
La necesidad y periodicidad dependen del equipo, el entorno y las indicaciones del fabricante. Es importante prever inspección y limpieza cuando corresponda.
¿Se puede escoger un equipo solo por su apariencia?
No. El aspecto exterior no acredita su función, prestaciones ni compatibilidad con la instalación.
¿Qué sucede si la instalación está expuesta al viento o a la lluvia?
Hay que estudiar las condiciones de exposición y la solución constructiva apropiada, sin dar por supuesta la estanqueidad o el rendimiento.
