Ventilación Nave Metalúrgica

Una fábrica de puertas metálicas abatibles, con una nave industrial en la provincia de Burgos, nos encarga para la renovación del aire, la evacuación de humos y disminución el calor generado por las máquinas de producción, dos extractores de cubierta modelo ATOSDIN-710 con tapa-aguas antirregolfantes y mitras de sujeción a cubierta fabricadas a medida.

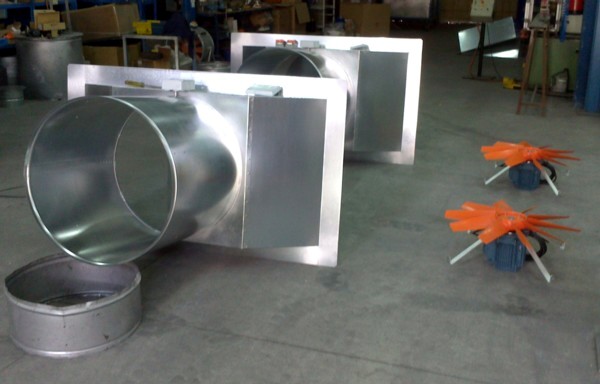

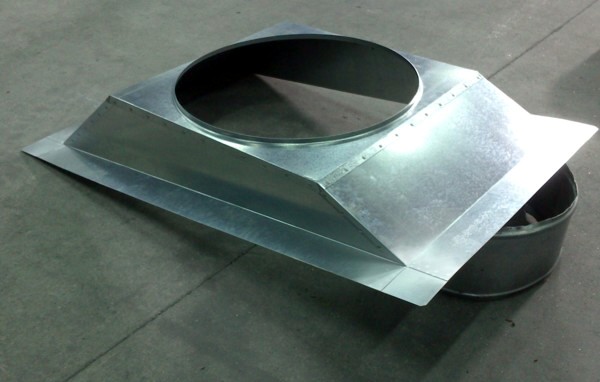

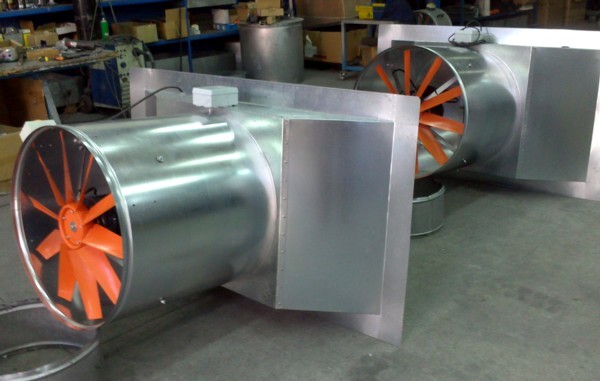

Las bases tienen una pendiente del 10% y la distancia entre correas es de 1.500 mm.. Al fabricar las mitras a la medida de la cubierta, aseguramos que el anclaje de los grupos se efectuará encima de la propia estructura de la nave. Como podemos comprobar en la fotografía se puede apreciar una de las base listar para adaptarle el cuello de diámetro 740 mm. donde posteriormente se instalarán los extractores y las escuadras de sujeción del tapa-aguas.

Las características técnicas de los extractores son las siguientes:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

En este caso:
Velocidad: 935 r.p.m.
Potencia: 2,26 (A)
Nivel presión sonora: 66 dB(A)
Caudal: 17.500 m3/h.

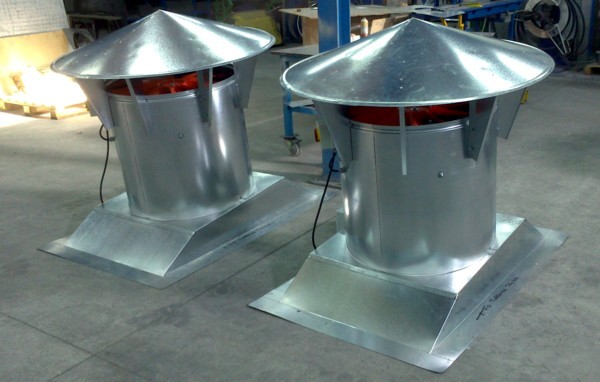

Finalmente colocamos los tapa-aguas con cono inverso inferior para evitar perdidas de carga, atornillados a las escuadras de sujeción. Nuestro departamento de calidad verificad las unidades y autoriza el envío de los extractores de cubierta a nuestro cliente.
