Un cliente con una nave industrial dedicado a las construcciones metálicas y que en el año 2007 adquirió a nuestra empresa cuatro grupos de aspiración dinámica, nos encarga para una nave de obra nueva los mismos equipos de ventilación. Es un cliente en expansión contínua y al quedar totalmente satisfecho con nuestro producto, vuelve a confiar en nosotros y lo seguirá haciendo para todas las naves que tiene en proyecto. Para esta ocasion nos encarga la fabricación de cuatro grupos de aspiración dinámica modelo ATOSDIN-G-710 con mitra de sujeción a cubierta fabricada a medida y extractor trifásico de 17.500 m3/h.

Esta vez el tejado de la nave industrial es a dos aguas, por lo tanto, la base de sujeción a cubierta tendrá dos pendientes, tal como podemos apreciar en la foto superior.

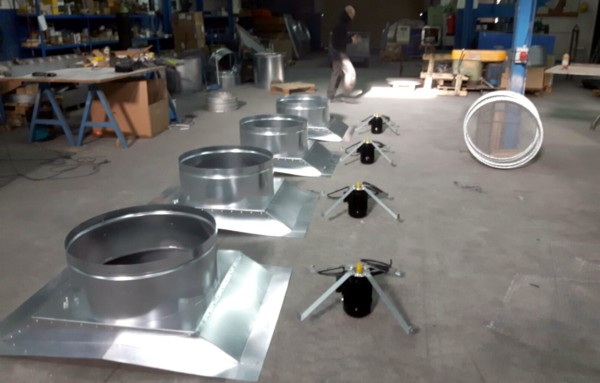

Una vez hemos fijado los cuellos de diámetro 750 mm, instalamos los extractores trifásicos de 17.500 m3/h. con las siguientes CARACTERÍSTICAS TÉCNICAS:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

Velocidad: 935 RPM
Potencia (A): 2,26
Caudal: 17.500 m3/h
N. sonoro: 66 dB(A)

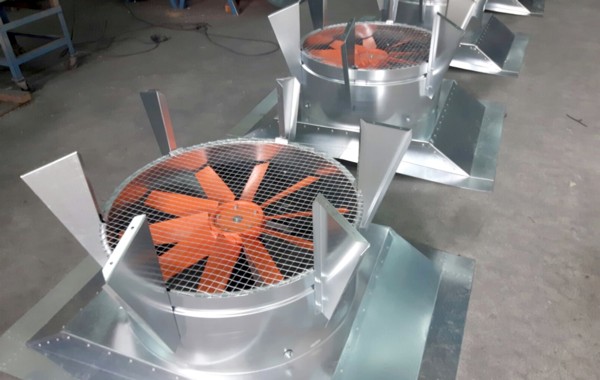

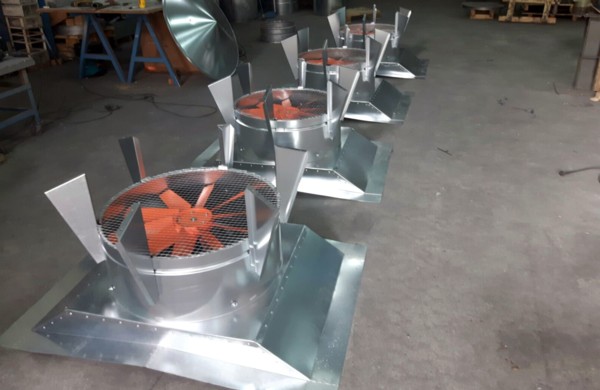

Instalamos en el cuello la rejilla de protección anti-pájaros de acero galvanizado, tal como nos solicita nuestro cliente, para evitar posibles riesgos.

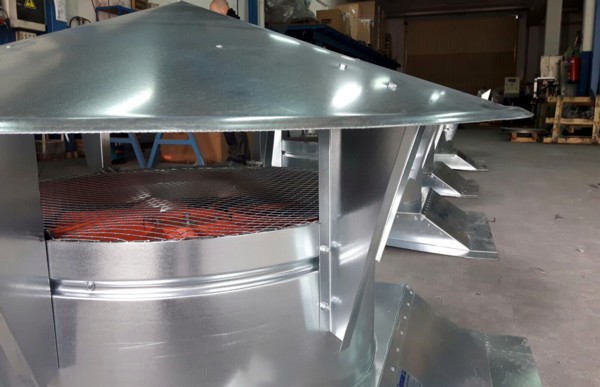

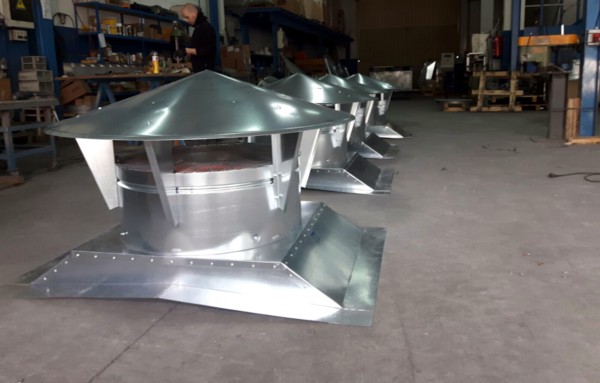

Finalmente, tras haber fijado las cuatro escuadras de sujeción al cuello, colocamos sobre las mismas el tapa-aguas anti-regolfante con cono inverso inferior.

Una vez terminados los cuatro equipos de aspiración dinámica, nuestro departamento técnico vertifica el correcto funcionamiento de los extractores y nuestro departamento de calidad verifica el perfecto estado de todas las unidades para poder autorizar el envío a nuestro cliente.
