Un cliente de Valladolid, distribuidor de nuestros productos, nos encarga para la factoría de Nissan en Ávila un sistema de ventilación dinámico compuesto por 16 unidades del modelo ATOSDIN-800-6T-1,5 con registros de cierre motorizado. En este caso y para facilitar el posterior montaje de los equipos en cubierta, los tapa-aguas antiregolfantes con cono inverso inferior, se suministran en pieza separada atornillados a un tubo que se acopla por la parte exterior al cuello de la mitra.
Las características técnicas de los extractores dinámicos son las siguientes :
Caudal 26.000 m3/h.
Potencia 3,35 A
Nivel presión sonora 72 dB (A)
Velocidad 950 r.p.m.

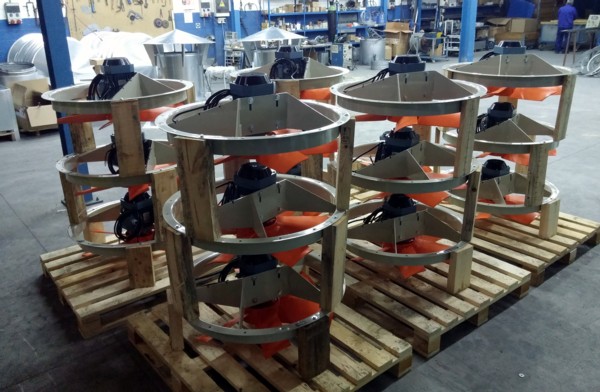

Ventilador:
– Dirección aire motor-hélice.
– Hélices en versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– HCH: Aro soporte mural en chapa de acero con una sola brida.
– HFT: Carcasa corta en chapa de acero con doble brida y prensaestopas para entrada cable.
– HCT: Carcasa larga tubular en chapa de acero con caja de bornes exterior.
Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador:-25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz (hasta 5.5 CV) y 400/690 V 50 Hz.(potencias superiores a 5.5 CV)
Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.
Bajo demanda:
– Dirección aire hélice-motor
– Hélices reversible 100%
Las bases de sujeción a cubierta están fabricadas con una inclinación de 22º y distancia entre correas de 110 cms.. Las cubiertas son en diente de sierra y chapa simple.

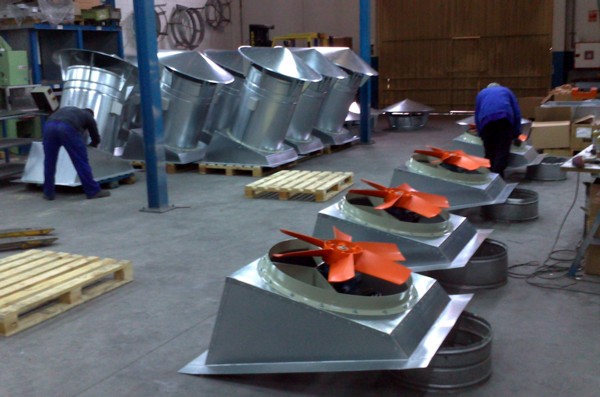

Los ventiladores industriales van anclados a la base mediante aro/brida atornillada con tuerca autoblocante y arandela doble, confiriendo al grupo de ventilación una seguridad máxima de soportación y una gran robustez frente a las vibraciones producidas por motores de esta potencia.

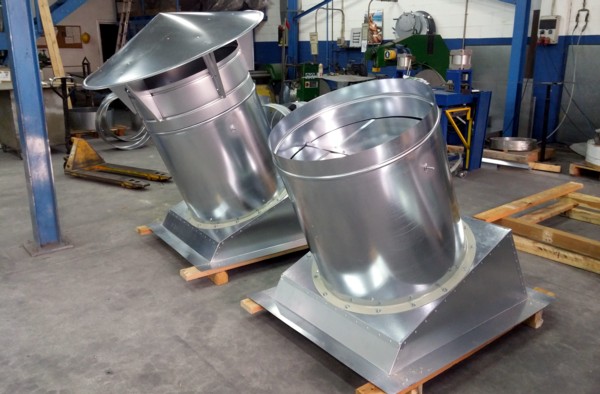

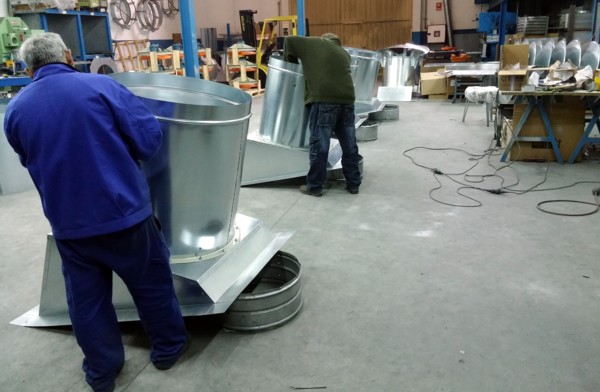

En la fotografía anterior se aprecian los registros de cierre motorizados ya instalados en el cuello de la base de las unidades y uno de los tapa-aguas montado en un equipo para comprobar su fácil ajuste en obra. Antes de subir los aparatos a cubierta, hemos recomendado a nuestro cliente que separe las dos piezas y las acople una vez instalada la base en su ubicación.

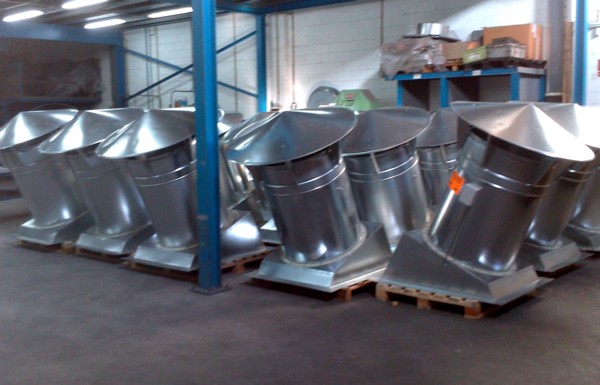

Por último nuestro departamento de calidad verifica al 100% los equipos, tanto sus medidas constructivas como los funcionamientos y consumos de los motores, edita los correspondientes certificados y autoriza el envió del material a nuestro cliente.
