Ventilación Natural y con Motor

Un cliente de la provincia de Gerona con una nave industrial cercana a la costa, dedicada a la confección textil, precisa un sistema de ventilación con las características siguientes :
-Resistencia a la oxidación, por ser su ubicación junto al mar.
– Durante la mayor parte de año se requiere una ventilación estática sin consumo.
– Llegados los meses de calor, posibilidad de aumento de la extracción mediante sistema dinámico.

Con el fin de cumplimentar las características del sistema, recomendamos la instalación de cuatro unidades de ventilación estática por efecto Venturi y depresión del aire caliente modelo ATOSDIN-E-VIII, con extractores dinámicos incorporados convirtiendo los grupos en equipos mixtos modelo ATOSDIN-M-VIII, fabricados en acero inoxidable AISI-304.

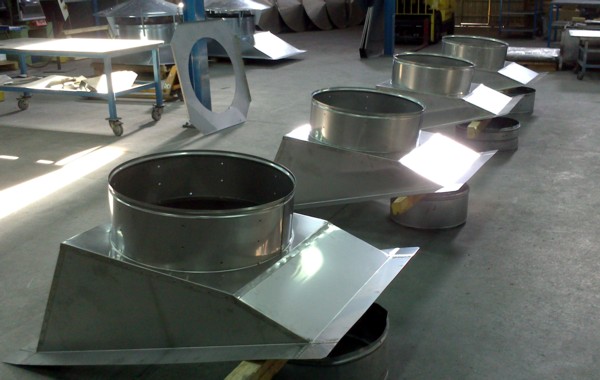

La primera operación es el diseño y fabricación de las bases de sujeción a cubierta, según el % de inclinación del tejado y la distancia entre correas. Una vez en la nave de montaje, a las bases se les sueldan los cuellos donde posteriormente se acoplaran los extractores dinámicos.

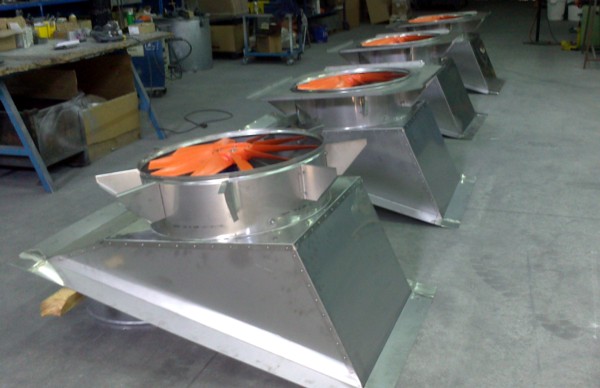

Los soportes de los extractores, también están fabricados con acero inoxidable AISI-304. Las características técnicas de los extractores dinámicos son las siguientes :
Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

En esta ocasión los extractores son 710-6T/H
Caudal 17.500 m3/h.
Potencia 0,75 kW.
Velocidad 950 r.p.m.
Nivel presión sonora 66 dB(A).

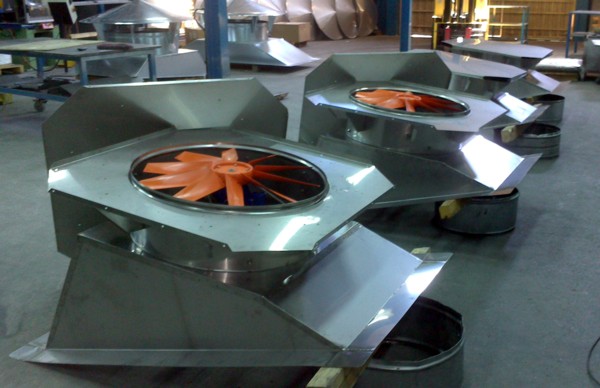

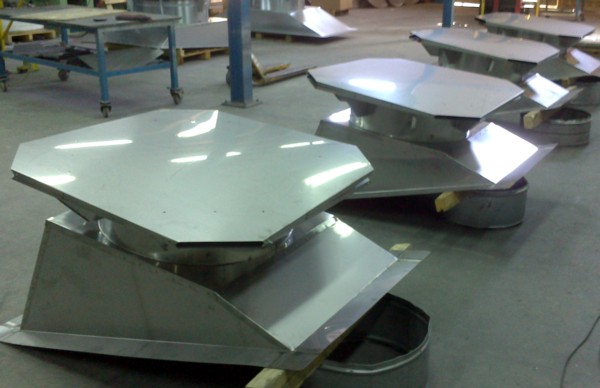

A continuación se instala el extractor estático por efecto Venturi, compuesto por la corona inferior, la corona superior y las alas exteriores e interiores que se envían por separado para facilitar el montaje en la cubierta.
Por último nuestro departamento de calidad verifica funcionamientos y consumos, adjuntado a nuestros certificados el correspondiente al material empleado, facilitado por el fabricante del acero inoxidable.

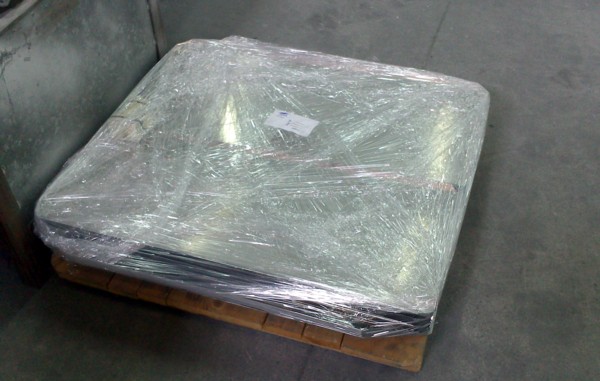

Las unidades están listas para su envió a obra.
