Ventilación Montaje

Una empresa de la zona norte especialista en la instalación de nuestros sistemas de ventilación nos remiten las fotografías de un montaje realizado en la provincia de Bilbao el pasado año. Las unidades de ventilación son tres grupos mixtos estáticos-dinámicos del modelo ATOSDIN-M-VIII.

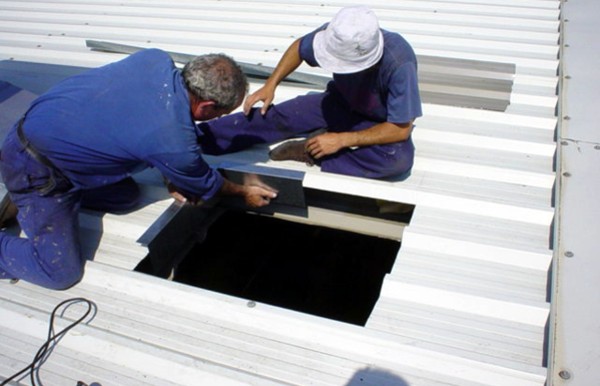

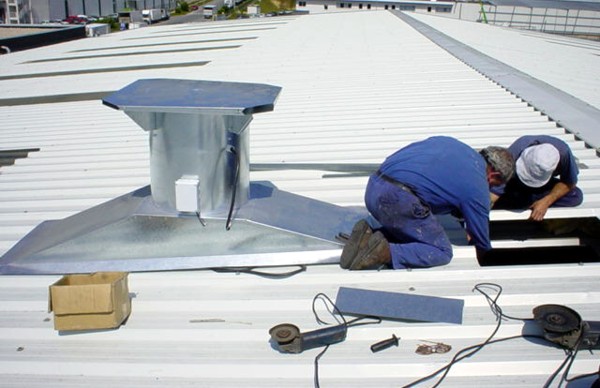

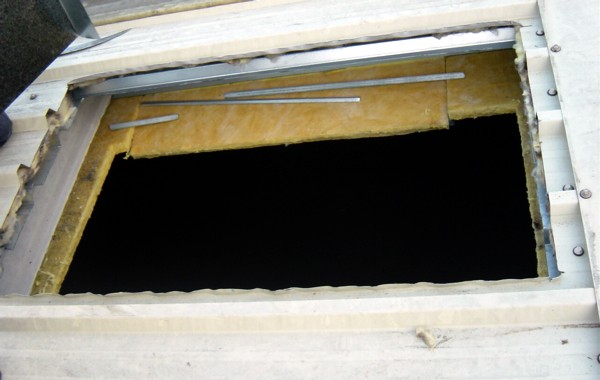

Una vez los equipos depositados en el tejado , los instaladores cortan la cubierta que en este caso es del tipo sandwich, las bases de los grupos de ventilación están fabricados al mismo % de inclinación.

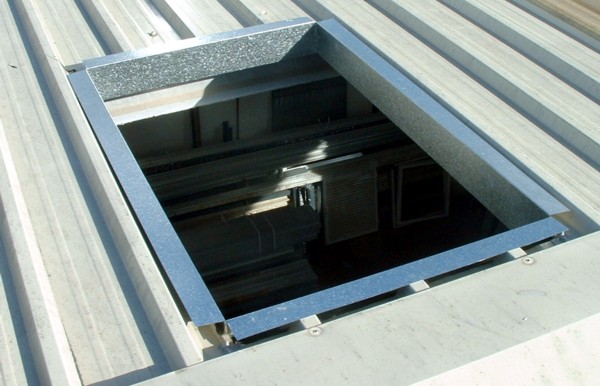

A continuación fijan los remates sandwich fabricados en acero galvanizado, que evitaran la salida por el hueco efectuado del material aislante.

Una vez colocado el remate, el asentamiento del grupo de ventilación ya esta preparado para la instalación de la unidad de extracción que se efectuara mediante tornillos rosca-chapa.

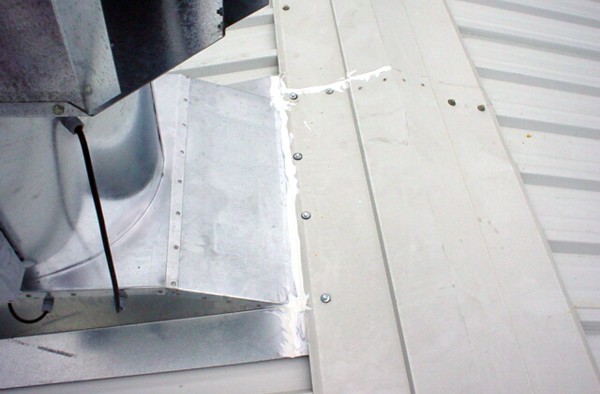

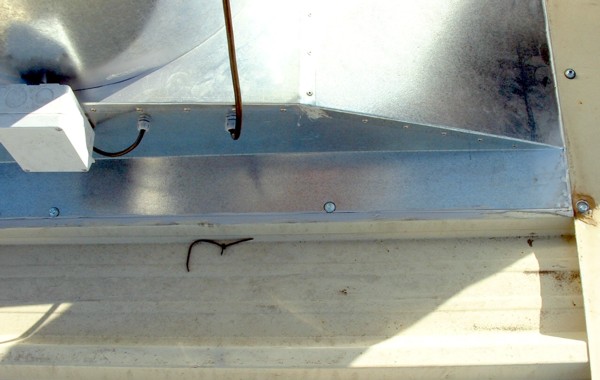

El grupo de ventilación ya esta anclado a la cubierta y las juntas selladas. La garantía de fijación e impermeabilización que ofrece esta empresa especialista es de 10 años.

Los aparatos instalados tienen las siguientes características técnicas :

Material acero galvanizado

Caudal extracción estática permanente sin consumo ni mantenimiento 3.100 m3/h.

Caudal extracción dinámica a voluntad 17.500 m3/h.

Características técnicas del extractor dinámico :

Velocidad 950 r.p.m.

Potencia 0,75 kW.

Nivel presión sonora 66 dB(A)

Hélice de plastico reforzado con fibra de vidrio.
