Para su exportación a Marruecos, para la ventilación de un silo de vehículos militares, fabricamos un extractor de cubierta mixto estático-dinámico modelo ATOSDIN-710-M con base regulable entre 0 y 30% de inclinación. Con este aparato instalado en la cubierta del silo nuestro cliente obtendrá una ventilación permanente sin consumo ni mantenimiento de 3.100 m3 de aire a la hora, producido por efecto Venturi y depresión del aire caliente y una aspiración de 17.500 m3 de aire a la hora con el extractor dinámico conectado a voluntad.

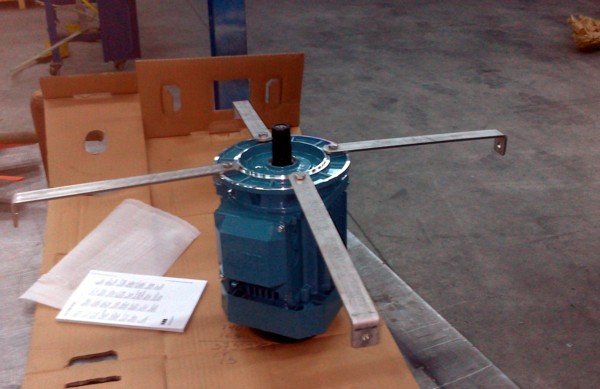

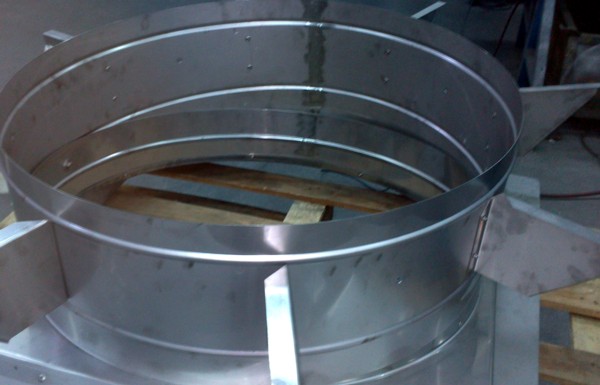

En las fotografías anteriores se puede observar el cuello de la base regulable y el motor del extractor dinámico con los soportes ya instalados también en acero inoxidable. Este grupo de ventilación esta totalmente fabricado en aluminio y acero inoxidable AISI-304 con el fin de aumentar considerablemente su resistencia a la oxidación.

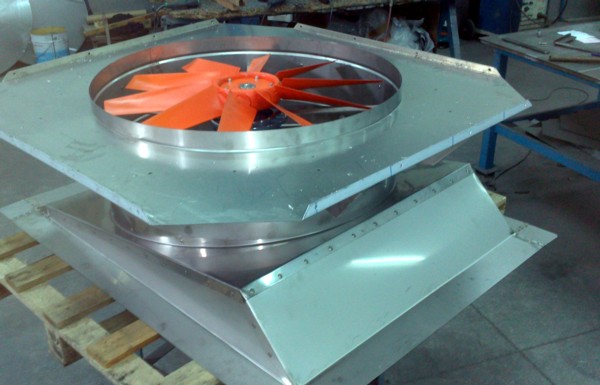

La base de cubierta con el extractor ya instalado y la corona inferior del aparato estático remachada a las ocho escuadras de sujeción. Tanto la tornilleria como los remaches estancos son de acero inoxidable. El diámetro interior es de 730 mm.

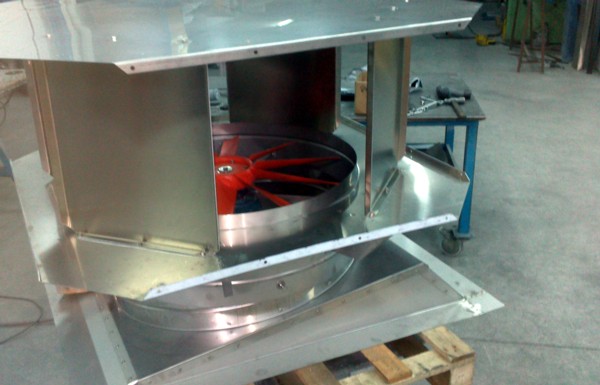

A continuación se montan las cuatro alas interiores y se instala la corona superior. La disposición de las alas y su forma son las que propician y aumentan por medio del roce del aire exterior el efecto de aspiración constante.
Las características técnicas del motor son las siguientes :
Caudal 17.500 m3/h.
Potencia 0,75 kW
Velocidad 950 r.p.m.
Nivel presión sonora 66 dB (A)
Hélice de plástico reforzado con fibra de vidrio.
MJotor IP-55

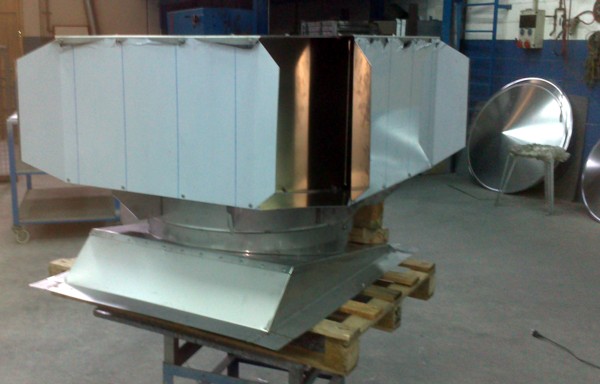

Finalmente se colocan las alas exteriores que conforman la unidad. Posteriormente nuestro departamento de calidad verifica funcionamientos y consumos, se registra y el grupo de ventilación mixta por cubierta esta listo para su entrega a nuestro cliente.
