Uno de nuestros clientes más habituales nos encarga la fabricación de dos grupos de ventilación industrial aspiración dinámica de gran caudal modelo ATOSDIN-900-4T con mitra de sujeción a cubierta fabricada a medida y extractor trifásico de 46.500 m3/h.

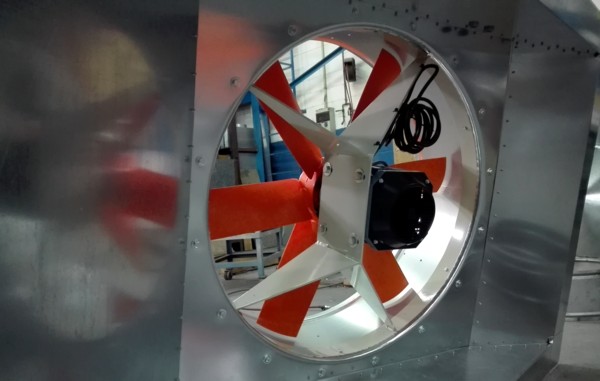

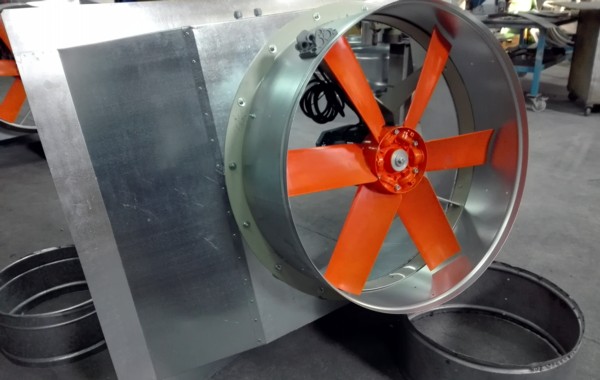

Fabricamos las bases de sujeción a cubierta fabricadas a la medida del tejado de la nave industrial, en este caso con un 33% de inclinación y una distancia entre correas de 1.800 mm. Seguidamente fijamos el cuello e instalamos el extractor trifásico mediante sistema de fijación aro-brida, especiales para extractores de gran diámetro y tamaño para una mejor sujeción.
Las características técnicas de los motores instalados son las siguientes:
Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.
Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

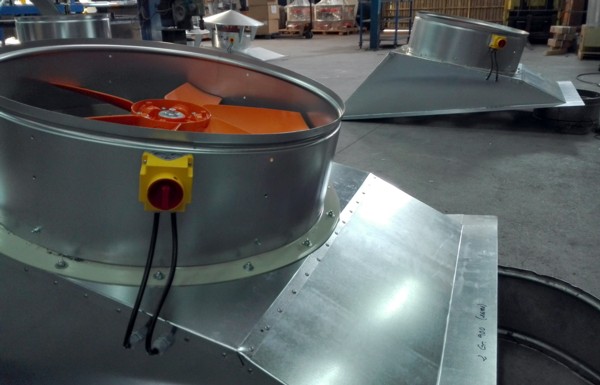

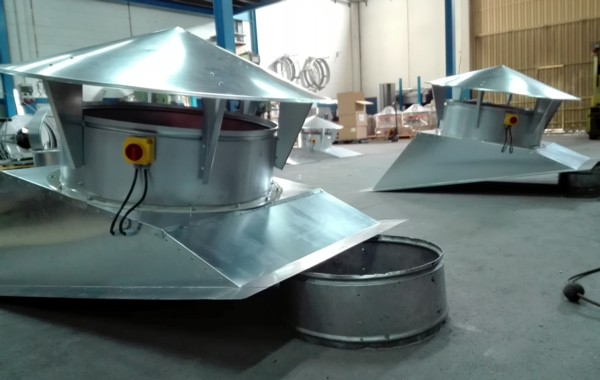

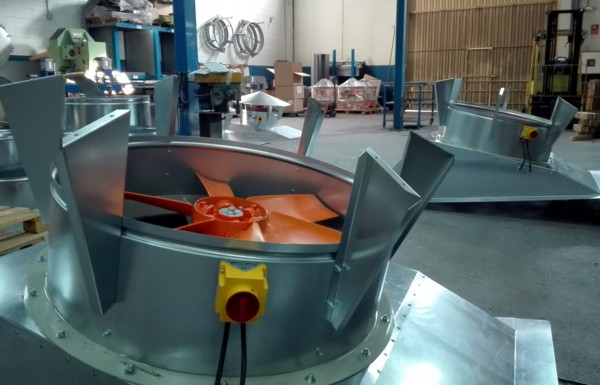

Llegando al paso final, atornillamos las escuadras donde posteriormente irá fijado el tapa-aguas anti-regolfante con cono inverso interior. En esta ocasión, los grupos de ventilación dinámica llevaran un interruptor de seguridad paro-marcha, para evitar posibles riesgos laborales.
Una vez finalizados los dos grupos, nuestro departamento de calidad verifica las unidades y autoriza el envío a nuestro cliente.
