Para una nave industrial de un cliente dedicado al sector de barnizados y pinturas, precisan la instalación de dos grupos de aspiración dinámica modelo ATOSDIN-ATEX-56 con motores especiales anti-explosivos y antideflagrantes ExII2G EEx.
Características y aplicaciones de extractores ATEX

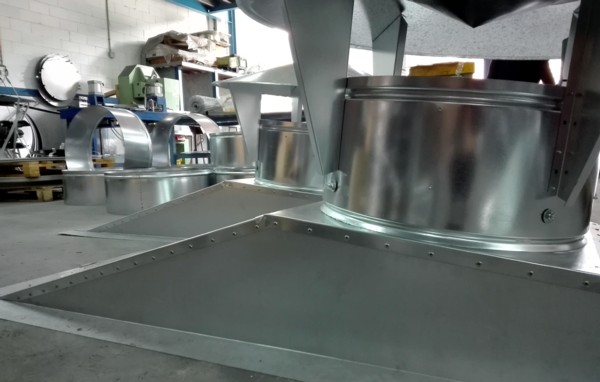

Iniciamos el proceso de producción de los equipos de aspiración Atex diseñando y fabricando las bases de sujeción a la medida del tejado de la nave de nuestro cliente.
Las características técnicas de los extractores son las siguientes:

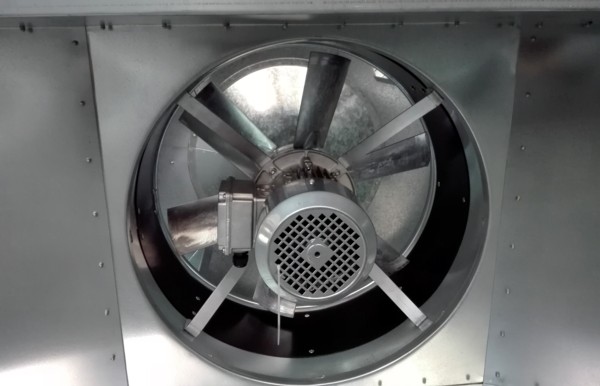

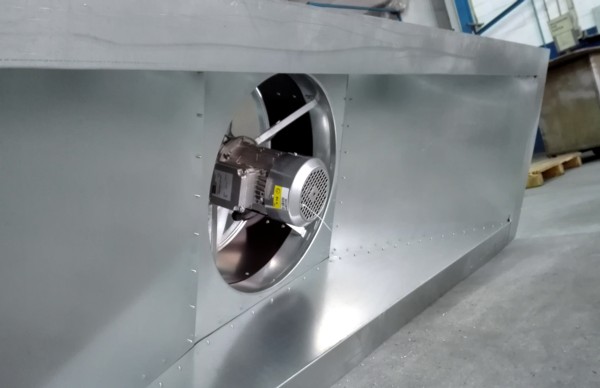

Extractores helicoidales murales y Certificación ATEX con motor antiexplosivo CEE ExII2G EEx e, antideflagrante CEE ExII2G EEx d o DIP para trabajar en atmósferas explosivas de gas o polvo.
Ventilador:
– Hélice en fundición de aluminio
– Dirección aire motor-hélice
– Prensa-estopas antichispas incluido
– Rejilla de protección contra contactos según norma UNE 100-250 incluida en modelos 25 a 63, resto de modelos como accesorio.
– Marco soporte en chapa de acero, con banda de aluminio en la zona de la hélice según norma EN-14986:2006
Motor:
– Motores clase F, con rodamientos a bolas con certificación ATEX, antiexplosivos EEx e, antideflagrante EEx d o DIP
– Trifásicos 230/400V.-50Hz.(hasta 5,5CV.) y 400/690V.-50Hz.(potencias superiores a 5,5CV.)
– Temperatura de trabajo: -20ºC.+ 40ºC.
Acabado:
– Anticorrosivo con pintura ATEX, libre de componentes férricos, en resina de poliéster, polimerizada a 190ºC., previo desengrase alcalino y pretratamiento libre de fosfatos
Bajo demanda:
– Motores con PTC incorporada
– Bobinados especiales para diferentes tensiones y frecuencias
– Construcción ATEX para diferentes categorías
– Extractores con motor de 2 velocidades
– Motores monofásicos antideflagrantes EEx d

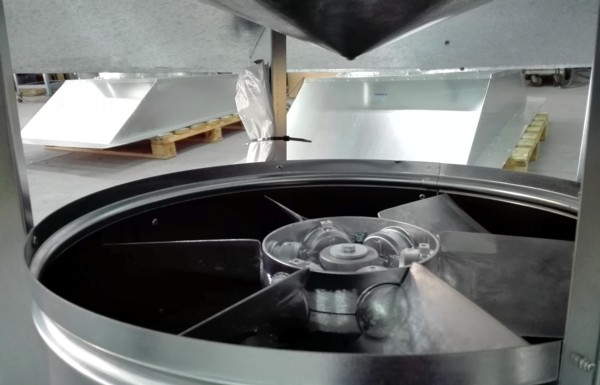

Las hélices de los motores antideflagrantes están fabricadas en fundición de aluminio y dispondrán de una banda de aluminio protectora antichispas en todo el diámetro del extractor.

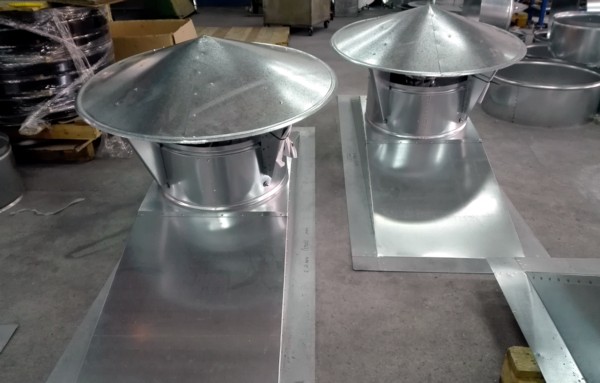

Los equipos disponen de su correspondiente tapa-aguas anti-regolfante con cono inverso interior. Una vez completados los grupos de ventilación industrial Atex, nuestros departamentos técnico y calidad verifican exhaustivamente las unidades y autorizan el envío a nuestro cliente.
Preguntas frecuentes sobre Extractores Atex – Atmósferas Explosivas
¿Un extractor convencional puede utilizarse en una zona ATEX?
No debe asumirse. La idoneidad debe justificarse para la clasificación de zona y las condiciones de uso concretas.
¿Qué documentación debe revisarse en un equipo ATEX?
La identificación exacta del equipo, su marcado, documentación de conformidad e instrucciones de instalación y mantenimiento.
¿Todos los equipos ATOSDIN tienen certificación ATEX?
No puede afirmarse de forma general. La documentación debe verificarse modelo por modelo.
¿Cómo se elige una solución adecuada para este caso?
Conviene comprobar el uso de la instalación, las dimensiones, la ubicación y las condiciones reales de funcionamiento antes de seleccionar un equipo.
¿Es necesario tomar medidas antes de solicitar presupuesto?
Sí. Las dimensiones y las características del lugar de montaje permiten valorar la solución y evitar incompatibilidades.
¿Puede fabricarse una solución adaptada a la instalación?
ATOSDIN trabaja con soluciones fabricadas a medida; la viabilidad y configuración deben confirmarse para cada proyecto.
¿Qué información conviene enviar a ATOSDIN?
Fotografías de la instalación, medidas, ubicación, uso previsto y cualquier requisito técnico conocido.
¿La instalación requiere mantenimiento?
La necesidad y periodicidad dependen del equipo, el entorno y las indicaciones del fabricante. Es importante prever inspección y limpieza cuando corresponda.
¿Se puede escoger un equipo solo por su apariencia?
No. El aspecto exterior no acredita su función, prestaciones ni compatibilidad con la instalación.
¿Qué sucede si la instalación está expuesta al viento o a la lluvia?
Hay que estudiar las condiciones de exposición y la solución constructiva apropiada, sin dar por supuesta la estanqueidad o el rendimiento.
