Ventilación / Grandes Caudales

Para la renovación del aire, la evacuación rápida de humos producidos en la fabricación y la mejora del ambiente de trabajo, un cliente de Vitoria precisa la instalación de dos grupos de aspiración dinámica ATOSDIN-800.

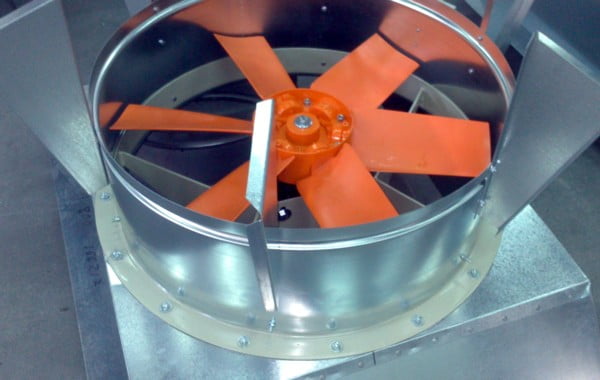

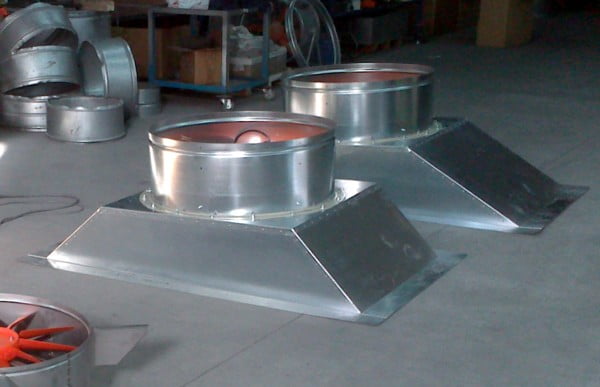

Fabricamos las bases de sujeción a medida de la cubierta de nuestro cliente y posteriormente anclamos el extractor de gran caudal, mediante brida atornillada, dando al grupo de ventilación una gran robustez, para compensar el peso del extractor de altas prestaciones.

A petición de nuestro cliente el extractor tiene que ser de dos velocidades por lo que las características técnicas son las siguientes:

Velocidad 1.430/710 r.p.m.

Potencia instalada 4,00/0,80 kW.

Caudal 40.500/20.250 m3/h.

Nivel presión sonora 84/69 dB(A)

Ventilador:
– Aro soporte en chapa de acero
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio, estos son versión PL
– Dirección aire motor-hélice

Motor:
– Motores clase F, con rodamientos a bolas, protección IP55, excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56, protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V.-50Hz., y trifásicos 230/400V.-50Hz.(hasta 5,5CV.) y 400/690V.-50Hz.(potencias superiores a 5,5CV.)
– Temperatura de trabajo : -25ºC.+ 50ºC.

Acabado:
Anticorrosivo en resina de poliester polimerizada a 190ºC., previo desengrase alcalino y pretratamiento libre de fosfatos.

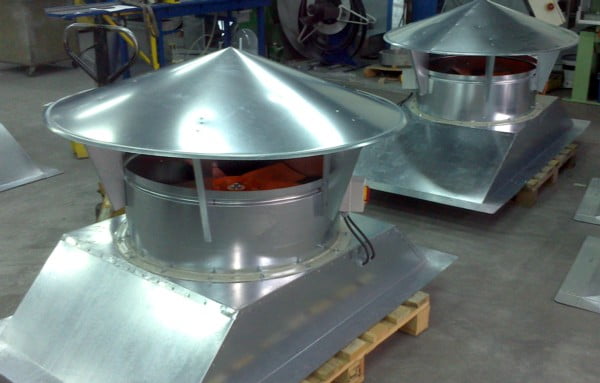

Los grupos con los tapa aguas con cono inverso inferior para evitar grandes perdidas  de carga y con los conmutadores de seguridad paro-marcha ya instalados. Probados su funcionamiento y consumo y paletizados para su expedición.
