Ventilación Económica

Una empresa con varias naves industriales en la provincia de Tarragona, dedicada a la fabricación de elementos y mobiliario para jardines, desea la instalación de un sistema de ventilación a voluntad mediante registros de cierre motorizados.
Para las naves de producción la solución adecuada para la optima renovación del aire se basa en la implantación de 6 unidades dinámicas de extracción desde cubierta modelo ATOSDIN-560-L, de muy bajo nivel sonoro por expreso deseo de nuestro cliente. Las naves de montaje donde no hay elementos contaminantes ni focos de calor, se ventilaran mediante 10 aparatos estáticos por efecto Venturi y depresión del aire caliente modelo ATOSDIN-E-VIII, por lo que el ahorro energético será considerable. De todas maneras, si hubiera algún cambio en las condiciones ambientales de dichas naves las unidades se pueden transformar a mixtas estático-dinámicas.

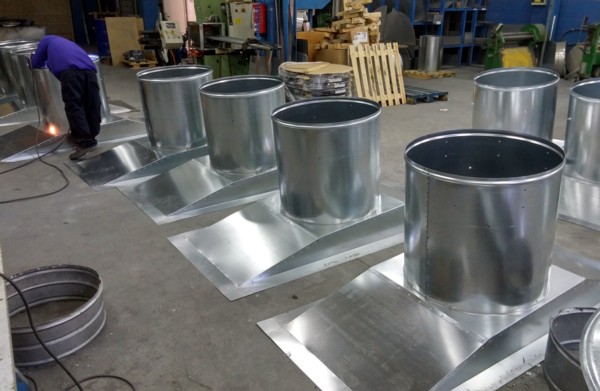

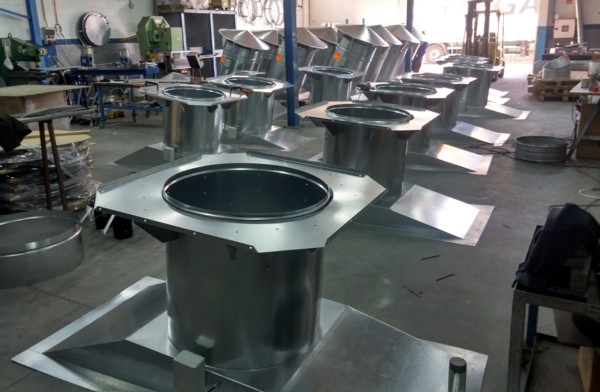

Los grupos de ventilación están fabricados con diferentes bases de sujeción, ya que los tejados tienen distintas pendientes y distancias entre correas. Los aparatos estáticos tienen una aspiración media de 3.100 m3 de aire a la hora por unidad , dependiendo de los agentes atmosféricos y diferencias térmicas.

Los grupos de extracción dinámica tienen las siguientes características técnicas :

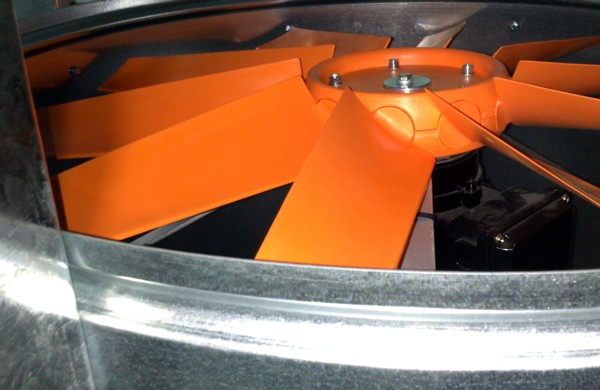

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.
Velocidad 940 r.p.m.
Potencia 0,37 kW.
Caudal 8.400 m3/h.
Nivel presión sonora 61 dB(A)
La elección del modelo del extractor viene determinado por la petición de nuestro cliente de evitar ruido.

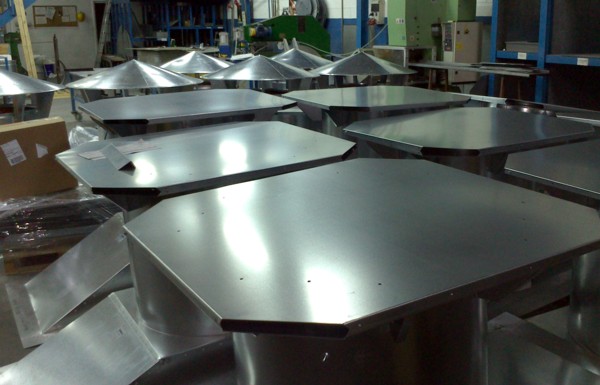

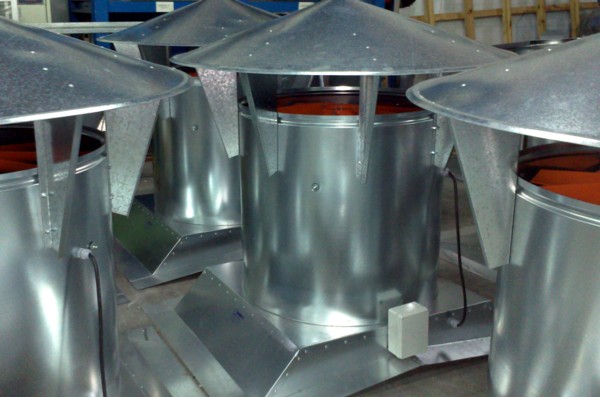

En la fotografía anterior se pueden apreciar todos los aparatos ya verificados por nuestro departamento de calidad, listos para su entrega y posterior montaje. Las unidades estáticas se suministran desmontadas para facilitar su instalación en obra.
