Condensaciones

Una conservera de Tudela (Navarra) en cuyas instalaciones se montan desde hace tiempo nuestros sistemas de ventilación tanto estáticos como dinámicos, ha adquirido un nuevo cocedero de grandes dimensiones que instalarán en una de sus naves. Para evitar las posibles condensaciones y posibilitar la evacuación del vapor de agua al efectuar la apertura al finalizar la cocción, nos encargan la fabricación de tres grupos de aspiración dinámica ATOSDIN-710, que evitarán tanto la acumulación como la dispersión del vapor.

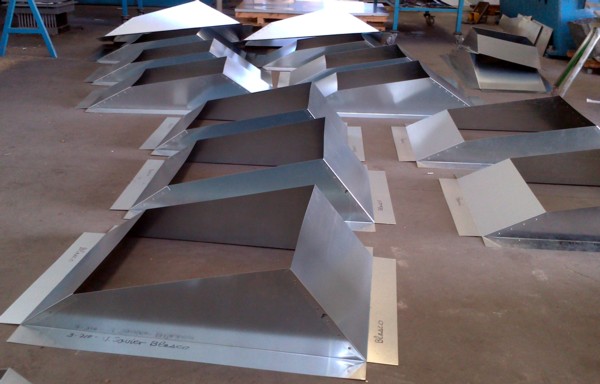

En la nave de primeras materias, diseñamos y fabricamos las bases de sujeción a cubierta a la medida del tejado de nuestro cliente, una vez remachados los cuadros y soldadas la chapas extremas, las unidades se llevan a la nave de montaje donde se instalaran el resto de los elementos que conforman el grupo de extracción.

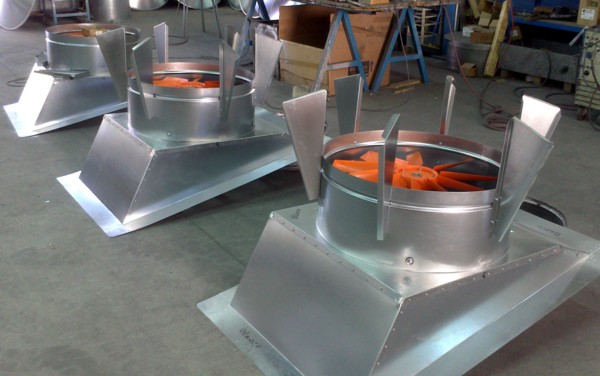

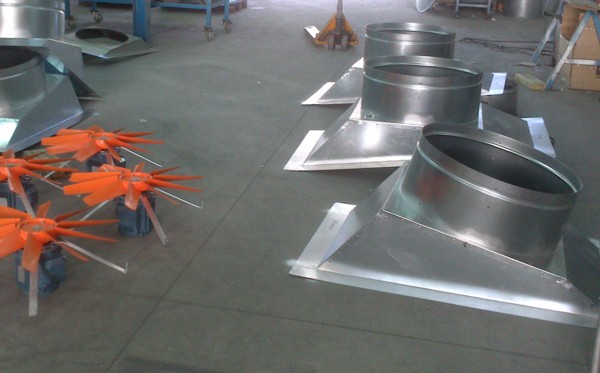

Una vez soldados los cuellos de diámetro 750 mm. a las bases, procederemos al montaje de los extractores dinámicos mediante soportes de pletina, cuatro por aparato a la medida requerida según el modelo, con arandelas anti-vibratorias y tuercas auto-blocantes.

Las características técnicas de los extractores son las siguientes :
Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

Velocidad 950 r.p.m.
Potencia 0,75 kW.
Caudal 15.600 m3/h.
Nivel presión sonora 65 dB(A)

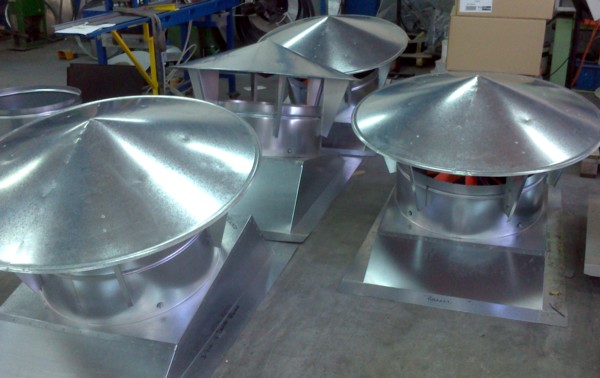

Por último se montan atornillados a las escuadras, los tapa aguas anti-regolfantes, con cono inverso inferior para evitar perdidas de carga y asegurar una máxima robustez en el elemento del grupo de extracción.
Después de verificar los funcionamientos y consumos de todas las unidades, nuestro departamento de calidad autoriza la expedición a nuestro cliente.
