Una empresa ubicada en una nave industrial en la provincia de Ciudad Real y dedicada a la fabricación de semirremolques basculantes para vehículos industriales, tiene serios problemas causados por humos de soldadura y de calor excesiva en los meses de verano. Para solventar estos problemas que afectan considerablemente al rendimiento de los trabajadores de la empresa, nos encargan nueve aireadores dinámicos modelo ATOSDIN-710 con base de sujeción a cubierta fabricada a medida, extractores trifásicos de 15.000 m3/h., rejilla de protección anti-pájaros y tapa-aguas anti-regolfantes.

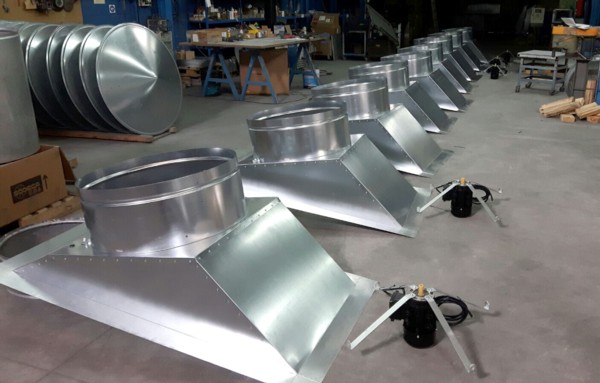

Diseñamos y fabricamos las mitras de sujeción a cubierta fabricadas a la medida del tejado de la nave industrial de nuestro cliente, en este caso 30% de inclinación y 1.500 mm,. de distancia entre correas.
Seguidamente fijamos los cuellos de diámetro 750 mm., donde irán colocados los extractores trifásicos. Realizamos un proceso de conexión de tres metros de cable para que el cliente no tenga que manipular el motor y tenga una garantía total en caso de fallos.
Los extractores instalados tienen las siguientes características técnicas:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

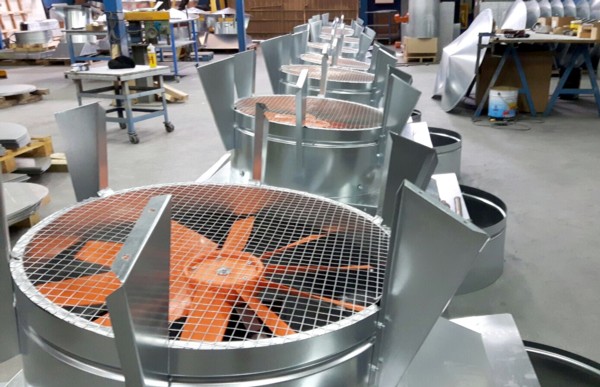

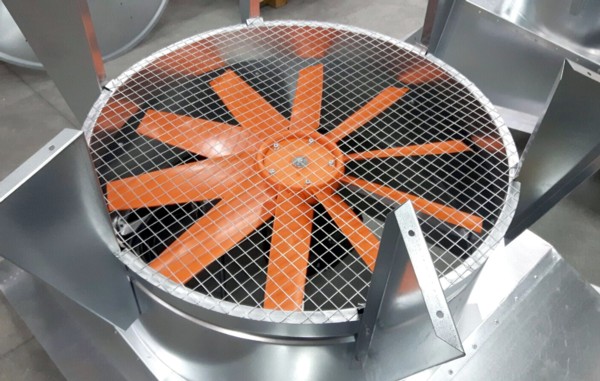

Tras haber fijado las seis escuadras de sujeción del tapa-aguas en cada grupo de ventilación industrial, instalamos en el cuello del equipo las rejillas de protección anti-pájaros para evitar posibles riesgos, tal como nos ha solicitado especialmente nuestro cliente.

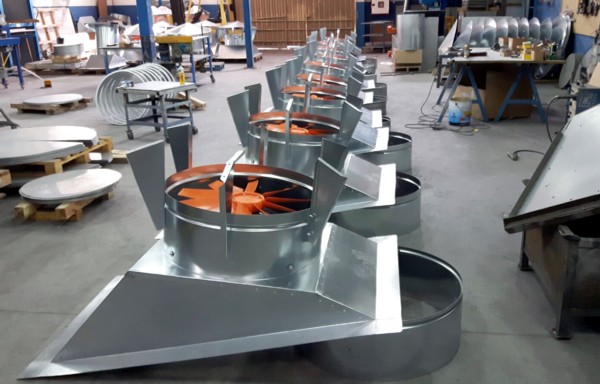

Llegando ya a la recta final de la fabricación de los aparatos de ventilación dinámica, colocamos los tapa-aguas con cono inverso interior y damos por finalizado el proceso de producción. Nuestros departamento técnico y de calidad verifican el correcto estado y funcionamiento de los grupos y autorizan el envío a nuestro cliente cumpliendo con el plazo de entrega acordado.
