Ventilación Conservera
Para la ventilación, renovación del aire y extracción del vapor de agua producido en una nave industrial dedicada a las conservas vegetales en la provincia de Cáceres, diseñamos un sistema similar al instalado anteriormente en naves de la misma factoría y con igual problemática.
Dicho sistema constará de doce unidades de ventilación dinámica modelo ATOSDIN-710 con rejillas de protección anti-pájaros.

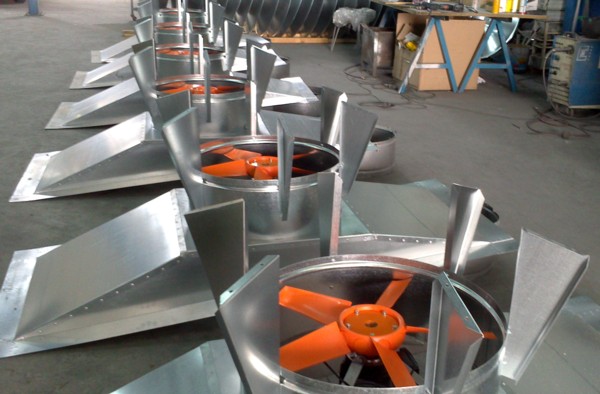

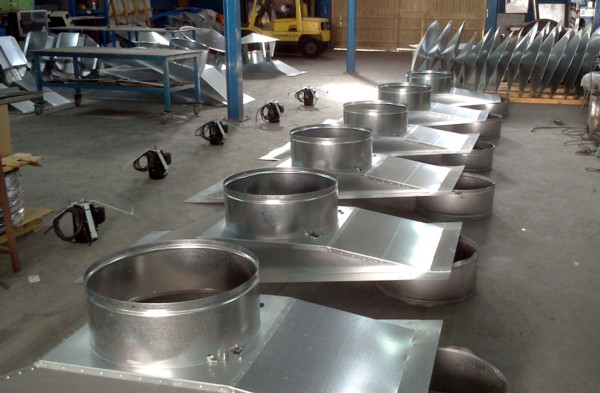

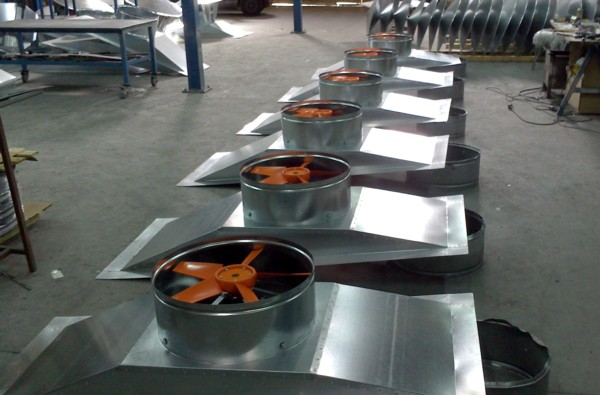

Las bases de sujeción a cubierta en este caso tienen una inclinación del 30% y una distancia entre correas de 1.400 mm. asegurando el perfecto anclaje de los grupos de ventilación a la propia estructura de la nave industrial. En la fotografía anterior se pueden apreciar instalados los cuellos de 750 mm., y los motores de los extractores con sus correspondientes soportes.
Las características técnicas de los extractores son las siguientes:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.
En este caso concreto:
Velocidad: 945 r.p.m.
Nivel presión sonora: 66 dB(A)
Potencia: 0,75 kW
Caudal: 17.300 m3/h.

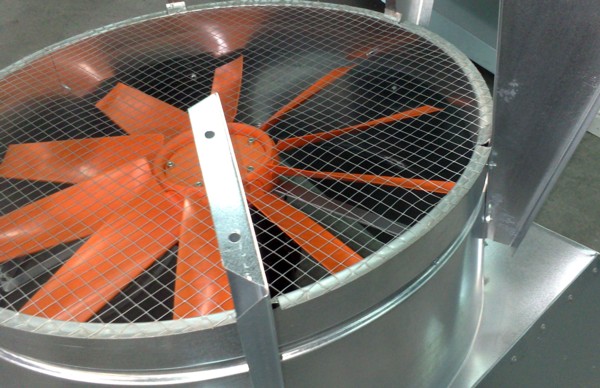

Estos aparatos, igual que todos los anteriormente instalados en esta factoría, tienen que tener incorporada la rejilla de protección anti-pájaros, ya que las cubiertas habitualmente están repletas de pájaros debido a la producción alimentaria.
Con la instalación de estos grupos de ventilación conseguiremos una extracción a voluntad de 210.000 m3/h. evitando tanto la acumulación del calor bajo cubierta como la condensación del vapor en invierno al contacto con la cubierta.

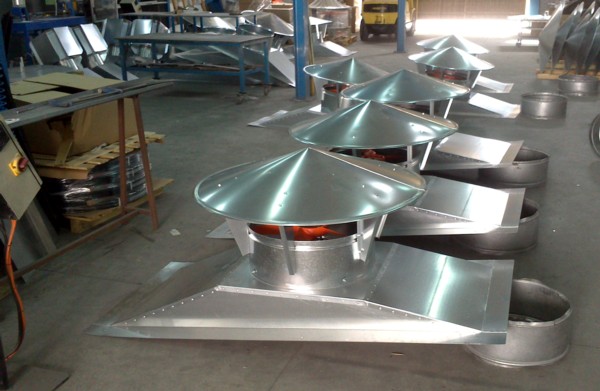

Por último atornillamos los tapa-aguas antirregolfantes con cono inverso inferior a las escuadras de sujeción montadas anteriormente en los cuellos de las mitras.
Una vez verificados los aparatos, nuestro departamento de calidad autoriza el envío a nuestro cliente.
