Ventilación Calor Nave Mecanizados

Debido a las altas temperaturas que estamos teniendo este mes de mayo, inusuales durante los meses primaverales, las empresas están sufriendo los aumentos de temperatura en sus naves. Este problema supone la necesidad inmediata de adquirir sistemas de ventilación para afrontar el calor que se acumula en las naves durante los consiguientes meses de verano.

Una importante empresa de mecanizados, situada en la provincia de Almería, necesitan ventilar en verano la nave de producción. Precisan de forma inmediata bajar la temperatura, renovar el aire y evitar la acumulación del calor bajo cubierta. Para ello nos encargan la fabricación de cuatro unidades de extractores dinámicos para instalación en cubierta modelo ATOSDIN-630-6T con rejillas de protección anti-pájaros.

Siguiendo el proceso de fabricación habitual, empezamos diseñando las bases de los extractores para su sujeción a cubierta, fabricadas a la medida del tejado de nuestro cliente, con la misma inclinación y distancia entre correas.

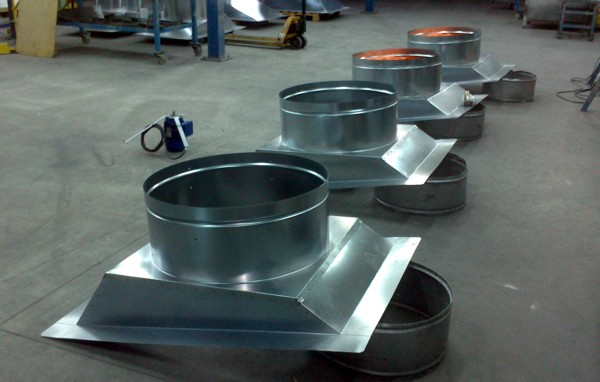

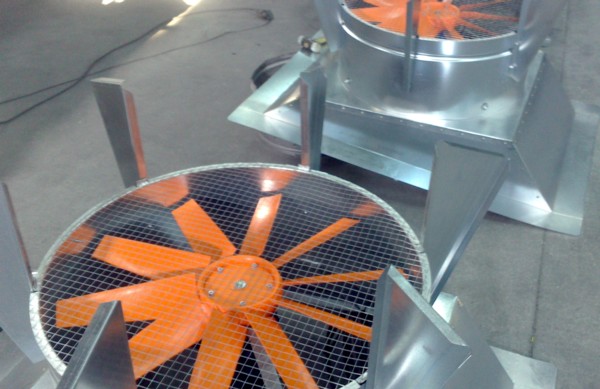

Como podemos comprobar en la fotografía se puede apreciar las bases listas con sus correspondientes cuellos de diámetro 650 mm., donde van instalados los extractores. El siguiente paso de fabricación es la instalación de las rejillas anti-pájaros, registrables para facilitar su limpieza y acceso al motor del extractor dinámico.

Las características técnicas de los extractores son las siguientes:

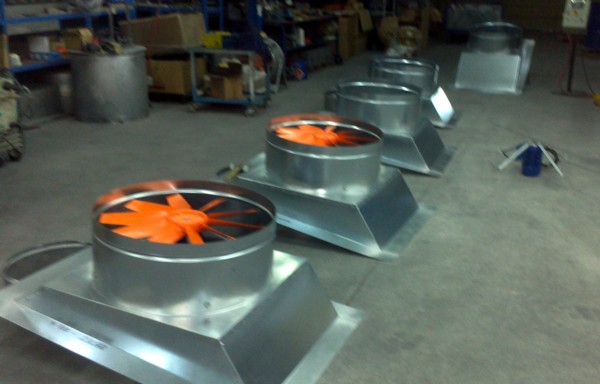

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

En este caso, las características técnicas son las siguientes:
Velocidad: 1.415 r.p.m.
Potencia: 3,00 (A)
Nivel presión sonora: 74 dB(A)
Caudal: 16.450 m3/h.

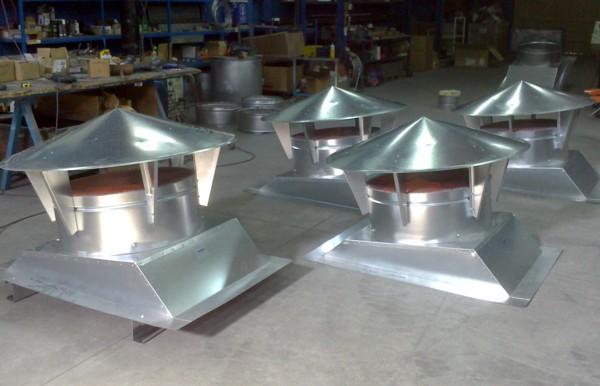

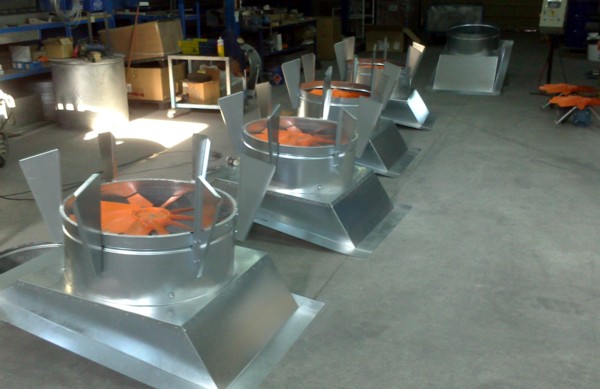

A continuación se atornillan las ocho escuadras de sujeción donde iran instalados los tapa-aguas anti-regolfantes con cono inverso inferior para evitar perdidas de carga.

Finalmente, y siguiendo el procedimiento habitual, nuestro departamento de calidad verifica al 100% las unidades y autoriza el envío de los extractores a nuestro cliente.
