Ventilación con Extractores de Cubierta

Para evitar la acumulación del calor bajo cubierta en los meses de verano, ventilar y renovar el aire de una nave industrial dedicada a la producción de envases para la industria farmacéutica, localizada en la provincia de Madrid, nos encargan la fabricación de diez grupos de aspiración dinámica por cubierta modelo ATOSDIN-500-4T-H, con sus correspondientes bases de sujeción a cubierta y conmutadores de seguridad paro-marcha.

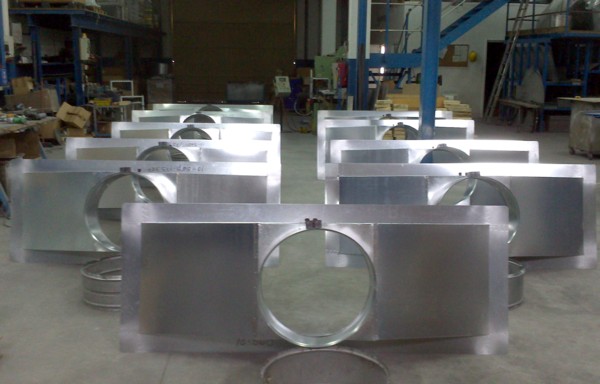

Para cumplimentar el mencionado pedido, en la nave de primeras materias se diseñan, fabrican y montan las mitras de sujeción a cubierta a la medida del tejado de nuestro cliente. El material utilizado es acero galvanizado, pero también se suele utilizar acero inoxidable AISI-304, dependiendo de la zona y de los elementos a evacuar, calor, humos, vapores, ambiente corrosivos, etc..

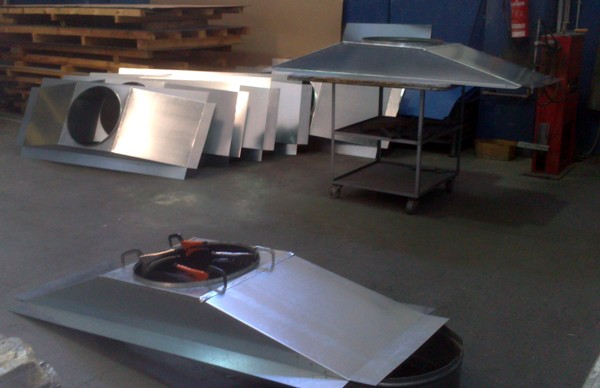

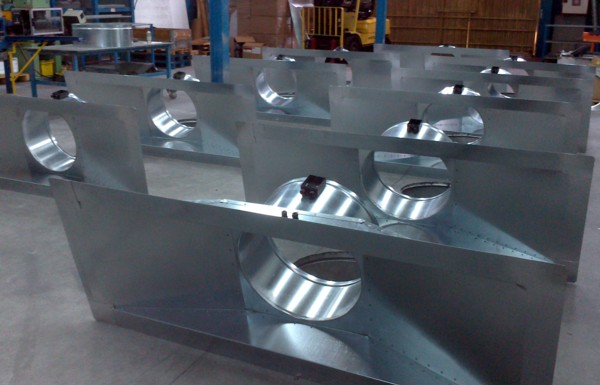

Una vez en la nave de montaje, se acoplan los cuellos de sujeción del extractor dinámico y en este caso se instala la carcasa del conmutador de seguridad paro-marcha. La pendiente de la cubierta de nuestro cliente es del 7% y la distancia entre ejes de correas 1.700 mm.

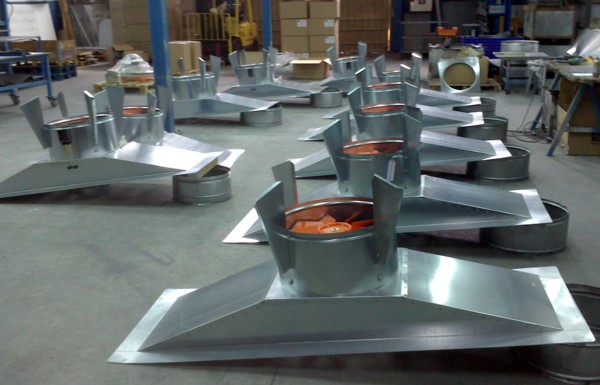

A continuación se montan los extractores mediante soportes de pletina a medida.

Las características técnicas del extractor dinámico son las siguientes :

Motor IP 55

Velocidad 1.380 r.p.m.

Caudal 10.200 m3/h.

Nivel presión sonora 69 dB (A)

Potencia instalada 0,55 kW

Hélice de plástico reforzada en fibra de vidrio.

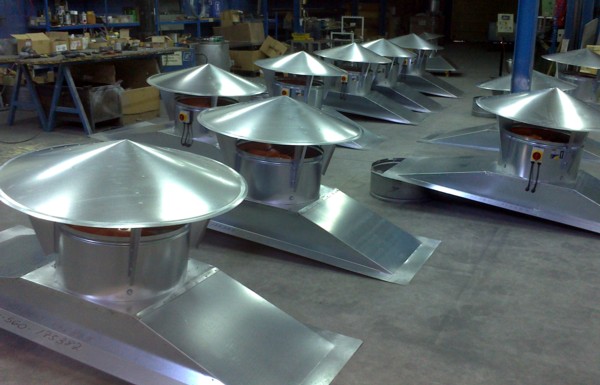

Para finalizar se instala el tapa-aguas antirebocante con cono inverso inferior y nuestro departamento de calidad verifica el funcionamiento y consumos del 100% las unidades .

Los grupos de ventilación por cubierta están listos para su montaje.
