En ATOSDIN compartimos esta información sobre ventilación para ayudarte a identificar los aspectos de instalación y selección que conviene revisar en un proyecto similar.
Un importante instalador de cubiertas de la provincia de Valencia, nos encarga para varias naves en construcción, extractores dinámicos de tejado de las siguientes características :
2 Unidades de ATOSDIN-710
1 Unidad de ATOSDIN-710 con diferente inclinación y distancia entre correas que los anteriores
1 Unidad de ATOSDIN-630
1 Unidad de ATOSDIN-500

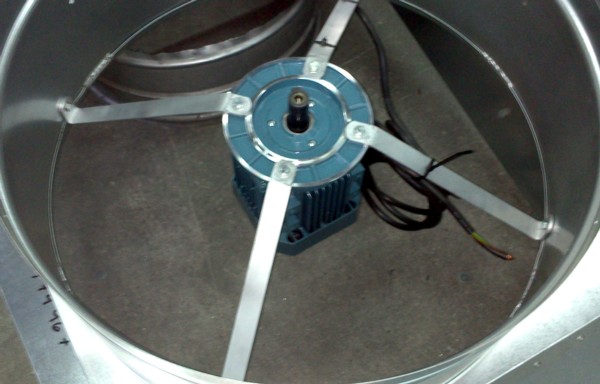

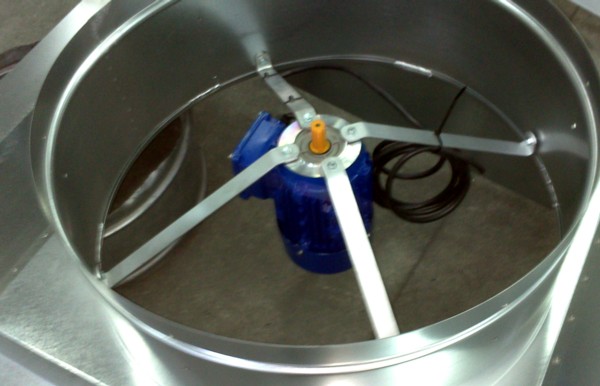

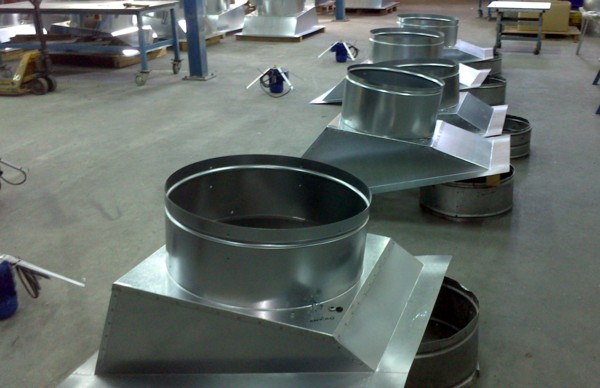

Una vez diseñadas y fabricadas las bases de sujeción a cubierta a la medida que nos ha indicado nuestro cliente, preparamos los diferentes motores con sus correspondientes soportes para su montaje en los cuellos de las mitras.
Características extractor 500 :
Motor IP 55

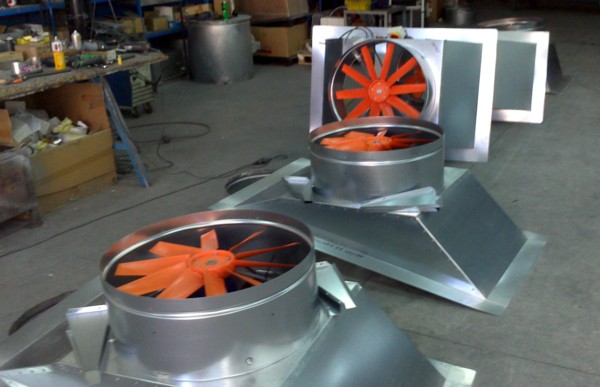

Hélice de plástico reforzada en fibra de vidrio
Velocidad 1.400 r.p.m.
Caudal 7.400 m3/h.
Potencia instalada 0,25 kW.
Nivel presión sonora 66 dB(A)
Características motor 630 :
Motor IP 55
Hélice de plástico reforzada en fibra de vidrio
Velocidad 890 r.p.m.
Caudal 12.400 m3/h.
Potencia instalada 0,37 kW.
Nivel presión sonora 64 dB(A)

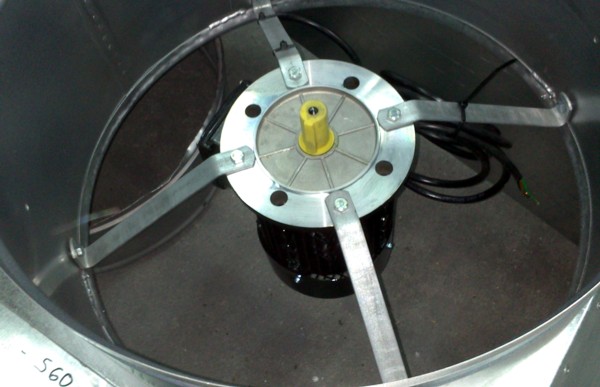

Características motor 710
Motor IP 55
Hélice de plástico reforzada en fibra de vidrio
Velocidad 1.450 r.p.m.
Caudal 22.300 m3/h.
Potencia instalada 1,50 kW.
Nivel presión sonora 78 dB(A)
Dos de las unidades llevan instalado el conmutador de seguridad paro-marcha que siempre es un elemento opcional en nuestros fabricados. A continuación se montaran las escuadras de sujeción del tapa aguas, atornilladas al cuello mediante tornillos M6 x 10 cincados.
Una vez colocado el tapa aguas antirebocante con cono inverso inferior para evitar perdidas de carga, todas las unidades son verificadas comprobando funcionamientos y consumos.

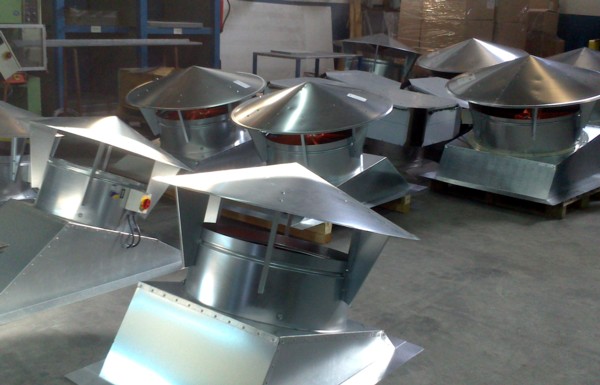

Los grupos de ventilación de cubierta están listos para su entrega a nuestro cliente.
