Grupos de Ventilación Mixtos

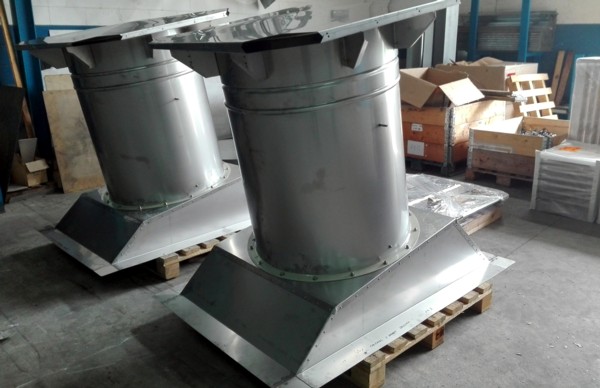

Nos encargan la fabricación de dos grupos de aspiración mixtos, estático-dinámicos, con base de sujeción a cubierta fabricada a medida y extractor trifásico de 29.700 m3 de aire a la hora. Los equipos son en acero inoxidable AISI-304-2B tal como nos solicita el cliente.

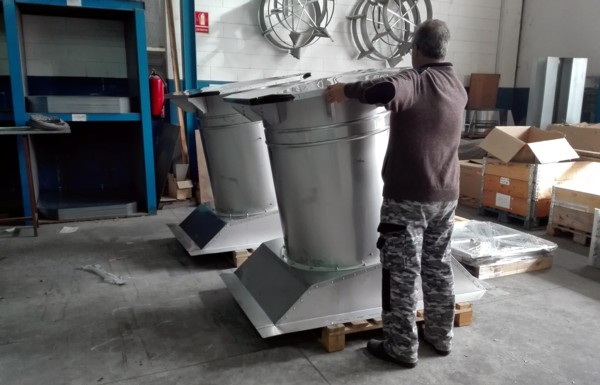

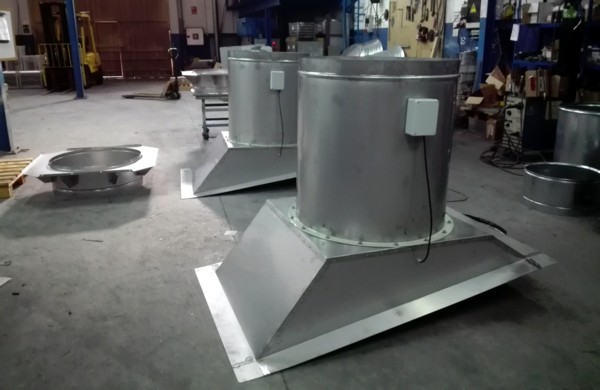

Diseñamos, cortamos y montamos las bases de sujeción a cubierta fabricadas a la misma medida que el tejado de la nave de nuestro cliente. En esta ocasión los equipos dispondran de registro de cierre motorizado.

Las características técnicas de los extractores instalados son las siguientes:
Ventiladores helicoidales murales. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– Aro soporte en chapa de acero

Motor:
– Motores de eficiencia IE2 para potencias iguales o superiores a 0.75kW e inferiores a 7.5kW. excepto monofásicos. 2 velocidades y 8 polos
– Motores de eficiencia IE3 para potencias iguales o superiores a 7.5kW. excepto monofásicos. 2 velocidades y 8 polos.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz (hasta 4kW) y 400/690V-50Hz (potencias superiores a 4kW)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Motores de eficiencias IE2 e IE3 para cualquier potencia.
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

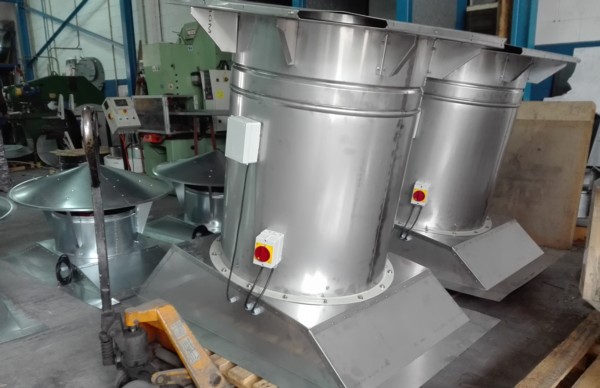

Los grupos de aspiración dispondrán de interruptor de seguridad paro-marcha para evitar posibles riesgos laborales.

Una vez fabricados nuestro departamento de calidad los verifica y autoriza su envio.
