En pocas palabras: La ventilación dinámica utiliza un ventilador motorizado, mientras que la estática depende de las condiciones naturales de movimiento del aire. En una nave de Castellón combinamos cuatro grupos dinámicos ATOSDIN-550 con un activador eólico estático de 500 mm destinado a otra zona del edificio.

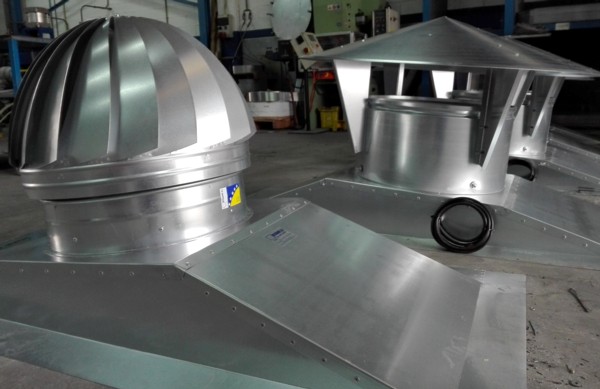

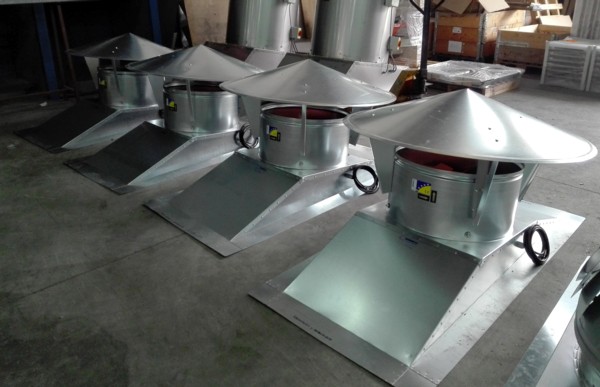

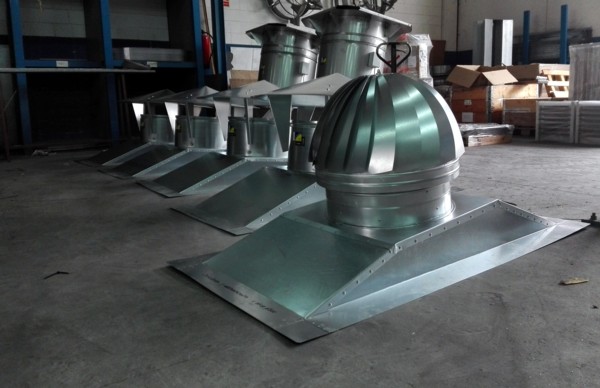

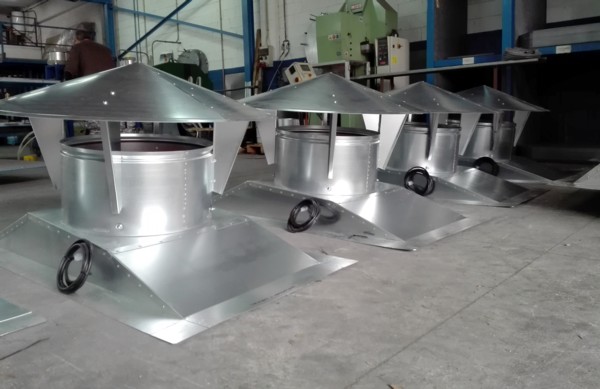

Para la ventilación industrial de una nave industrial en la provincia de Castellón nos encargan la fabricación de cuatro grupos de aspiración dinámica modelo ATOSDIN-550 y un sistema de ventilación estático compuesto por activador eólico de diámetro 500 mm., y su correspondiente base de sujeción a cubierta.
Fabricamos las mitras de sujeción a cubierta fabricadas a la medida del tejado de la nave de nuestro cliente asi como los cuellos, escuadras y sombreretes.
Los ventiladores dinámicos llevan su correspondiente extractor para forzar la aspiración. Las características técnicas son las siguientes:

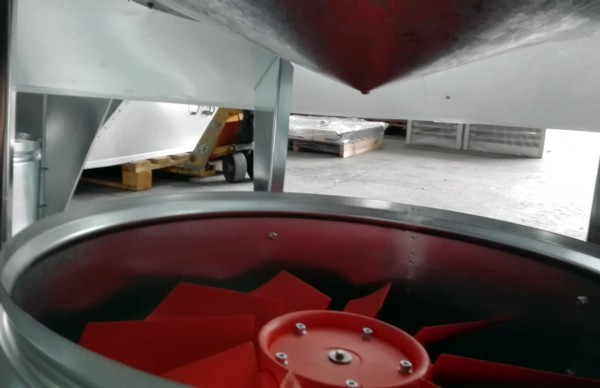

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.
Para la ventilación del falso techo de las oficinas de la nave, nuestro cliente nos solicita un grupo de aspiración estática con sombrerete eólico de diámetro 500 mm.
Una vez fabricados los cinco grupos, los enviamos a nuestro cliente cumpliendo con el plazo de entrega.
Galería de fotografías de ATOSDIN
Un proyecto combinado de ventilación dinámica y estática
El proyecto en Castellón consistió en cuatro grupos de aspiración dinámica ATOSDIN-550 y un equipo estático con activador eólico de 500 mm para el falso techo de unas oficinas dentro de la nave. Cada sistema respondía a una zona y a unas necesidades de ventilación diferentes.
Se fabricaron las mitras de sujeción, los cuellos y los elementos de apoyo conforme a la geometría de cubierta. Este detalle permite integrar soluciones distintas sin asumir que todos los espacios requieran extracción mecánica.
Cuándo estudiar un sistema estático, dinámico o combinado
La ventilación estática depende de las condiciones naturales de circulación del aire; la dinámica utiliza equipos con motor para impulsar la extracción. Una instalación mixta puede emplear ambas tecnologías cuando el estudio del recinto lo justifica.
Para decidir debemos identificar focos de calor, humos o vapor, necesidades de aireación, aportación de aire exterior, comportamiento de la cubierta y condiciones de servicio. En sistemas motorizados también influyen caudal, presión, consumo, ruido y mantenimiento.
Información que necesitamos para estudiar tu proyecto
- Distinguir las necesidades de la zona de producción y las del falso techo.
- Determinar condiciones de aireación y disponibilidad de aire de reposición.
- Verificar compatibilidad de anclajes, motor y cubierta.
Qué demuestra esta combinación de aspiración estática y dinámica
- Equipo instalado: El trabajo describe cuatro grupos dinámicos ATOSDIN-550 y un elemento estático eólico de 500 mm, con bases y cuellos adaptados a la cubierta.
- Por qué se combinan: La solución separa necesidades de ventilación de diferentes zonas de la nave; no obliga a utilizar la misma tecnología en todo el edificio.
- Límite: Un equipo estático no sustituye automáticamente a uno motorizado y las referencias dimensionales corresponden a esta obra.
Preguntas frecuentes sobre aspiradores dinámicos y estáticos
¿Qué equipos forman este proyecto de Castellón?
Cuatro grupos dinámicos ATOSDIN-550 y un conjunto estático con sombrerete eólico de 500 mm.
¿Por qué se instaló un sistema estático para el falso techo?
El pedido diferencia la ventilación del falso techo de las oficinas y la extracción del resto de la nave. La solución elegida responde a ese planteamiento concreto.
¿Qué diferencia hay entre aspirador estático y dinámico?
El estático utiliza las condiciones naturales de circulación del aire, mientras que el dinámico incorpora un ventilador motorizado.
¿Qué es una solución de ventilación mixta?
Es la combinación estudiada de recursos de ventilación natural y mecánica, con un diseño de entradas y salidas de aire adecuado a cada caso.
¿Un sistema estático puede sustituir siempre a uno motorizado?
No. Las necesidades de caudal, la presencia de focos de emisión y las condiciones de funcionamiento pueden exigir extracción mecánica.
¿Qué significa que la base de cubierta sea a medida?
Que se diseña para la inclinación, geometría y soportes reales del tejado donde va colocado el aparato.
¿Qué debemos valorar ante la presencia de calor y humedad?
El origen de ambos, su concentración, la necesidad de captación localizada y el caudal de aire de reposición.
¿Podemos combinar aspiradores de distintas medidas?
Podemos estudiarlo cuando cada zona tiene necesidades diferentes. Hay que dimensionar y comprobar cómo interactúan los equipos.
¿Los equipos estáticos requieren inspección?
Sí. Deben revisarse fijaciones, suciedad, posibles daños y condiciones del paso de aire, aunque no tengan motor.
¿Qué datos necesitamos para una nave con varias zonas?
Planos de las zonas, fuentes de calor o contaminantes, dimensiones, fotos de cubierta, necesidades de ventilación y funcionamiento previsto.
