En ATOSDIN trabajamos soluciones de extractores industriales trifásicos para naves adaptadas a cada instalación. Este artículo reúne información técnica y un ejemplo de aplicación para ayudarte a valorar qué sistema puede encajar en tu nave.
Nuestro distribuidor habitual de grupos de aspiración nos encarga la fabricación de cuatro ventiladores dinámicos modelo ATOSDIN-800 con mitra sujeción a medida y extractor trifásico de 32.500 m3/h.

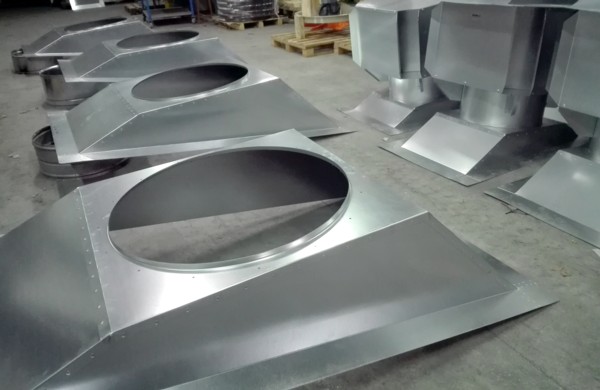

Diseñamos y fabricamos las bases de sujeción a cubierta a medida del tejado de la nave industrial, con la misma inclinación y distancia entre correas. Estos grupos de aspiración se fabrican en acero galvanizado.
Los extractores que instalamos en estos aireadores tienen las siguientes características técnicas:

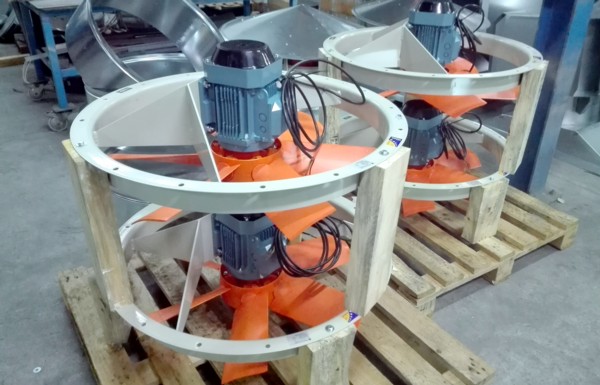

Ventiladores helicoidales murales. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.
Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– Aro soporte en chapa de acero
Motor:
– Motores de eficiencia IE2 para potencias iguales o superiores a 0.75kW e inferiores a 7.5kW. excepto monofásicos. 2 velocidades y 8 polos
– Motores de eficiencia IE3 para potencias iguales o superiores a 7.5kW. excepto monofásicos. 2 velocidades y 8 polos.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz (hasta 4kW) y 400/690V-50Hz (potencias superiores a 4kW)
– Temperatura de trabajo : -25ºC+ 50ºC
Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.
Bajo demanda:
– Motores de eficiencias IE2 e IE3 para cualquier potencia.
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

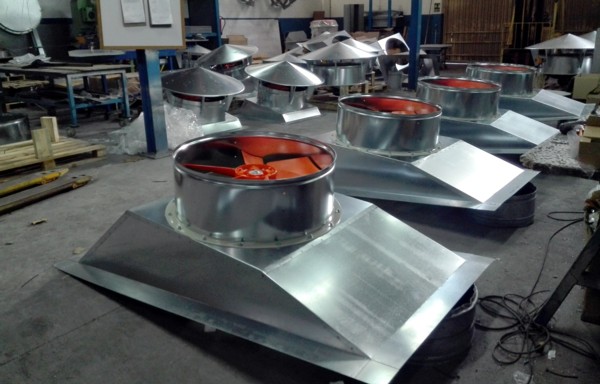

Los aparatos de ventilación dinámica con este tipo de motor van instalados en el cuello del grupo mediante sistema de fijación aro-brida para garantizar una total fijación y proporcionar un correcto funcionamiento sin vibraciones del extractor.

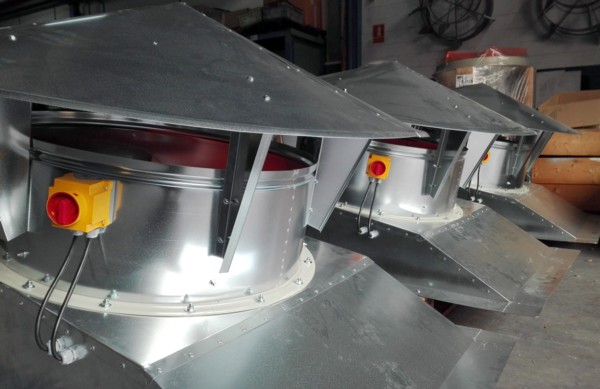

En esta ocasión los sistemas dinámicos llevaran interruptor de seguridad paro-marcha para evitar cualquier tipo de riesgo laboral que pueda surgir en la empresa.

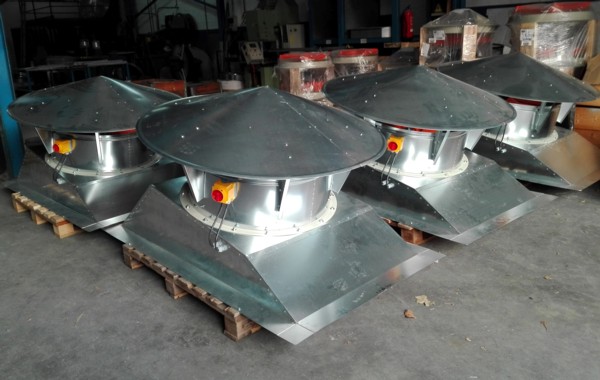

Finalmente instalamos el sombrerete deflector anti lluvia con cono inverso interior para evitar perdidas de presión. Colocamos los correspondientes palets para facilitar el transporte y enviamos el material cumpliendo con el plazo de entrega acordado.
Cuatro grupos de extracción de cubierta a medida
Nuestro distribuidor solicitó cuatro ventiladores dinámicos ATOSDIN-800 con extractor trifásico y bases de fijación a medida. El proyecto indica un caudal de 32.500 m³/h por extractor, junto con fabricación en acero galvanizado y adaptación a la inclinación y separación de correas de la cubierta.
Al elegir extractores industriales no basta con comparar el número de metros cúbicos por hora: también debe comprobarse la presión disponible, el aire de reposición y la ubicación de los puntos de extracción. Nos puedes facilitar planos y datos de funcionamiento para que valoremos la configuración.
Preguntas frecuentes
¿Qué caudal tienen los equipos de este encargo?
La descripción original indica 32.500 m³/h por extractor ATOSDIN-800. La prestación debe interpretarse conforme a sus condiciones de ensayo y montaje.
¿Se suministraron bases adaptadas al tejado?
Sí. Diseñamos las mitras según la inclinación de la cubierta y la distancia entre correas de la nave.
