Ventilación de Calor en Naves Industriales

Para solventar los problemas por el calor acumulado bajo cubierta, en un taller donde el verano pasado tuvieron un incidente por estrés térmico, nos encargan la fabricación de seis grupos de aspiración dinámica modelo ATOSDIN-800 de 32.500 m3/h. con base de sujeción a cubierta fabricada a medida.

Una vez diseñadas y fabricadas las bases de sujeción a cubierta fabricadas al % de inclinación y distancia entre correas del tejado de nuestro cliente, con el fin de anclar los grupos de aspiración a la propia estructura de la nave industrial, procederemos al montaje del extractor dinámico de gran caudal mediante el asentamiento del aro/brida de soportación del motor en la mitra y atornillaremos mediante 16 tornillos con tuercas autoblocantes y arandelas de anti-vibratoria.

Las características técnicas del extractor son las siguientes :

Ventilador:
– Dirección aire motor-hélice.
– Hélices en versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– HCH: Aro soporte mural en chapa de acero con una sola brida.
– HFT: Carcasa corta en chapa de acero con doble brida y prensaestopas para entrada cable.
– HCT: Carcasa larga tubular en chapa de acero con caja de bornes exterior.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador:-25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz (hasta 5.5 CV) y 400/690 V 50 Hz.(potencias superiores a 5.5 CV)

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor
– Hélices reversible 100%

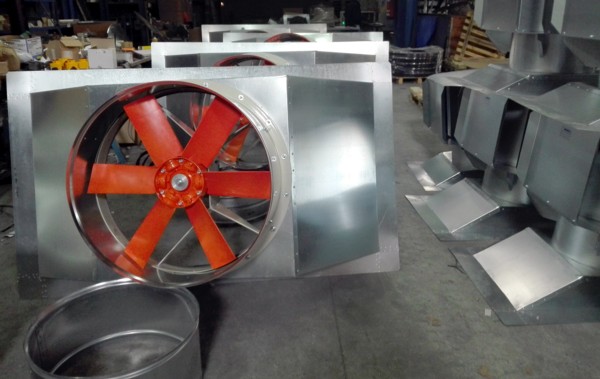

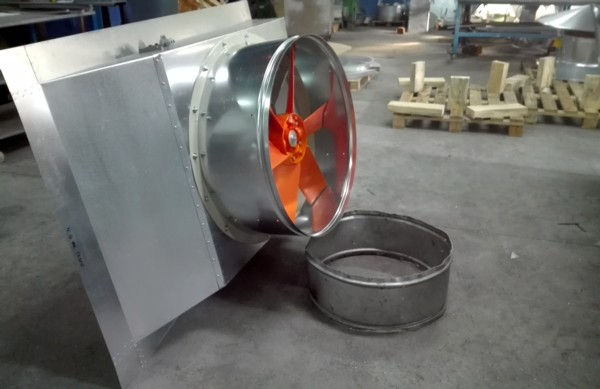

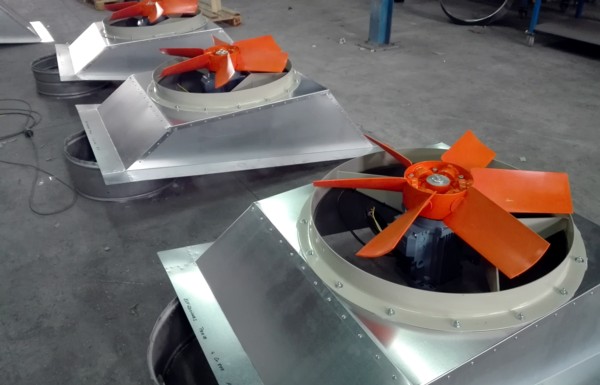

En la fotografía anterior se puede apreciar el anclaje del extractor a la base de sujeción, muy recomendable para motores de la envergadura citada, evitando vibraciones y aumentando la seguridad de asentamiento. Siempre recomendamos que los extractores de más de 750 mm. de diámetro se monten en la base de cubierta mediante aro/brida y no mediante soportes de pletina que no ofrecen las misma seguridad.

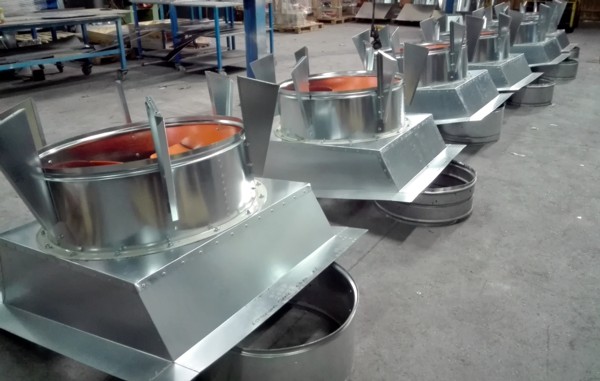

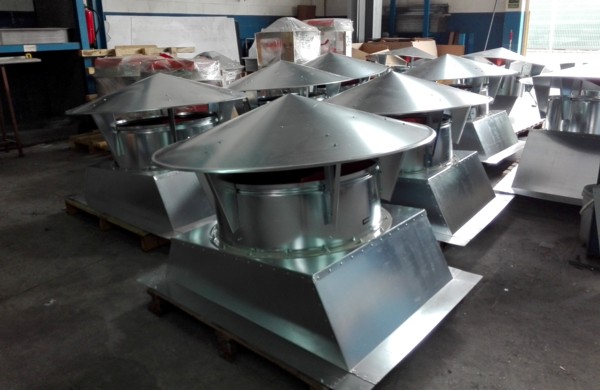

Antes de instalar el tapa-aguas anti-regolfante con cono inverso inferior para evitar perdidas de carga, nuestro departamento de calidad verifica los equipos.
Las unidades una vez paletizadas estarán listas para su envió a nuestro cliente.
