Extractores Dinámicos para Naves

Debido a las altas temperaturas que estamos soportando este verano, muchas empresas están contactando con nosotros para asesorarse de como solucionar los problemas de calor en las naves industriales. Un nuevo cliente solicita información para una nave de gran tamaño y tras recibir un estudio elaborado por nuestro departamento técnico, toma la decisión de adquirir ocho unidades de nuestro modelo ATOSDIN-800 de 33.500 m3 de aire a la hora.

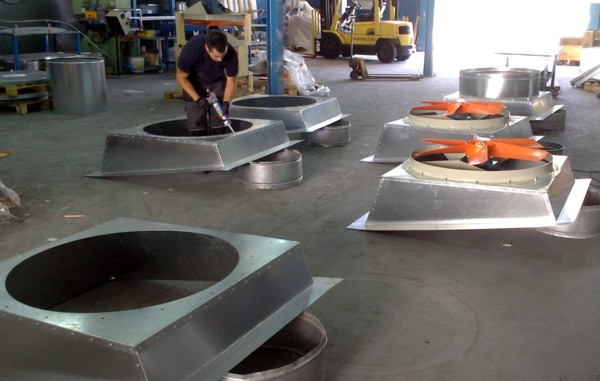

Iniciamos el proceso de producción de los aparatos dinámicos con el diseño y fabricación de las bases de sujeción a cubierta fabricadas a la medida exacta de la cubierta de la nave industrial de nuestro cliente.

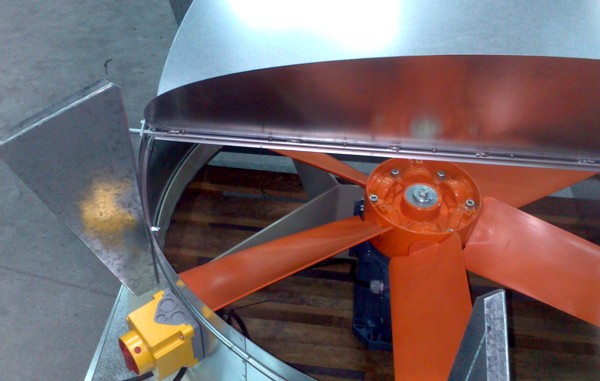

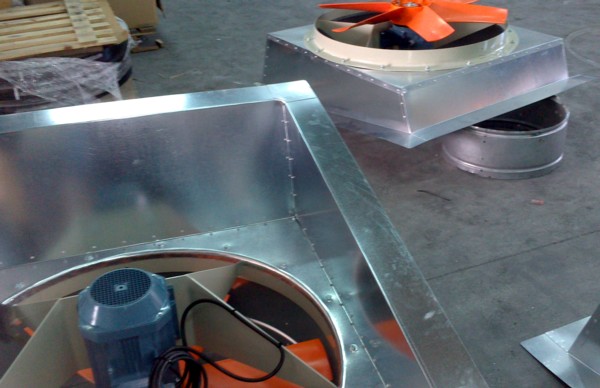

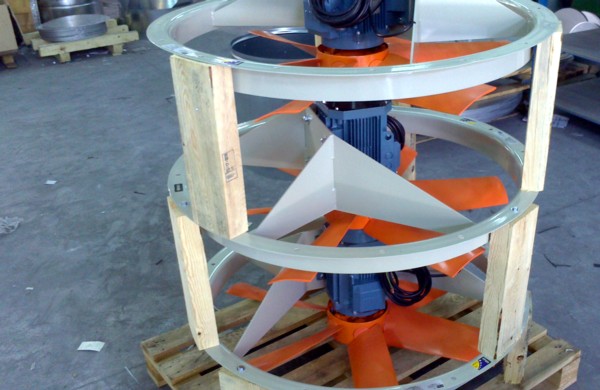

Seguidamente, procedemos con la instalación de los cuellos y los motores. Estos extractores tienen las siguientes características técnicas.

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

En este caso en concreto las características técnicas son las siguientes:

R.P.M.: 950
Potencia (A): 5,40
Caudal: 33.500 m3/h.
Nivel sonoro: 74 dB(A)

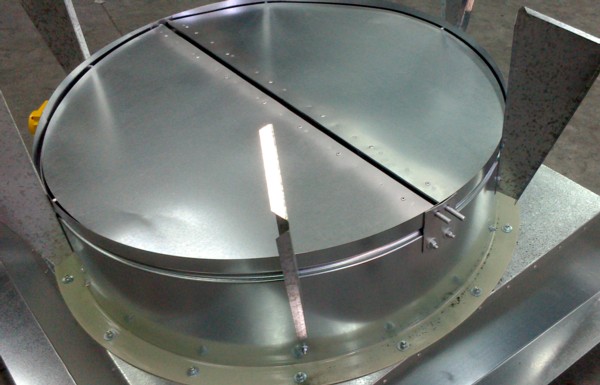

Llegando a la fase final del proceso de fabricación, instalamos los registros de cierre por sobrepresión o mariposa. Su funcionamiento va en función del funcionamiento del motor, cuando se enciende el registro se abre por efecto sobrepresión y cuando el motor se apaga, el registro se cierra.

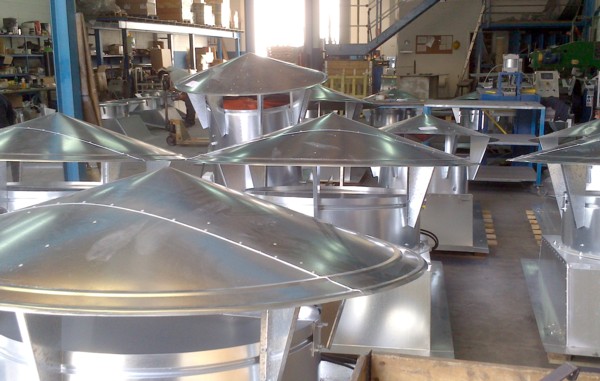

Para finalizar, instalamos los tapa-aguas anti-regolfantes. Una vez fabricados totalmente los ocho equipos de aspiración dinámica ATOSDIN-800, nuestro departamento de calidad verifica todas las unidades y autoriza su envio a nuestro cliente.
