En ATOSDIN trabajamos soluciones de extractores de tejado para naves industriales adaptadas a cada instalación. Este artículo reúne información técnica y un ejemplo de aplicación para ayudarte a valorar qué sistema puede encajar en tu nave.

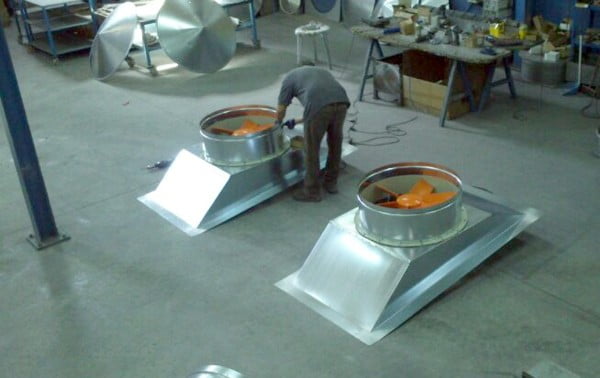

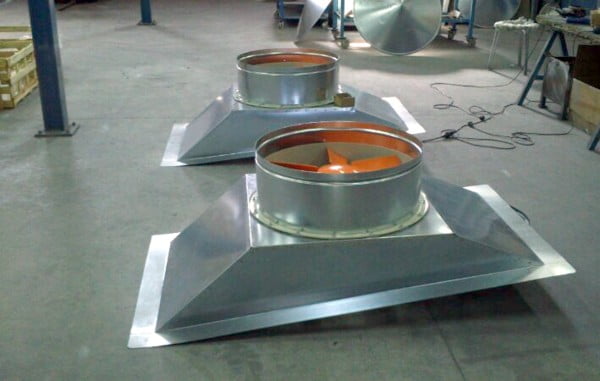

Para la extracción rápida de polvo producido en una nave destinada al almacenamiento de cereal, cuando esté se manipula, sita en la provincia de Huesca, fabricamos dos grupos de extracción dinámica ATOSDIN-800-6T-3 con bases de sujeción a medida, soportes de brida, y tapa aguas antirebocantes.
Ventilador:
– Aro soporte en chapa de acero
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– Dirección aire motor-hélice
Motor:
– Motores clase F, con rodamientos a bolas, protección IP55, excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56, protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V.-50Hz., y trifásicos 230/400V.-50Hz.(hasta 5,5CV.) y 400/690V.-50Hz.(potencias superiores a 5,5CV.)
– Temperatura de trabajo : -25ºC.+ 50ºC.
Acabado:
Anticorrosivo en resina de poliester polimerizada a 190ºC., previo desengrase alcalino y pretratamiento libre de fosfatos.
Hélice en esta fabricación de plástico reforzada con fibra de vidrio.
Velocidad 950 r.p.m.
Potencia 2,20 kW.
Caudal 33.500 m3/h.
Nivel presión sonora 74 dB(A)
Trifásico IP 55

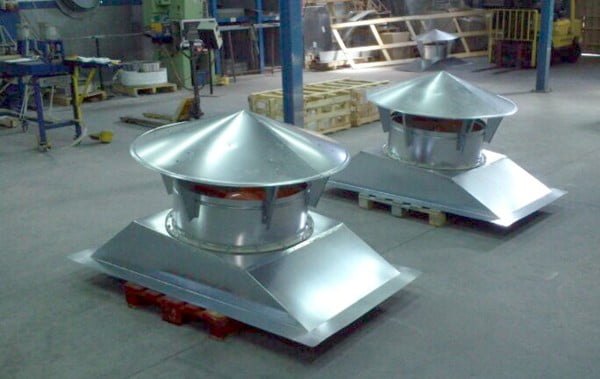

Los grupos de extracción dinámica paletizados y listos para su expedición.
Extracción en cubierta para una nave de almacenamiento de cereal
Este encargo de Huesca consistió en dos grupos de extracción dinámica ATOSDIN-800-6T-3 para una nave donde la manipulación de cereal generaba polvo. La instalación requería bases fabricadas a medida, soportes de brida y protección superior frente a la entrada de agua.
El artículo técnico recoge un caudal nominal de 33.500 m³/h y una velocidad de 950 rpm para el equipo descrito. Cuando hay polvo industrial, además del caudal debemos valorar las características del material y los riesgos específicos del proceso: una extracción general por cubierta no sustituye automáticamente a la captación en origen ni a las medidas de seguridad que correspondan.
Preguntas frecuentes
¿Qué modelos de extractores de tejado se fabricaron?
Se fabricaron dos grupos dinámicos ATOSDIN-800-6T-3 para la nave de almacenamiento de cereal documentada.
¿Es suficiente un extractor de cubierta para controlar el polvo del cereal?
Depende de cómo y dónde se genere el polvo. Es necesario estudiar su emisión y los riesgos de la actividad; pueden requerirse medidas de captación específicas.
