Extractor de Cubierta de 10 CV.

Un cliente de Madrid nos encarga la fabricación de un extractor de cubierta de dimensiones y potencia especiales. La base de sujeción a cubierta es plana de 2.400 x 1.200 mm. y con una altura suficiente para albergar un motor de 10 CV.

El modelo es ATOSDIN-100-4T-10

Las características técnicas de este grupo de extracción son las siguientes :

Ventiladores helicoidales murales o tubulares, versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Aro soporte en chapa de acero
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– Dirección aire motor-hélice

Motor:
– Motores clase F, con rodamientos a bolas, protección IP55, excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56, protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V.-50Hz., y trifásicos 230/400V.-50Hz.(hasta 5,5CV.) y 400/690V.-50Hz.(potencias superiores a 5,5CV.)
– Temperatura de trabajo : -25ºC.+ 50ºC.

Acabado:
Anticorrosivo en resina de poliester polimerizada a 190ºC., previo desengrase alcalino y pretratamiento libre de fosfatos.

Velocidad 1.450 r.p.m.

Potencia instalada 7,50 kW

Caudal 63.000 m3/h.

Nivel presión sonora 93 dB(A)

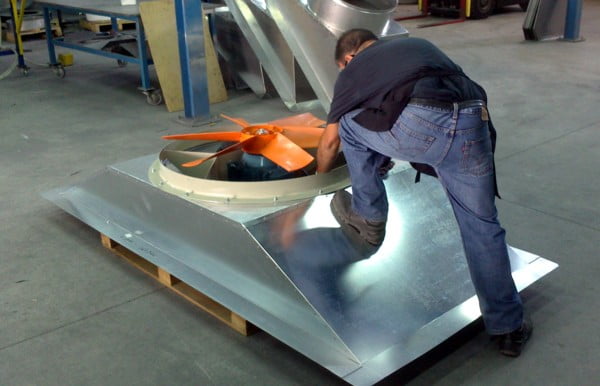

El material de la base es acero galvanizado de 2 mm. de espesor con anclaje por brida atornillada mediante 16 tornillos, y reforzada con plegado interior.

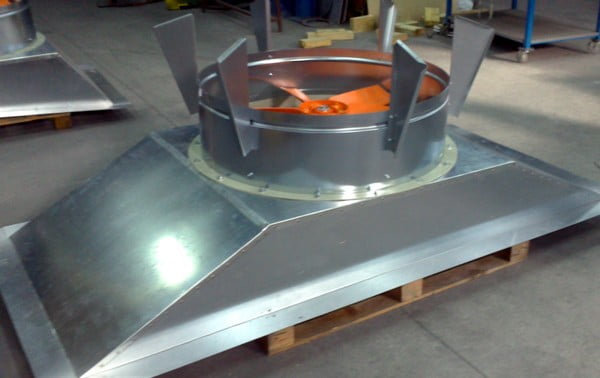

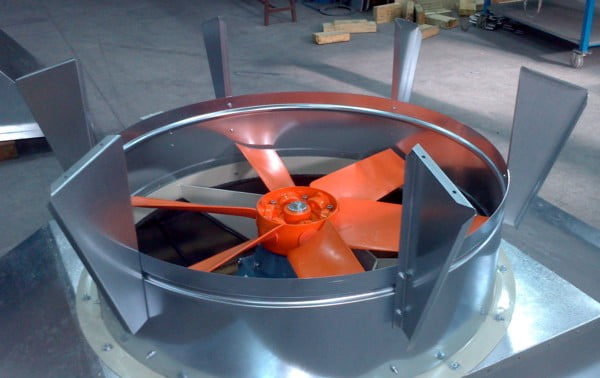

En la foto anterior el grupo con el extractor ya instalado y las escuadras de sujeción del tapa aguas antirebocante con cono inferior montadas.

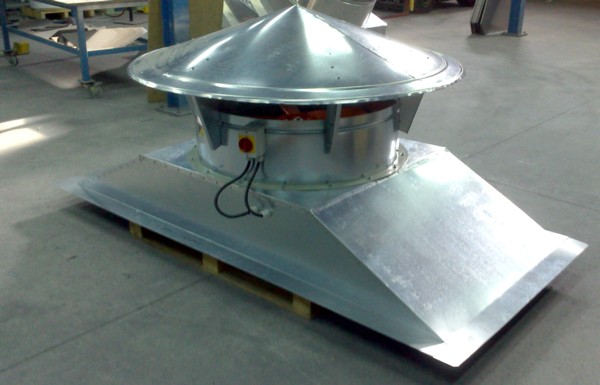

Seguidamente es instalado el conmutador de seguridad paro-marcha y el tapa aguas, que en este caso y por la potencia del motor es atornillado mediante tornillos de 6 x 10 con tuerca y arandela estanca.

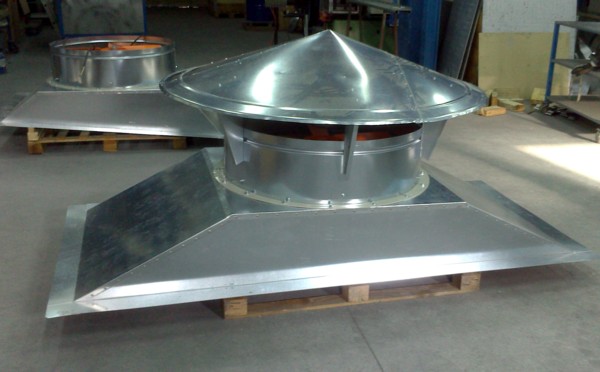

El grupo de extracción una vez probado su consumo y funcionamiento y debidamente etiquetado esta listo para su entrega a nuestro cliente.
