Para la zona de preparación de carne porcina de un matadero de la provincia de Barcelona donde carecen de sistema de ventilación y renovación del aire, nos encargan la fabricación en acero inoxidable de cuatro ventiladores de cubierta modelo ATOSDIN-800-6T-3/INOX con sus correspondientes bases de sujeción a cubierta, rejillas anti-pájaros e interruptores de seguridad paro-marcha.

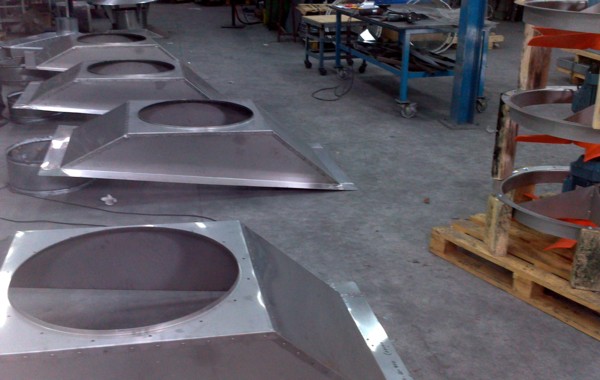

Como es habitual se diseñan y fabrican las bases de sujeción a cubierta fabricadas a la misma inclinación y distancia entre correas del tejado de nuestro cliente.
Con la instalación de estos aparatos evitaremos la acumulación del calor, la rápida extracción del vapor producido en el escaldado de los cerdos y por consiguiente la condensación.

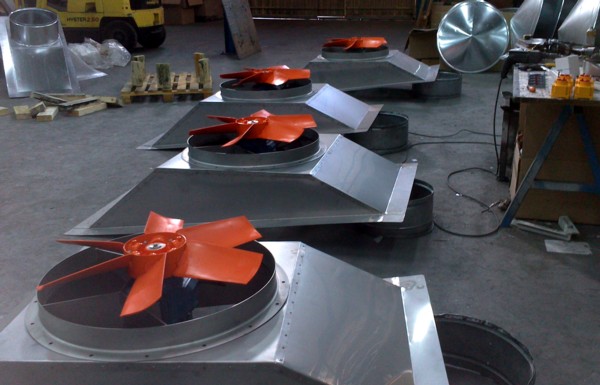

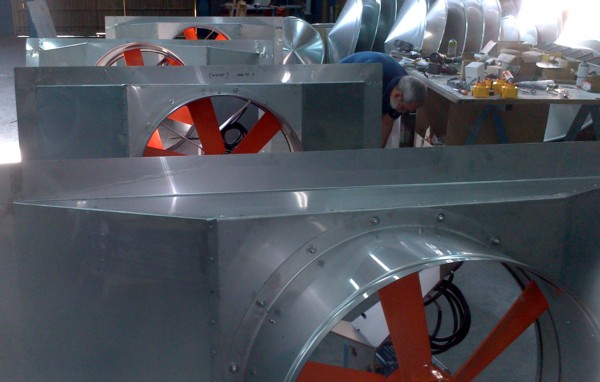

Debido al tamaño y peso de estas unidades el anclaje de los extractores a las mitras se efectúa mediante soporte aro/brida, también fabricado en acero inoxidable, asegurando la ausencia de vibraciones y aumentando considerablemente la seguridad de sustentación. Todos los aparatos con un diámetro superior a 750 mm., se fabrican con dicho soporte.

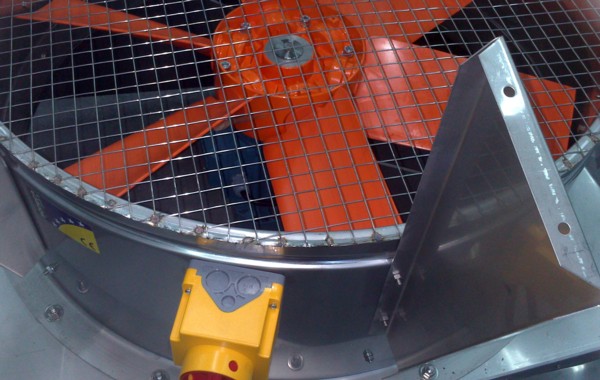

Como se aprecia en la fotografía anterior, la rejilla anti-pájaros también esta fabricada en acero inoxidable, siendo registrable para facilitar el acceso al motor en caso de limpieza o mantenimiento.
Las características técnicas de los extractores son las siguientes:
Velocidad: 950 r.p.m.
Potencia: 220 kW
Nivel presión sonora: 74 dB(A)
Caudal m3/h: 32.500
Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.
Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

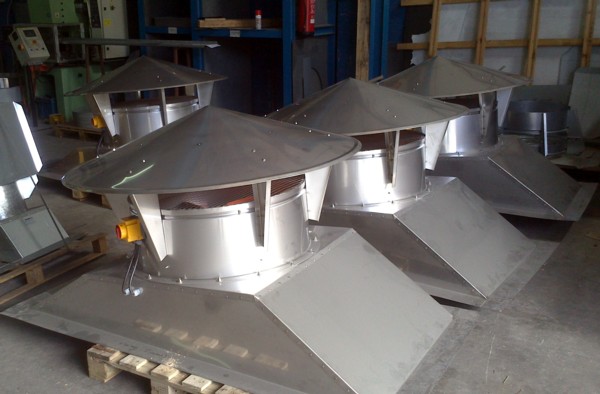

Por último, se colocan las seis escuadras en el cuello de la base y se atornilla encima de estas el tapa-aguas antirregolfante con cono inverso interior. Toda la tornillería es de acero inoxidable AISI-304.
Nuestro departamento de calidad verifica las unidades y autoriza el envío a nuestro cliente.
