Extracción Humos Máquina

Para la extracción de los humos producidos por una máquina de soldar por puntos fija en una zona de una nave industrial, un cliente de la provincia de Gerona, nos encarga la fabricación de un extractor dinámico de cubierta con tubo de unión cubierta-falso techo y rejilla.

El modelo seleccionado es el ATOSDIN-560 con las siguientes características técnicas :

Velocidad 1.440 r.p.m.

Potencia instalada 1,10 kW.

Caudal 13.000 m3/h.

Nivel presión sonora 72 dB(A)

Hélice de plástico reforzada con fibra de vidrio.

Remate para falso techo con rejilla anti pájaros.

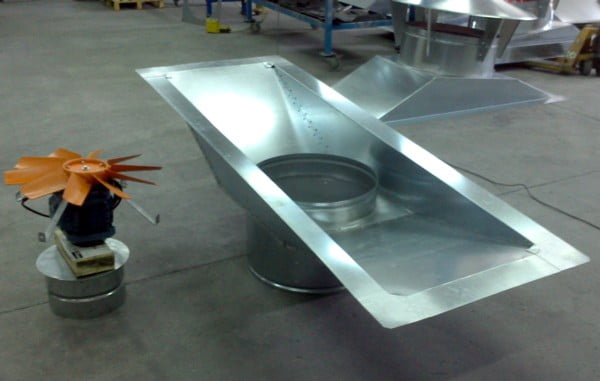

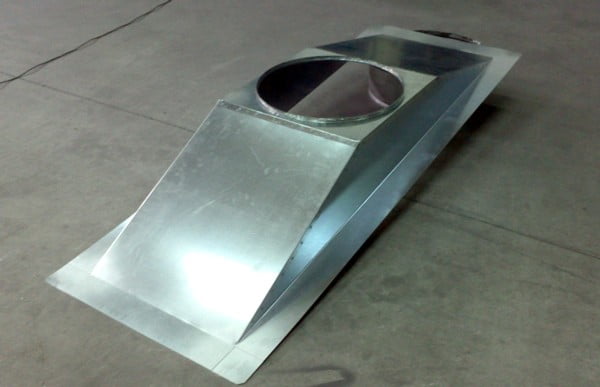

En la fotografía anterior se puede observar la mitra de sujeción a cubierta fabricada a medida según el % de inclinación del tejado y las distancia entre correas, con el aro donde posteriormente se acoplara el tubo de unión. El extractor dinámico con sus correspondientes soportes listo para su montaje en el cuello de la base.

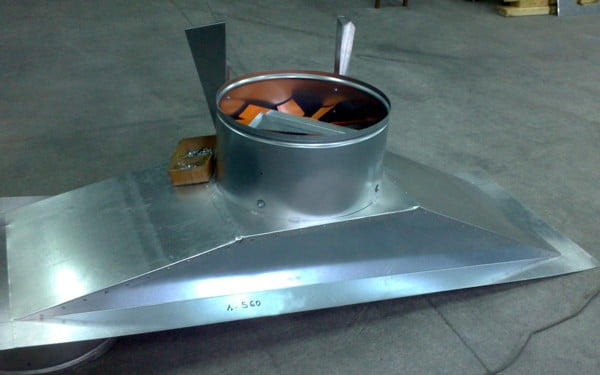

Montaje de las escuadras de sujeción del tapa aguas antirebocante, atornilladas al cuellos de la base. Los tornillos de los soportes del extractor van provistos de arandela de metal-goma para evitar vibraciones.

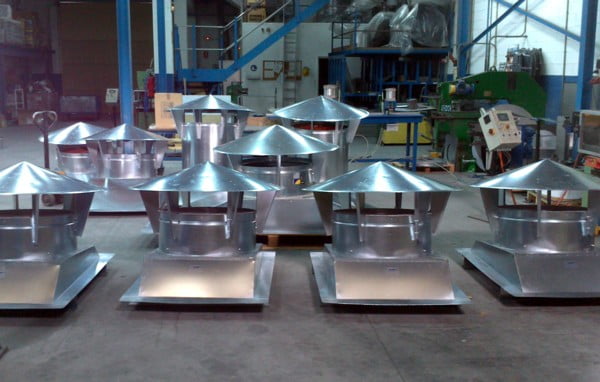

Una vez verificado por nuestro departamento de calidad, el extractor es depositado en la zona de expediciones, listo para su envió a nuestro cliente.
