Extracción de Humo

Para la extracción del humo producido en una máquina de reciclaje de cable eléctrico, instalada en una nave industrial en la provincia de Barcelona, evitando la acumulación y dispersión de este por el resto de las dependencias, fabricamos tres unidades de extracción dinámica de gran caudal de nuestro modelo ATOSDIN-800-4T-5,5. Ya que los operarios debido al ruido ambiental utilizan elementos de protección auditiva, el nivel de presión sonora de las unidades de extracción no priman en la elección del modelo, por lo que nuestro cliente opta por la opción de más caudal.

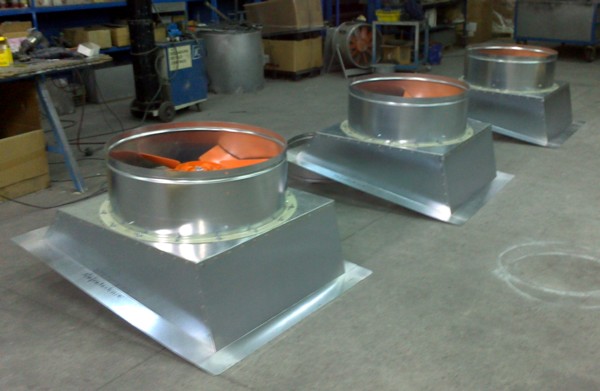

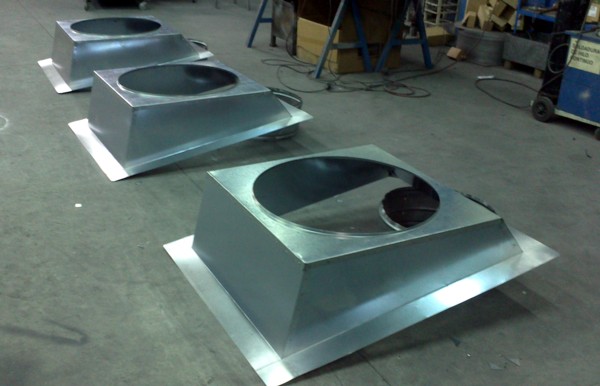

Las bases de sujeción a cubierta son fabricadas a la medida del tejado de nuestro cliente, tanto la inclinación como la distancia entre correas. Los extractores dinámicos para los modelos superiores al 710, se montan en las bases mediante conjuntos Aro/Brida atornillados con 16 tornillos, doble arandela y tuerca autoblocante, maximizando la seguridad en la instalación y evitando vibraciones, usuales en motores de esta envergadura.

Las características técnicas de los extractores son las siguientes :
Caudal 40.500 m3/h.
Velocidad 1.450 r.p.m.
Nivel presión sonora 84 dB(A)
Potencia 4 kW.

Ventilador:
– Dirección aire motor-hélice.
– Hélices en versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– HCH: Aro soporte mural en chapa de acero con una sola brida.
– HFT: Carcasa corta en chapa de acero con doble brida y prensaestopas para entrada cable.
– HCT: Carcasa larga tubular en chapa de acero con caja de bornes exterior.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador:-25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz (hasta 5.5 CV) y 400/690 V 50 Hz.(potencias superiores a 5.5 CV)

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor
– Hélices reversible 100%

Estos grupos funcionarán exclusivamente con la puesta en marcha de la maquina, ya que el resto de la nave es ventilada mediante un sistema estático sin consumo ni mantenimiento instalado anteriormente.

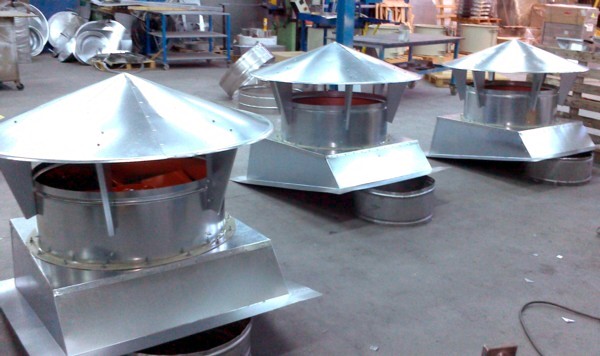

A continuación nuestro departamento de calidad verifica el funcionamiento y consumo de los grupos. Posteriormente se colocan las escuadras de anclaje del tapa-aguas antiregolfante, se atornilla este y las unidades están listas para su envió a nuestro cliente.
