En este artículo mostramos un ejemplo relacionado con extracción de calor y vapor. Compartimos los datos de la actuación descrita y las cuestiones que conviene valorar si necesitas una solución similar.
Un cliente de la provincia de Gerona con una nave industrial dedicada a la cocción de legumbres precisa un sistema de extracción de calor, vapor y renovación del aire para una nueva máquina que acaba de instalar. La ventilación en general de toda la nave se efectuó hace unos años con un sistema mixto estático-dinámico, por lo que los nuevos aparatos solo tienen que funcionar con la puesta en marcha de la nueva máquina.

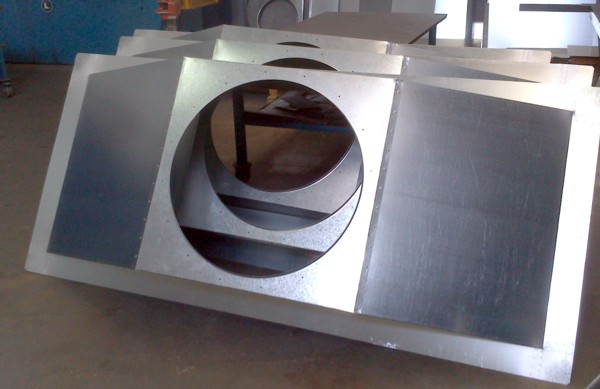

El tejado tiene una peculiaridad y es que las correas las tiene con una separación.de 2.500 mm.. Para obtener una inmejorable aspiración y evitar una estructura auxiliar de sustentación, diseñamos y fabricamos las bases de sujeción a cubierta a la misma medida y con su correspondiente % de inclinación.

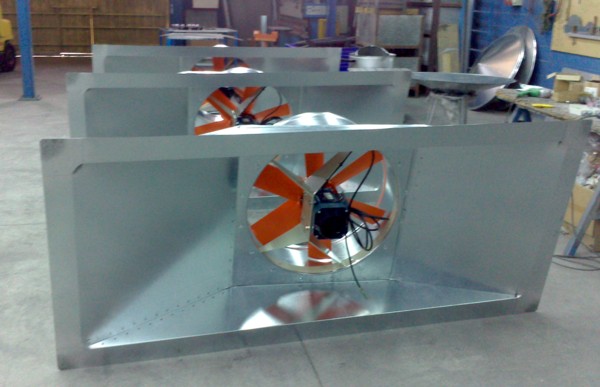

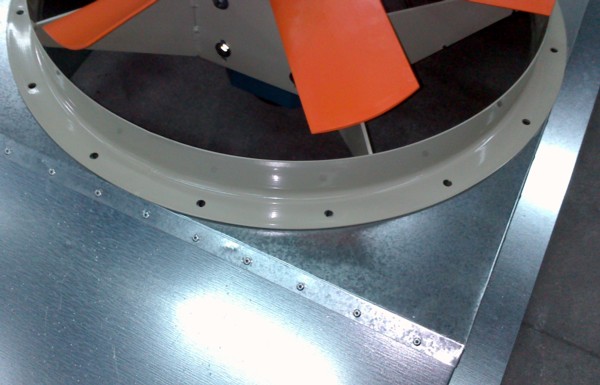

Las bases ya fabricadas y listas para la instalación del extractor dinámico. En este caso y al precisar un gran caudal de extracción, para evitar las dispersión del calor y humo por el resto de las instalaciones se ha optado por extractores de diámetro 800 mm. por lo que su montaje se realiza mediante brida con aro, para asegurar el correcto anclaje y la mínima vibración del grupo.
Las características técnicas de los extractores son las siguientes :

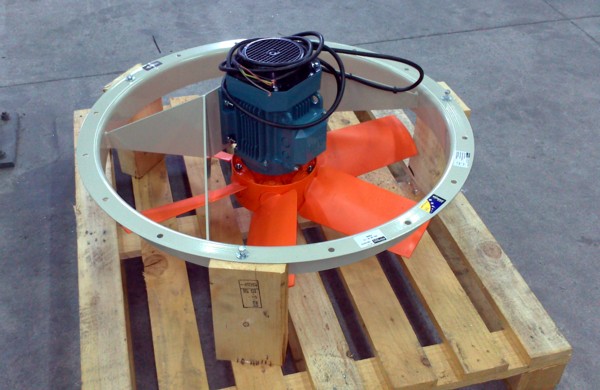

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico.
Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio.
– HCH: Aro soporte en chapa de acero
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2
Velocidad 720 r.p.m.
Caudal 22.000 m3/h.
Potencia 0,75 kW.
Nival presión sonora 71 dB(A)

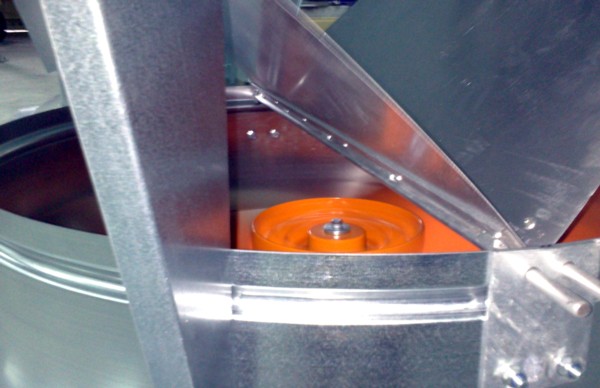

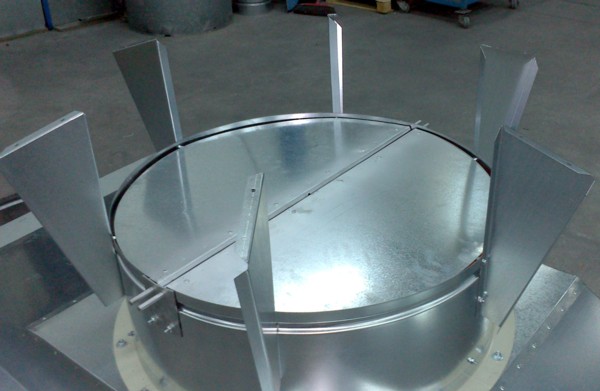

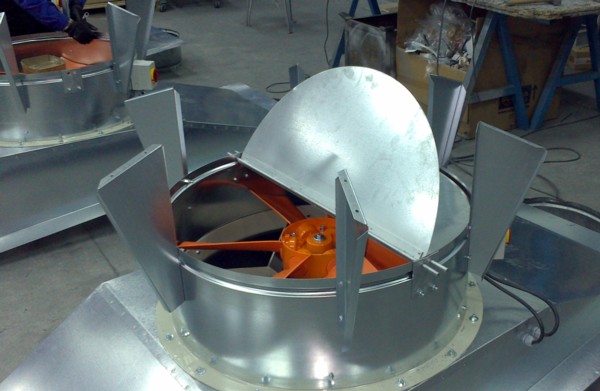

Estas unidades de extracción solo tienen que funcionar con la maquina de nuestro cliente en marcha, por lo que instalamos registros de sobrepresión que abrirán y cerrarán la aspiración con la puesta en marcha y paro del motor. En estos casos y antes de la verificación final ya se ponen en marcha los motores con el fin de calibrar la apertura de los ejes del registro.
A petición de nuestro cliente estas unidades de ventilación tendrán conmutadores de seguridad paro-marcha, para evitar posibles riesgos laborales.

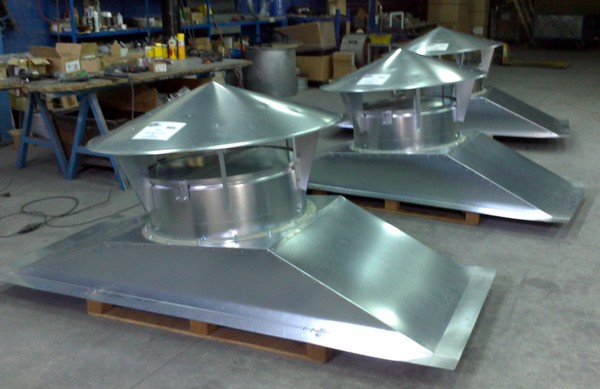

Los grupos de extracción por cubierta modelo ATOSDIN-800-8T-1, listos para su verificación final por nuestro departamento de calidad.
