En ATOSDIN trabajamos con soluciones de ventilación y extracción para diferentes instalaciones. Conservamos aquí la información técnica de esta publicación y añadimos las comprobaciones que nos ayudan a orientar cada proyecto.
Para ventilar una nave industrial de pequeñas dimensiones, un posible cliente nos pide asesoramiento técnico y presupuesto. Se trata de una nave de pequeñas dimensiones pero que al no tener ningún sistema de ventilación industiral, se genera calor. Para este caso aconsejamos dos aparatos de aspiración dinamica modelo ATOSDIN-550-L. El cliente, acepta nuestra propuesta y procedemos con la fabricación de los equipos de ventilación.

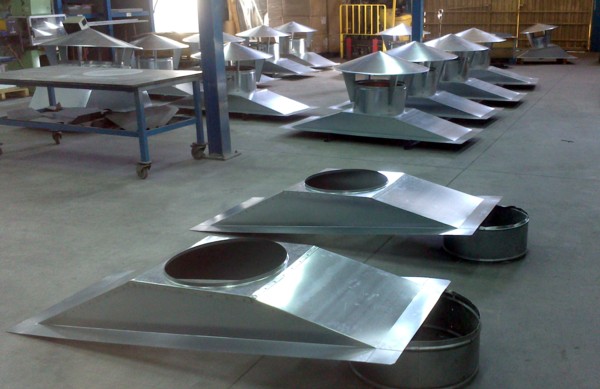

Iniciamos la produccion de los aparatos de ventilación diseñando y fabricando las bases de sujeción fabricadas a la medida de la nave de nuestro cliente.

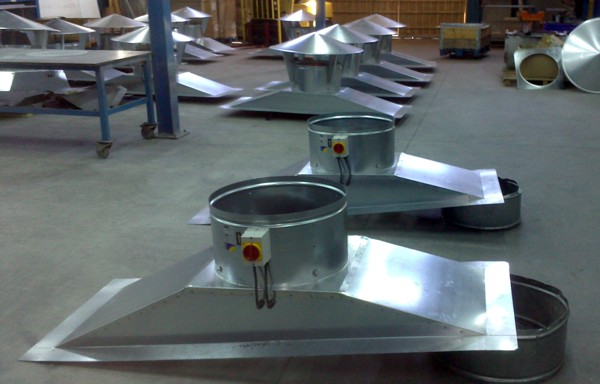

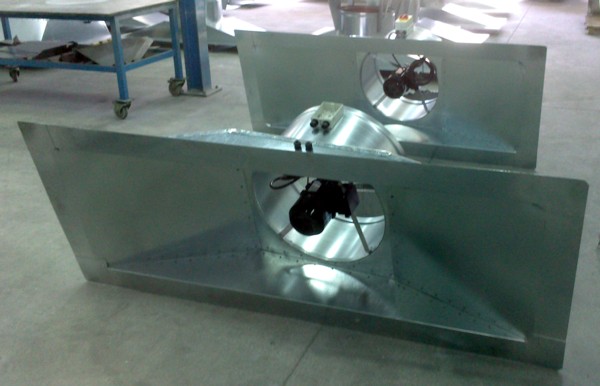

Fabricamos los cuellos de diámetro 570 mm y los instalamos sobre las bases de sujeción. Seguidamente colocamos los extractores en el cuello. En este caso las características técnicas serán las siguientes:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.
Velocidad: 1.435 R.P.M.
Potencia: 1,70 (A)
Caudal: 8.110 m3/h
Nivel sonoro: 64 dB(A)

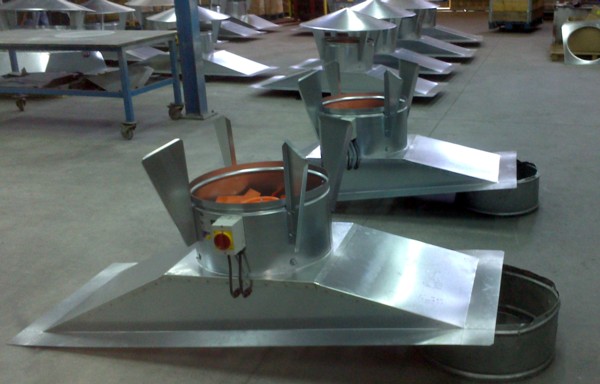

Los aparatos llevaran interruptor de seguridad paro-marcha para evitar posibles riesgos laborales. Montamos las cuatro escuadras en el cuello donde posteriormente se instalaran los tapa-aguas antirregolfantes.
Los aparatos están fabricados, pero antes nuestro departamento de calidad verifica que todo este en perfecto estado y autoriza el envío al cliente.
