Evacuar Calor en Naves Industriales

Para el permiso de apertura de una taller de mecanizados, instalado en una nave industrial en un polígono de la provincia de Huesca, el Ayuntamiento del municipio aconseja el montaje de un sistema de ventilación dinámica. Debido a que ya habían contactado anteriormente con nuestra empresa para otras obras, deciden seguir confiando en nosotros para la fabricación de los grupos de ventilación dinámica que precisa instalar el cliente en su nave.

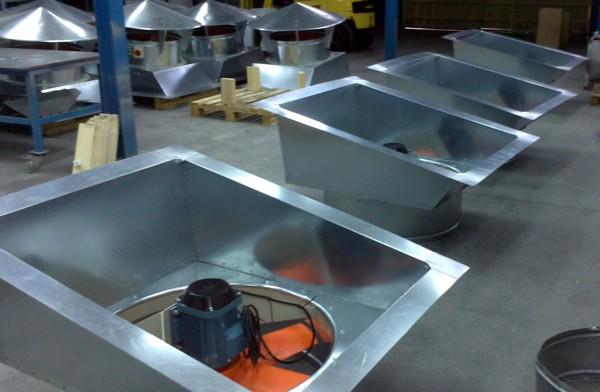

Tras realizar el estudio de la nave, nuestro departamento técnico aconseja al cliente la instalación de cuatro unidades del grupo de aspiración dinámica modelo ATOSDIN-560 con bases de sujeción a cubierta fabricada a medida y extractores trifásicos de 13.000 m3 de aire a la hora. Comenzamos nuestro proceso diseñando y fabricando las mitras de sujeción a cubierta fabricadas a la medida de la cubierta de la nave de nuestro cliente.

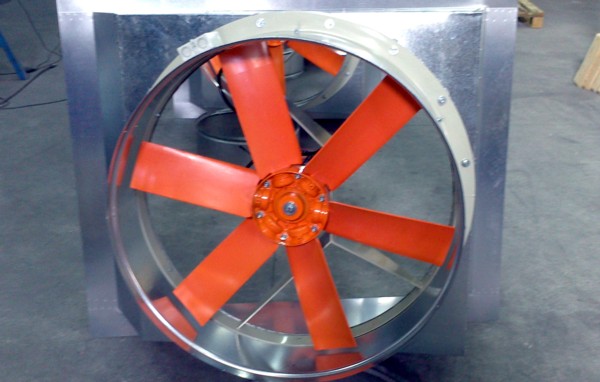

Posteriormente, fabricamos y colocamos los cuellos de diámetro 570 mm e instalamos los motores de caudal 13.000 m3/h. de las siguientes características técnicas:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

En este caso:
R.P.M.: 1.425
Potencia (A): 2,70
Cuello: 570 mm.
Nivel Sonoro: 72 dB(A)
Caudal: 13.000 m3/h.

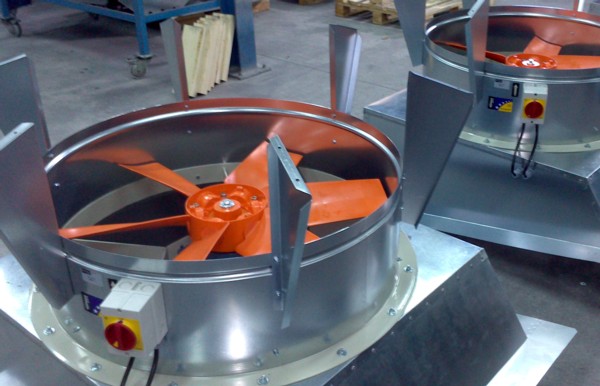

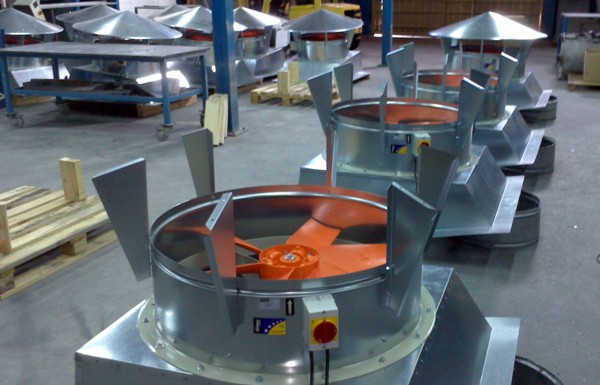

Seguidamente, colocamos las escuadras en los cuellos donde irán anclados los tapa-aguas e instalamos los interruptores de seguridad paro marcha para evitar riesgos laborales.

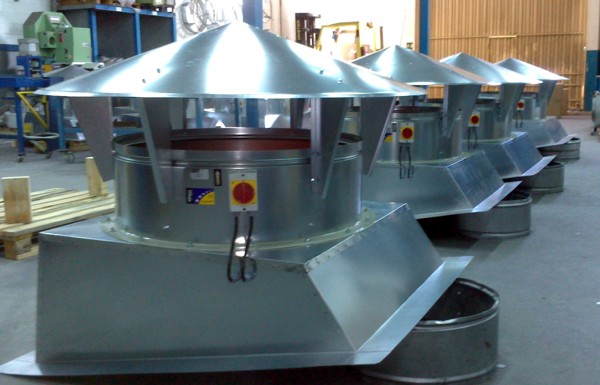

Finalmente, colocamos los tapa-aguas antiregolfantes con cono inverso inferior finalizando así la fabricación de los cuatro grupos de aspiración dinámica. Tras ser verificados por nuestro departamento de calidad, enviamos los equipos de ventilación a nuestro cliente cumpliendo con el plazo de entrega acordado.
