Equipos Mixtos de Ventilación

Un nuevo cliente de la provincia de Guipuzcoa, con una nave sita en un polígono industrial donde fabrican estructuras metálicas, nos encarga la fabricación de cinco equipos de ventilación mixtos, con funcionamiento estático – dinámico, modelo ATOSDIN-M-VIII con bases de sujeción a cubierta fabricadas a medida con extractor trifásico de 17.500 m3/h.

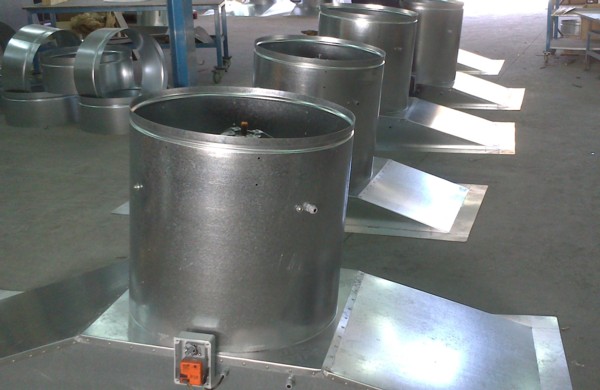

Diseñamos en nuestra nave de producción las bases de sujeción a cubierta y las montamos junto con los cuellos de diámetro 750 mm. En este caso, los equipos de ventilación llevaran incorporados un registro de cierre motorizado.

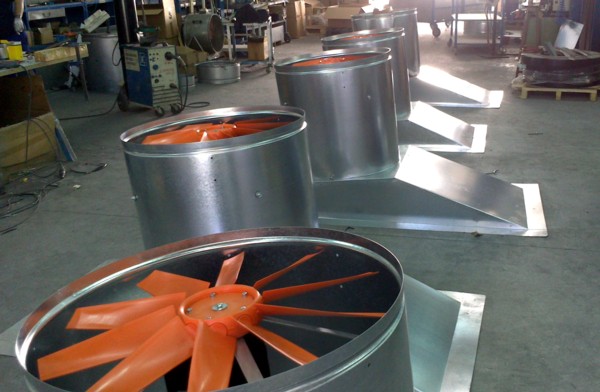

Instalamos los extractores dinámicos en el cuello del equipo. Las características tecnicas de los mismos son las siguientes:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

En este caso:

Velocidad: 935 R.P.M. Potencia: 2,26 (A) Caudal: 17.500 M3/H N.Sonoro: 66 dB(A)

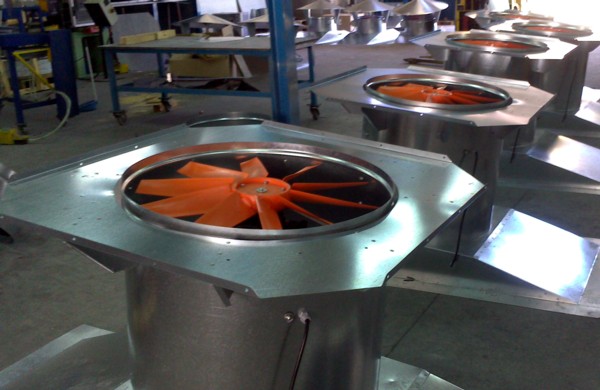

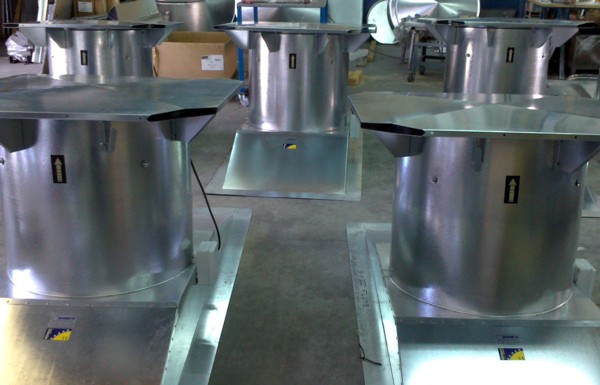

Montamos las escuadras en los cuellos donde irán montados posteriormente los sombreretes estáticos. Cómo es habitual, los sombreretes los enviaremos desmontados junto con un croquis de montaje para que el cliente pueda realizar el montaje de forma sencilla.

Finalmente, nuestro departamento técnico comprueba el correcto funcionamiento de los extractores y nuestro departamento de calidad verifica todas las unidades y autoriza el envío a nuestro cliente cumpliendo el plazo de entrega acordado.
