En ATOSDIN compartimos esta información sobre equipos de ventilación dinámica para ayudarte a identificar los aspectos de instalación y selección que conviene revisar en un proyecto similar.
Un cliente habitual, montador de cubiertas en naves industriales, nos encarga para un cliente suyo la fabricación de seis equipos de ventilación industrial dinámica con extractores trifásicos modelo ATOSDIN-560 DE 13.000 M3/h. Tras realizar el estudio desde nuestro departamento
técnico.
, damos el visto bueno y procedemos a pasar el pedido a producción.

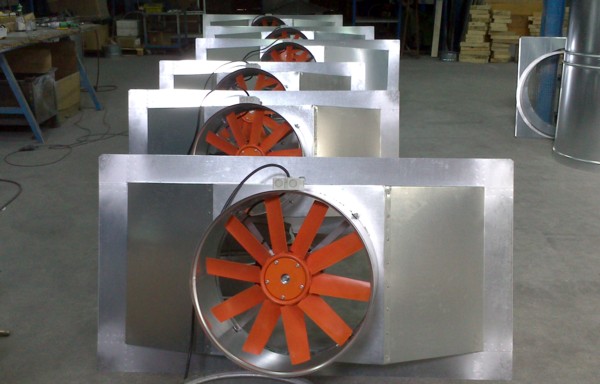

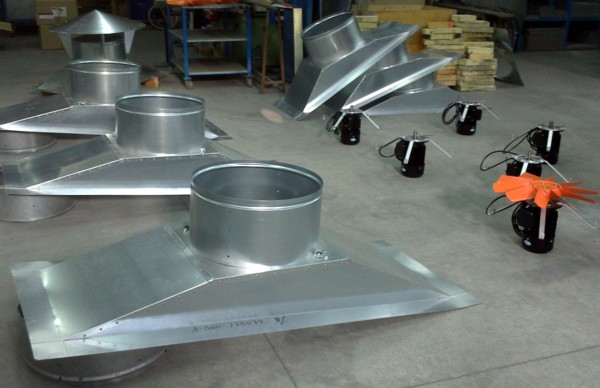

Siguiendo nuestro protocolo habitual, empezamos fabricando las bases de sujeción a la medida de la cubierta de la nave donde van a ir colocados, con la misma inclinación y distancia entre correas o luz.
Montamos los extractores y los colocamos en los cuellos. En este caso los extractores tienen las siguientes características técnicas:
Hélice de plástico reforzada en fibra de vidrio.
Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.
Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).
Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

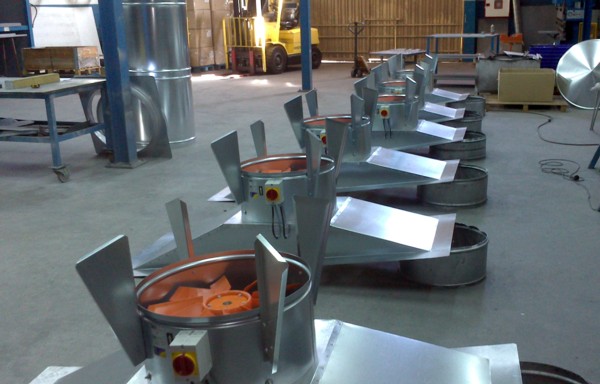

Los grupos de ventilación dinámica integran conmutadores de seguridad paro-marcha, que evitaran posibles riesgos laborales.
Finalizado el montaje de todos los elementos que conforman los grupos :
Mitra
Cuello
Extractor
Escuadras de sujeción
Tapa aguas antiregolfante con cono inverso
Conmutador de seguridad
Nuestro departamento de calidad verifica los funcionamientos y consumos, autorizando posteriormente el envió de las unidades de ventilación a nuestro cliente.
