Aireadores Dinámicos para Naves

Para una nave ubicada en un polígono industrial en la provincia de Vizcaya, nos solicitan asesoramiento y presupuesto de grupos de aspiración dinámicos con extractores trifásicos. Tras realizar el estudio sin compromiso por parte de nuestro departamento técnico-comercial, aconsejamos a nuestro nuevo cliente la instalacion de seis grupos de aspiración dinámica modelo ATOSDIN-800.

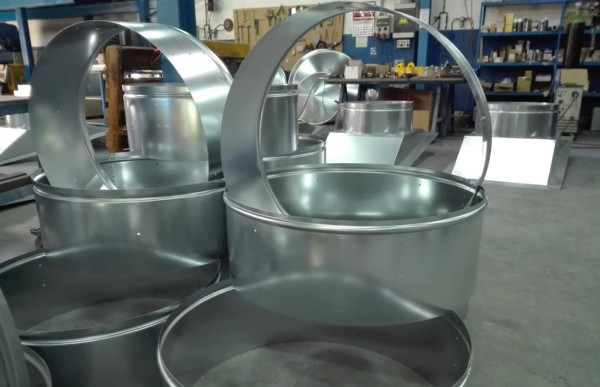

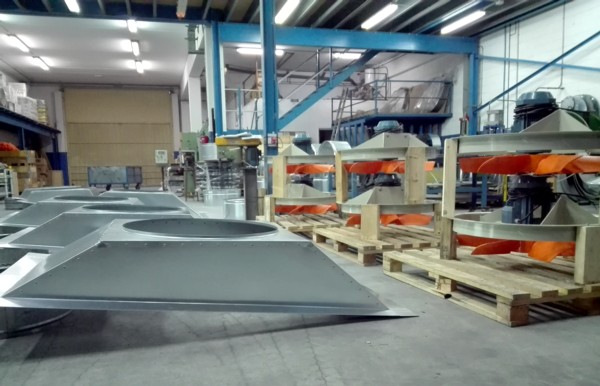

Diseñamos y fabricamos las mitras de sujeción a cubierta a la medida del tejado de la nave de nuestro cliente. Seguidamente fabricamos también los cuellos de diámetro 820 mm donde posteriormente irán instalados los extractores trifásicos de 29.700 m3/h.

Instalamos los cuellos sobre las bases de sujeción e instalamos el motor. En esta ocasión, nuestro cliente nos solicita que los grupos de aspiración dispongan de interruptor de seguridad paro-marcha para evitar posibles riesgos laborales.
Las características técnicas de los motores son las siguientes:

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

Los extractores de este caudal van colocados mediante sistema de sujeción aro brida.
Una vez instaladas las escuadras de sujeción, colocamos sobre las mismas el tapa-aguas anti-regolfante con cono inverso inferior.

Finalmente, nuestro departamento de calidad verifica que todos los grupos de aspiración estén fabricados correctamente y autoriza el envio a nuestro cliente.
