En ATOSDIN trabajamos con soluciones de ventilación y extracción para diferentes instalaciones. Conservamos aquí la información técnica de esta publicación y añadimos las comprobaciones que nos ayudan a orientar cada proyecto.

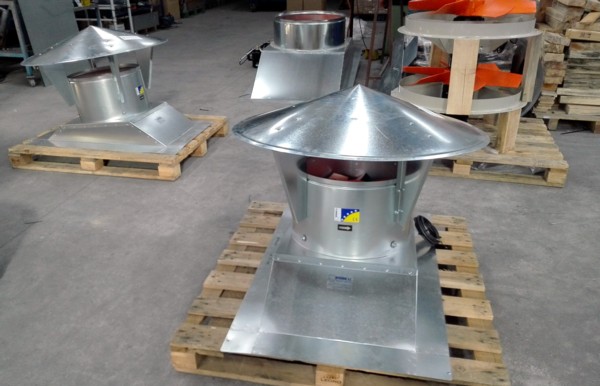

Para ventilar el calor acumulado en el falso techo de una nave industrial fabricamos tres grupos de aspiración dinámica modelo ATOSDIN-450 con mitra de sujeción a cubierta fabricada a medida todo en acero galvanizado.

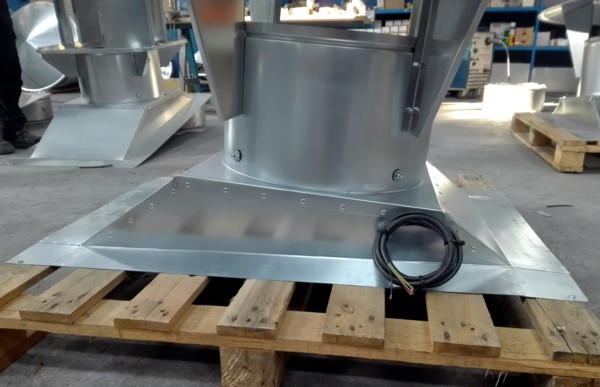

Fabricamos la base de sujeción a cubierta a medida del tejado y el cuello donde se instalará el extractor dinámico. El equipo irá provisto de un proceso de conexión de cable para que el cliente no tenga que manipular el el motor y tenga una garantia total en caso de fallos.
Las características técnicas de los extractores instalados son las siguientes:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio
Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE-EN ISO 12499
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice
Motor:
– Motores de eficiencia IE3 para potencias iguales o superiores a 0.75kW. excepto monofásicos. 2 velocidades y 8 polos.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 4kW) y 400/690V 50Hz (potencias superiores a 4kW)
– Temperatura de trabajo: -25ºC+ 60ºC
Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

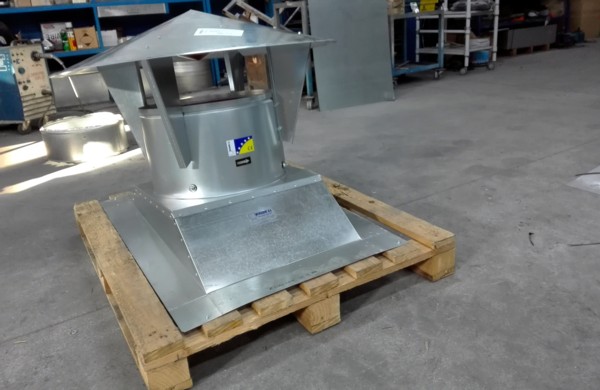

Finalmente instalamos el sombrerete deflector anti llúvia con cono inverso interior para evitar perdidas de presión. El equipo se fija en un palet para facilitar su transporte y lo enviamos a nuestro cliente cumpliendo con el plazo de entrega acordado.
Soluciones relacionadas
Ventilación industrial · Extractores para naves industriales
Preguntas frecuentes
¿Qué datos necesitamos para estudiar la ventilación?
Necesitamos conocer el uso y las dimensiones del espacio, los puntos de extracción o entrada de aire, la cubierta y, si existen, las exigencias de caudal y las condiciones ambientales de trabajo.
¿Cómo elegimos una solución adecuada?
Valoramos las necesidades reales de renovación o extracción, el montaje y las condiciones de funcionamiento. No recomendamos elegir un equipo solo por sus dimensiones exteriores.
