Para el permiso de apertura de una nueva nave industrial en la provincia de Barcelona, que se va a dedicar a la fabricación de etiquetas para la industria Textil, la oficina técnica del Ayuntamiento obliga a la instalación de un sistema de ventilación y renovación del aire con unas prestaciones no inferiores a 6 Renovaciones de aire a la hora.
Siendo las medidas de la nave 120 x 30 x 8 metros, igual a un volumen de 28.800 m3, con la instalación de diez unidades del modelo ATOSDIN-710 de 17.500 m3 de aire a la hora, conseguiríamos un total de 175.000 m3/h. igual a 6 renovaciones de aire a la hora, cumpliendo la normativa del ayuntamiento.

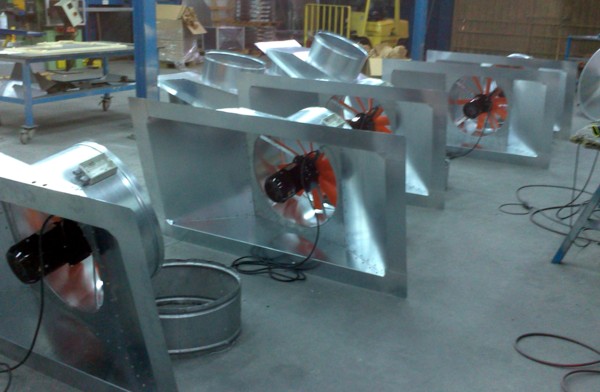

Una vez diseñadas y fabricadas las base de sujeción a cubierta a la medida del tejado de la nave de nuestro cliente, soldamos los cuellos de diámetro 750 mm. donde posteriormente anclaremos los extractores dinámicos e instalaremos los conmutadores de seguridad paro-marcha y las escuadras de sujeción del tapa-aguas.
Los extractores tiene las siguientes características técnicas :
Hélice de plástico reforzada en fibra de vidrio.
Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.
Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).
Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.
Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.
Caudal 17.500 m3/h.
Nivel presión sonora 66 dB(A)
Potencia 0,75 kW.
Velocidad 950 r.p.m.

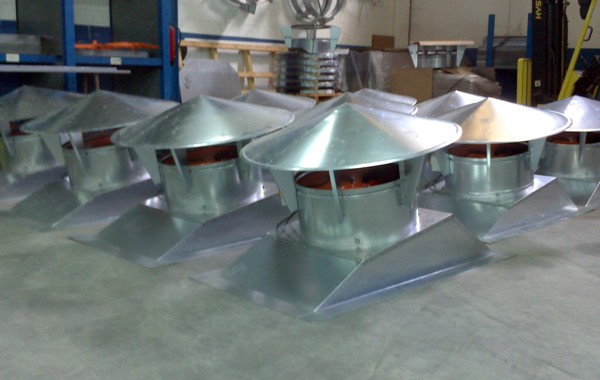

Ya finalizado el montaje de todos los elementos que componen el grupo de extracción por cubierta, nuestro departamento de calidad verifica funcionamientos y consumos, autorizando en caso de evaluación positiva el envió de las unidades a nuestro cliente para su instalación en cubierta.
De este modelo, grupo de extracción dinámico por cubierta, fabricamos distintos tamaños y diferentes potencias, según sean las necesidades de nuestros clientes. A continuación detallamos la tabla de características técnicas.
| MODELO | R.P.M. | POTENCIA (A) | CUELLO | CAUDAL | |
| 220V | 380V | ||||
| III | 1.430 | 0,64 | 0,37 | 330 mm | 2.400 m3/h |
| VI | 1.435 | ——– | 1,70 | 570 mm | 10.200 m3/h |
| VI | 1.070 | ——– | 1,05 | 570 mm | 8.110 m3/h |
| VII | 1.425 | ——– | 2,70 | 570 mm | 13.000 m3/h |
| VII | 1.055 | ——– | 1,65 | 570 mm | 9.620 m3/h |
| VIII | 935 | ——– | 2,26 | 750 mm | 17.500 m3/h |
| VIII | 725 | ——– | 1,40 | 750 mm | 13.570 m3/h |
| VIII | 1.450 | 6,41 | 3,70 | 750 mm | 22.300 m3/h |
