Ventilación y Renovación del Aire

Para el permiso de apertura de un taller de reparación de maquinaria, instalado en una nave industrial en un polígono de la provincia de Gerona, el Ayuntamiento del municipio aconseja el montaje de un sistema de ventilación no inferior a 6 renovaciones de aire a la hora.
Siendo las medidas de la nave, 1000 m2 y una altura media de 7 metros el volumen de aire a renovar es de 42.000 m3/h, para ello presupuestamos la instalación de cuatro grupos de extracción dinámica desde cubierta modelo ATOSDIN-560, cumplimentando en todo momento la normativa vigente.

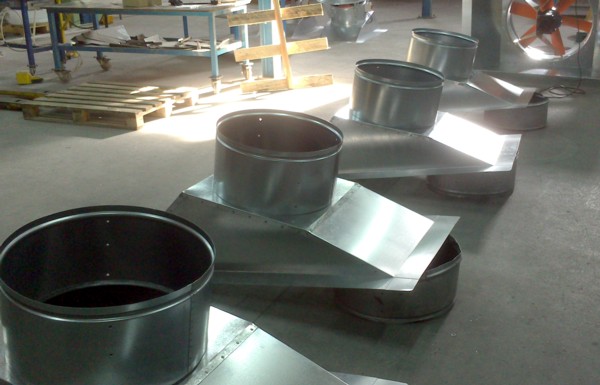

Para empezar diseñamos y fabricamos las bases de sujeción a cubierta a la medida del tejado de nuestro cliente, con la misma pendiente e igual medida que la distancia entre correas, asegurando el anclaje de las unidades a la propia estructura de la nave.
En este caso también suministramos los remates sandwich , los grupos integran conmutadores de seguridad paro-marcha, que evitaran posibles riesgos laborales.

Las características técnicas de los extractores son las siguientes :

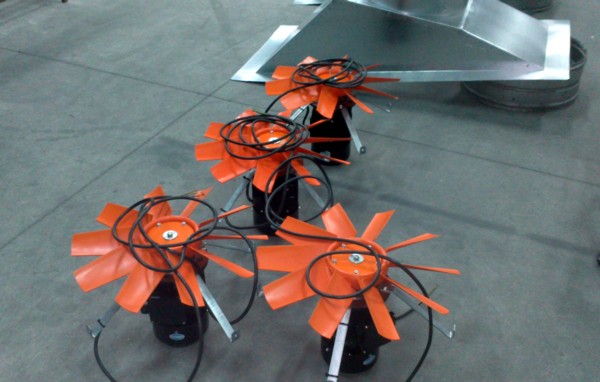

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

En esta ocasión el modelo es el 560-4T/L
Velocidad 1.380 r.p.m.
Potencia 0,55 kW.
Caudal 11.050 m3/h.
Nivel presión sonora 70 db (A)

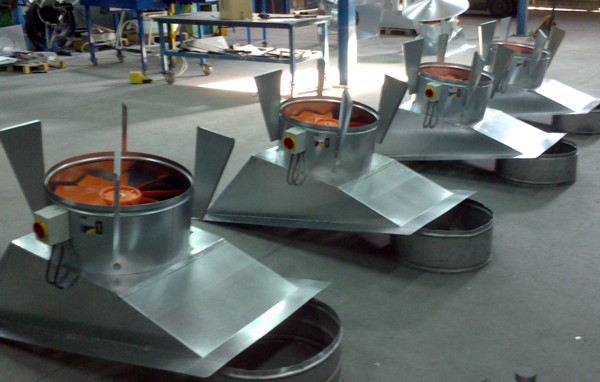

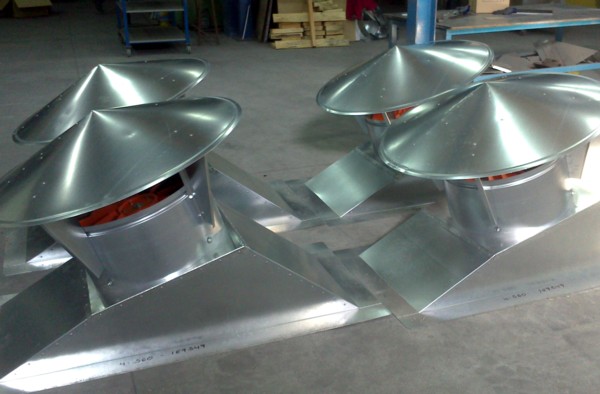

Finalizado el montaje de todos los elementos que conforman los grupos :
Mitra
Cuello
Extractor
Escuadras de sujeción
Tapa aguas antiregolfante con cono inverso
Conmutador de seguridad
Remate sandwich
Nuestro departamento de calidad verifica los funcionamientos y consumos, autorizando posteriormente el envió de las unidades de ventilación a nuestro cliente.
