Ventilación para la Fabricación

Un industria cerámica de la provincia de Toledo, nos encarga un sistema de ventilación para su nave,  que actualmente tiene problemas de ventilación, renovación del aire y acumulación del calor bajo cubierta. Para la solución de estos, fabricamos 7 unidades de extracción de aire viciado y caliente por cubierta modelo ATOSDIN-710 y para la aportación de aire limpio otros siete equipos de impulsión murales del modelo ATOSDIN-71o-IM.

Los equipos de ventilación por cubierta, tienen que estar provistos de rejilla anti-pájaros y de registros de cierre motorizados, para poder cerrar en invierno y aprovechar el calor producido en la producción.

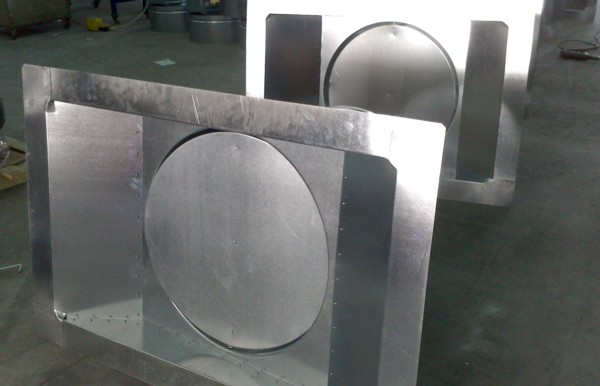

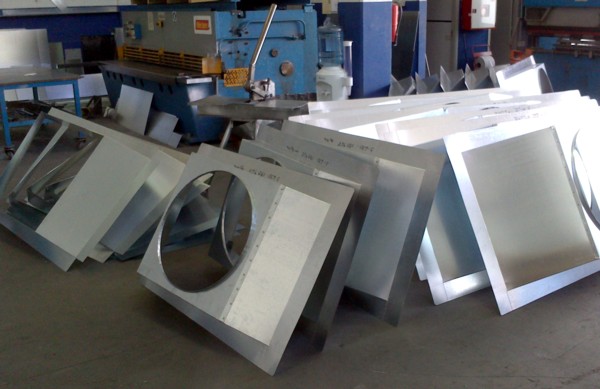

Para empezar, en la nave de primeras materias diseñamos y fabricamos las bases de sujeción de los equipos a la cubierta al % de inclinación y distancia entre correas del tejado de nuestro cliente.

Como se aprecia en la fotografía,  llegado el verano la demanda de nuestros equipos de ventilación aumenta considerablemente, para lo cual estamos preparados después de 17 años en el mercado de la ventilación y renovación del aire.

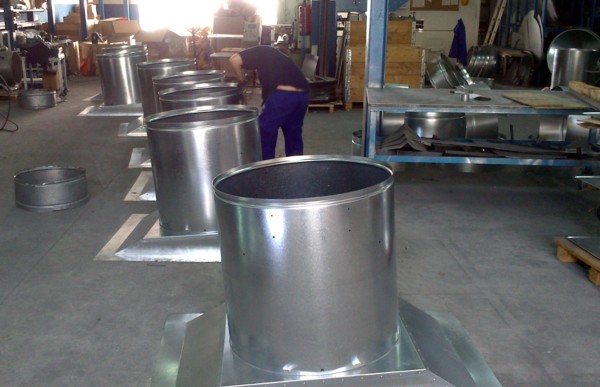

A continuación y ya en la nave de montaje, soldamos los cuellos donde posteriormente se instalarán los extractores con sus correspondientes soportes de sujeción y se acoplarán los  registros de cierre motorizado. El diámetro del cuello es de 750 mm.

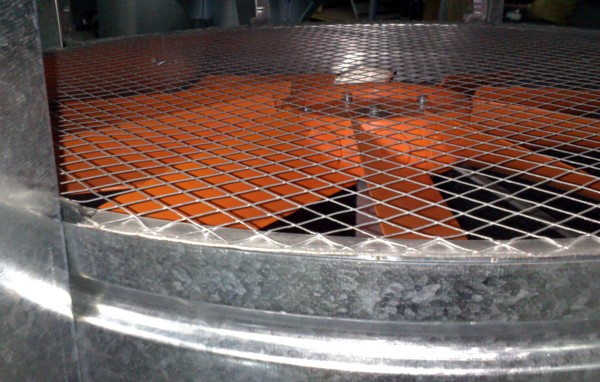

En las fotografías anteriores, el registro motorizado en cerrado y la rejilla anti-pájaros ya instalada.

Las características técnicas tanto de los extractores de cubierta como las de los impulsores murales son las siguientes :

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

Velocidad 950 r.p.m.

Potencia 0,75 kW.

Caudal 17.500 m3/h.

Nivel presión sonora 66 dB(A)

Los grupos de extracción con sus correspondientes tapa-aguas antirebocante con cono inverso inferior para evitar perdidas de carga y listos para su verificación por nuestro departamento de calidad.

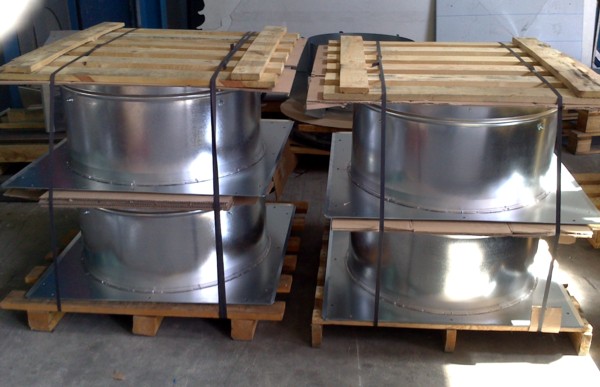

Parte de los impulsores murales ya verificados y embalados para su envió a nuestro cliente.
