Ventilación Naves sin Consumo

Para la ventilación de un almacén de productos fitosanitarios ubicado en una nave industrial situada en un polígono de la provincia de Tarragona, nos encargan la fabricación de un sistema estático de ventilación permanente sin consumo, mantenimiento ni instalación eléctrica y que se pueda cerrar en invierno para evitar perdidas en la calefacción existente.
Para ello aconsejamos la instalación de ocho unidades de nuestro extractor estático por efecto Venturi y depresión del aire caliente modelo ATOSDIN-E-VI con registros de cierre manuales. . Por la proximidad a la costa nuestro cliente desea que los aparatos se fabriquen mediante acero inoxidable AISI-304 2B.

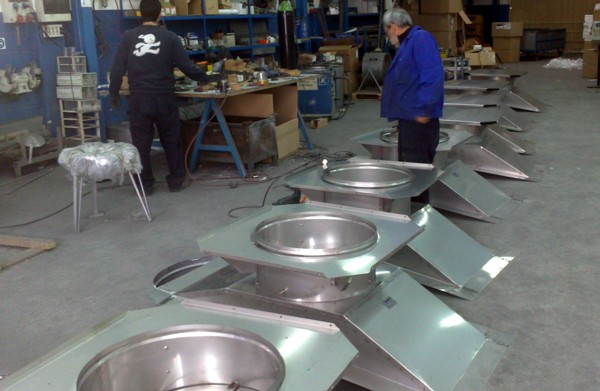

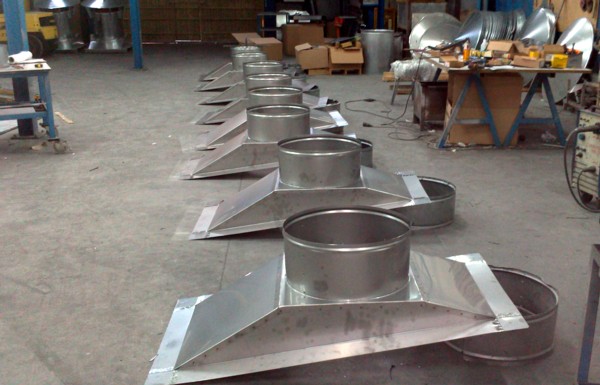

Para empezar, diseñamos y fabricamos las bases de sujeción a cubierta a la medida del tejado de nuestro cliente, es decir al mismo % de inclinación y distancia entre correas. Seguidamente soldamos el cuello donde se alojara el registro de cierre manual y las escuadras que sujetan los elementos que conforman el ventilador estático, corona inferior, superior y alas exteriores e interiores.

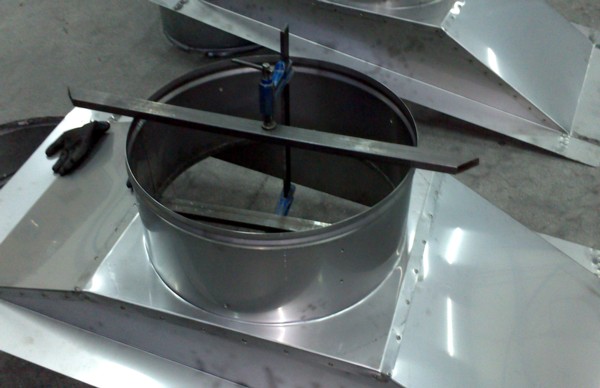

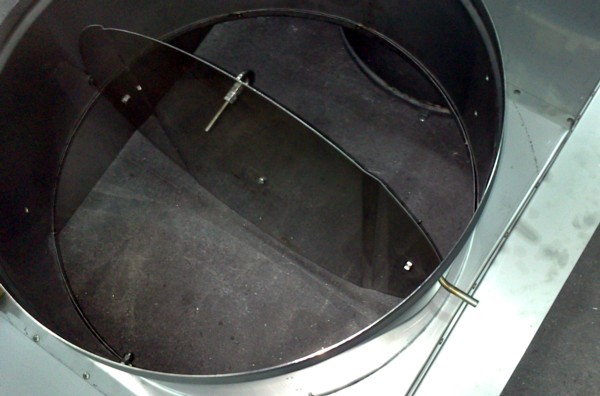

En las fotografías anteriores se puede apreciar el registro de cierre manual en cerrado y en abierto, fabricado también con acero inoxidable tanto el disco como el eje y la tornillería que lo componen.

Cada unidad de este modelo tiene un caudal de extracción estática de 1.550 m3 de aire a la hora, por lo que con la instalación de ocho unidades se conseguirá una aspiración natural y ecológica de 12.000 m3 de aire a la hora igual a 1 renovación de aire a la hora.

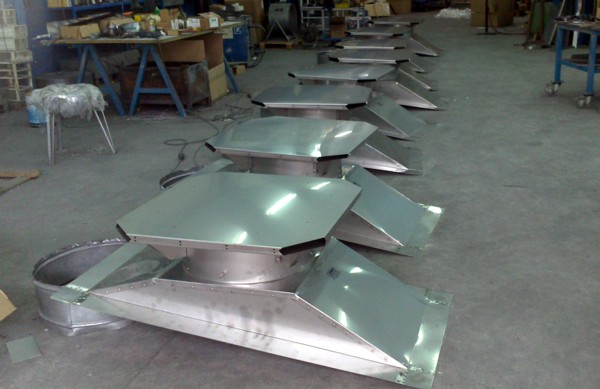

Una vez montadas las coronas inferiores en las bases de cubierta atornillamos la corona superior para facilitar el transporte y el montaje de los aparatos en obra, enviando las unidades desmontadas.

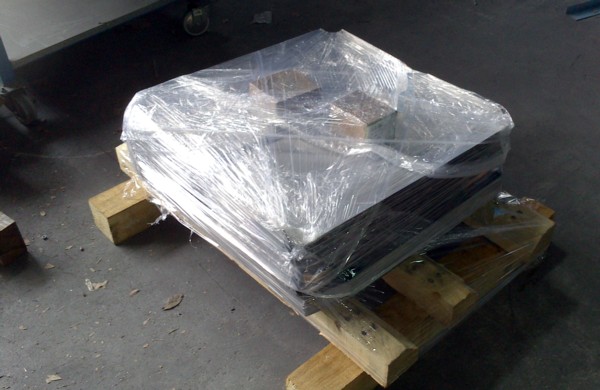

Por último nuestro departamento de calidad verifica las unidades y una vez conformes se paletizan para su envió a nuestro cliente.
