Ventilación Nave Valencia

Una empresa con dos naves industriales en la provincia de Valencia, una dedicada a la producción de aperitivos fritos y otra como almacén de primeras materias y producto acabado, nos encarga la fabricación para la nave de producción un sistema de ventilación dinámico con las siguientes características:

Extracción dinámica a voluntad.

Extracción estática por depresión del aire caliente a voluntad.

Registro de cierre motorizado.

Rejilla anti-pájaros.

Y para la nave utilizada como almacén un sistema estático permanente por depresión del aire caliente y efecto Venturi, con rejilla anti-pájaros.

Los grupos de extracción por cubierta son los siguientes :

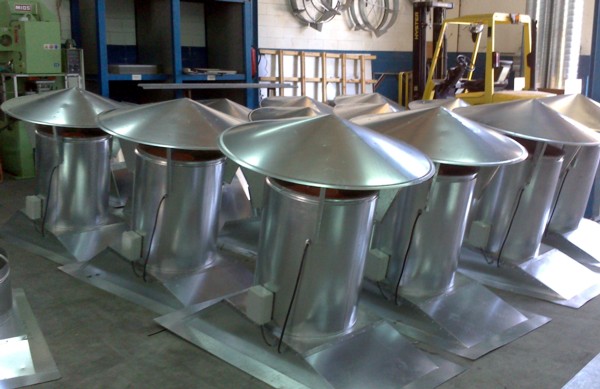

Nave de producción, seis extractores dinámicos de cubierta modelo ATOSDIN-550.

Nave almacén, seis extractores estáticos sin consumo modelo ATOSDIN-E-VI.

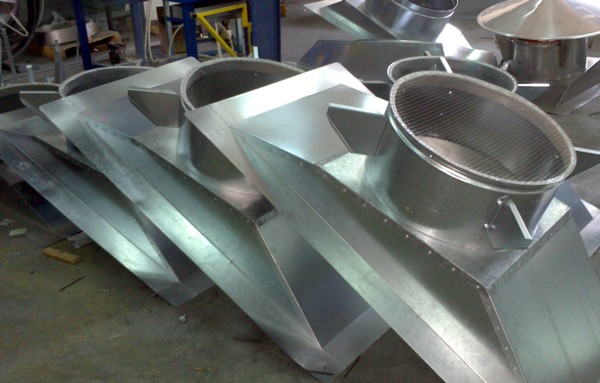

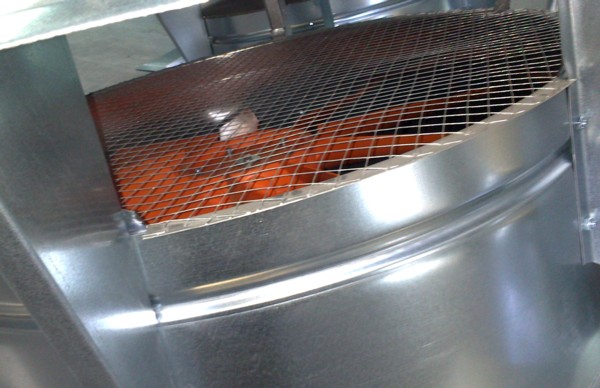

En las fotografías anteriores se pueden apreciar los accesorios pedidos por nuestro cliente, las rejillas anti-pájaros en todas las unidades y el registro de cierre motorizado en los grupos dinámicos.

Las características técnicas de los extractores dinámicos son las siguientes :

Ventiladores helicoidales, con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

Velocidad 1.380 r.p.m.

Caudal 10.200 m3/h.

Potencia 0,55 kW.

Nivel presión sonora 69 dB(A)

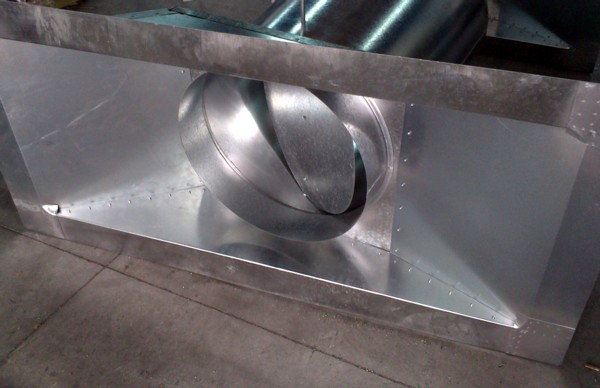

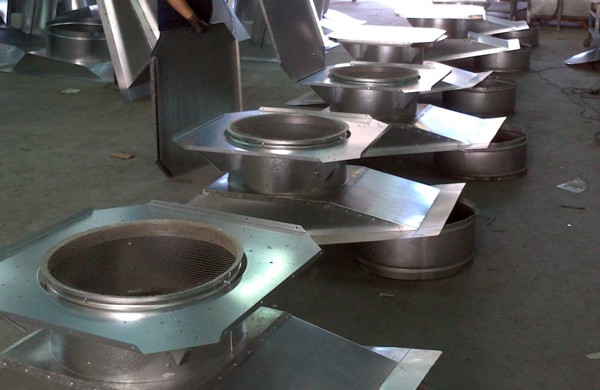

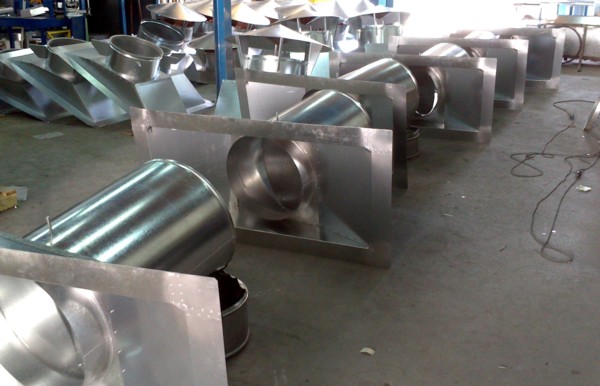

Diferentes momentos de la fabricación de los dos modelos. Las bases de sujeción a cubierta están fabricadas a la medida de los tejados de nuestro cliente.

El material empleado es acero galvanizado para los dos modelos. A petición de nuestros clientes también los podemos fabricar en acero inoxidable  AISI-304-2B o AISI-316.

La aspiración estática de los aparatos a colocar en la cubierta de la nave almacén es de 1.550 m3 de aire a la hora.

Antes del envió a nuestro cliente, todas las unidades tienen que ser verificadas por nuestro departamento de calidad tanto en su funcionalidad como en sus consumos y medidas.

Con la instalación de estos grupos de aspiración en las cubiertas de las naves, se conseguirá una excelente ventilación y renovación del aire, evitando la acumulación del calor, humos, vapor y aires polucionados bajo cubierta.
