Ventilación Nave

Para su exportación a Marruecos y su instalación en una nave industrial situada en las proximidades de Casablanca, con grandes problemas en las épocas estivales de acumulación del calor bajo cubierta, fabricamos cinco grupos de ventilación dinámica por cubierta de gran caudal. Precisamos para el efectivo funcionamiento del sistema de ventilación un mínimo de veinte renovaciones del aire a la hora, evitando que el calor de la parta alta de la nave pueda llegar al nivel de los trabajadores, proporcionando un movimiento del aire que disminuirá considerablemente la temperatura de sensación.

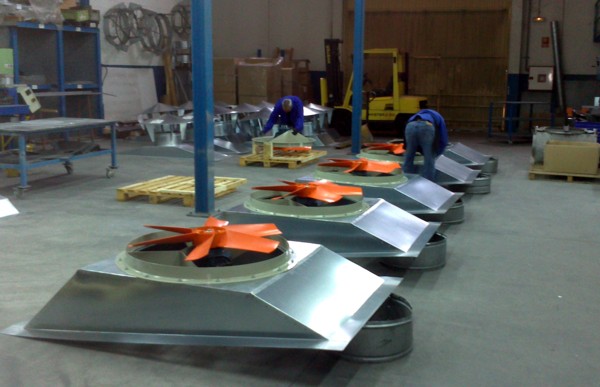

Las bases de sujeción a cubierta,diseñadas y  fabricadas a la medida del tejado de nuestro cliente tienen unas medidas de 2.000 x 1.600 y un  diámetro de cuello de 1.000 mm. la inclinación es de un 10%.

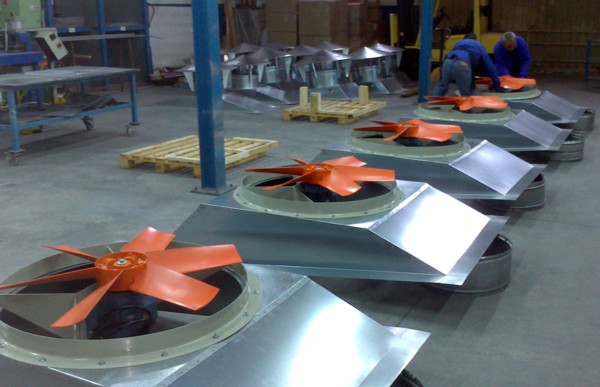

Los extractores dinámicos se montan encima de las bases con anclaje mediante aro-brida atornillada. Debido a la robustez del extractor esta es la optima sujeción para asegurar la instalación en el tejado, evitando vibraciones y posibles riesgos laborales.

Los extractores tienen las siguientes características técnicas :

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

Velocidad 1.450 r.p.m.

Potencia 4 kW.

Caudal 42.500 m3/h.

Nivel presión sonora 84 dB(A)

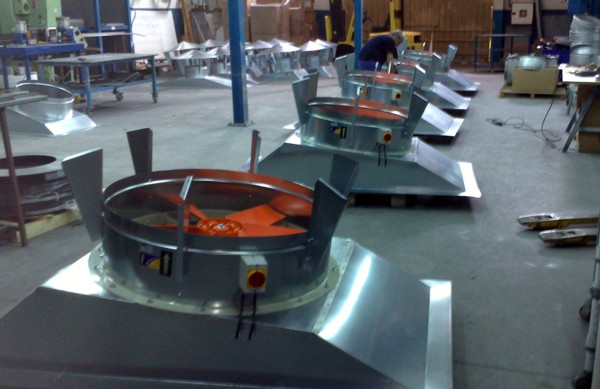

A continuación se instala el conmutador de seguridad paro-marcha, muy recomendado en estos casos por el tamaño y potencia de las hélices, para evitar la puesta en marcha desde el interior de la nave mientras se está manipulando por limpieza o mantenimiento el grupo de extracción desde la cubierta.

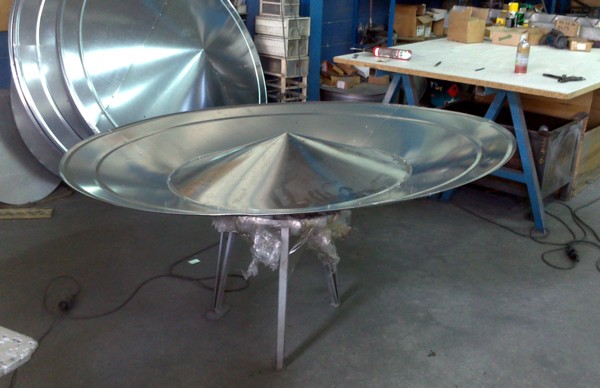

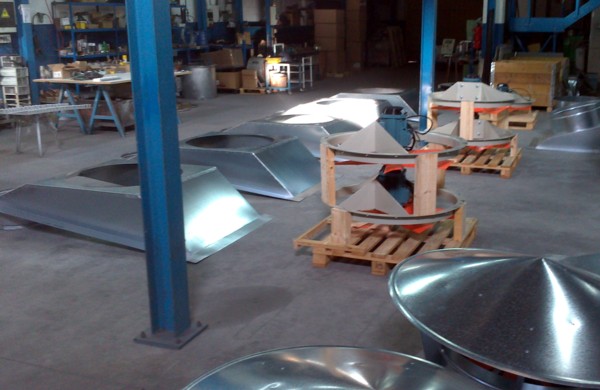

Seguidamente se colocan las escuadras de sujeción del tapa aguas anti revoco con cono inverso inferior, que en este caso tiene un diámetro de 1.800 mm. y se atornilla a las mismas. Con este diseño a diferencia de otros productos del mercado evitamos las grandes perdidas de carga producidas por el revoque del aire contra el sombrero.

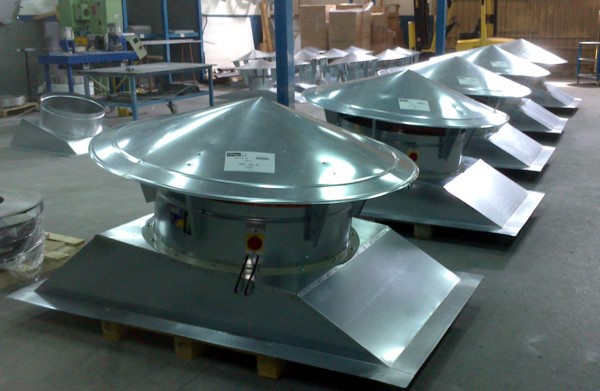

Después de que nuestro departamento de calidad, verifique funcionamientos y consumos, los grupos de ventilación de gran caudal están listos para su exportación.
