Campana de Extracción

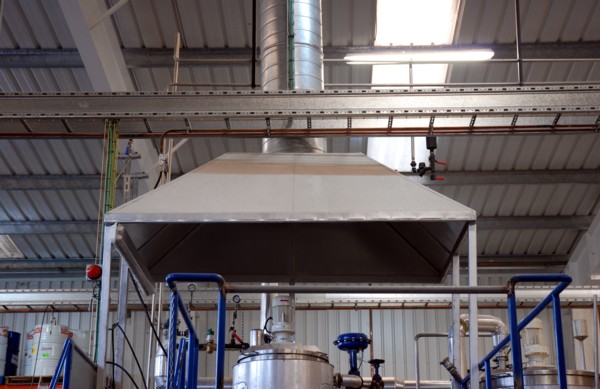

Para la extracción del calor, polvo y vapores producidos en unas mezcladoras de producto primario fabricamos una campana de extracción a medida, para evitar las dispersión de estos elementos por el resto de las instalaciones de nuestro cliente.

No existiendo en la producción elementos corrosivos, la campana extractora y el tubo de evacuación se construyen en acero galvanizado. El ventilador estará acoplado en una base de sujeción a cubierta fabricada a la medida del tejado y con un tapa aguas antirebocante con cono inverso inferior.

<!--:es-->Campana de Extracción<!--:-->

El extractor dinámico tiene las siguientes características técnicas :

Ventiladores helicoidales murales o tubulares. versión PL equipados con hélice de plástico y versión AL equipados con hélice de aluminio.

Ventilador:
– Dirección aire motor-hélice
– Hélices versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio. Los modelos HCT-40-2T y HCT-45-2T sólo en versión AL
– HCH: Aro soporte en chapa de acero
– HFT: Aro soporte en chapa de acero con doble brida y prensaestopas para entrada de cable
– HCT: Envolvente tubular en chapa de acero con caja de bornes exterior

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 56. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V-50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo : -25ºC+ 50ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor.
– Hélices reversibles 100%.
– Bobinados especiales para diferentes tensiones.
– Certificación ATEX Categoría 2

Velocidad 1.450 r.p.m.

Potencia 1,50 kW.

Caudal 21.000 m3/h.

Nivel presión sonora 79 dB(A)

<!--:es-->Campana de Extracción<!--:-->

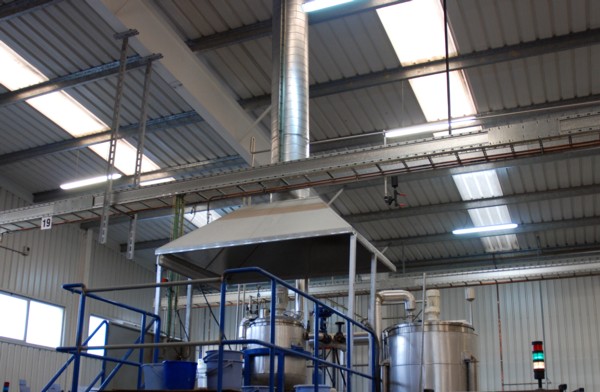

Como se puede observar en las fotografías anteriores la estructura de soportación de la campana esta fabricada con tubo cuadrado, también galvanizado.

Siendo fabricantes podemos diseñar y construir cualquier tipo de campana extractora con caudales de evacuación desde 3.100 hasta 72.000 m3/h. y siempre a las medidas requeridas.

Consúltanos
