Ventilación Máquina

Una importante empresa papelera de la provincia de Barcelona ha instalado en una de sus naves, una nueva máquina que produce gran aportación de vapor y por consiguiente al llegar el invierno un grave problema de condensación en una zona de aproximadamente 70 x 30 x 7 metros, es decir en un total de 14.700 m3.
Para la solución de dicho problema aconsejamos la extracción rápida del vapor al exterior y no menos de 10 renovaciones de aire a la hora.
Nuestro cliente nos encarga la fabricación de cuatro grupos de aspiración dinámica ATOSDIN-800-4T con sus correspondientes bases de sujeción a cubierta fabricadas a medida del tejado y conmutadores de seguridad paro-marcha.

Las características técnicas de los extractores son las siguientes :
Ventilador:
– Dirección aire motor-hélice.
– Hélices en versión PL en poliamida 6 reforzada con fibra de vidrio y versión AL en fundición de aluminio.
– HCH: Aro soporte mural en chapa de acero con una sola brida.
– HFT: Carcasa corta en chapa de acero con doble brida y prensaestopas para entrada cable.
– HCT: Carcasa larga tubular en chapa de acero con caja de bornes exterior.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10 V.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador:-25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz (hasta 5.5 CV) y 400/690 V 50 Hz.(potencias superiores a 5.5 CV)

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Dirección aire hélice-motor
– Hélices reversible 100%

Caudal 37.000 m3/h. por lo que conseguiremos en este caso las 10 renovaciones de aire a la hora recomendadas.
Velocidad 1.450 r.p.m.
Potencia 3 kW.
Nivel presión sonora 83 dB (A)

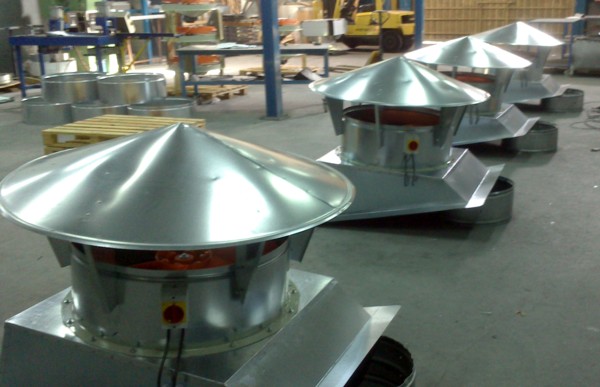

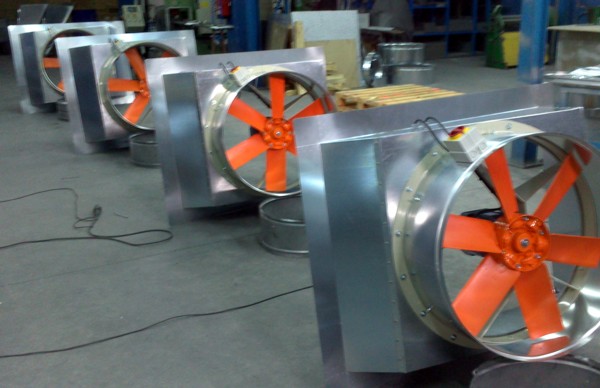

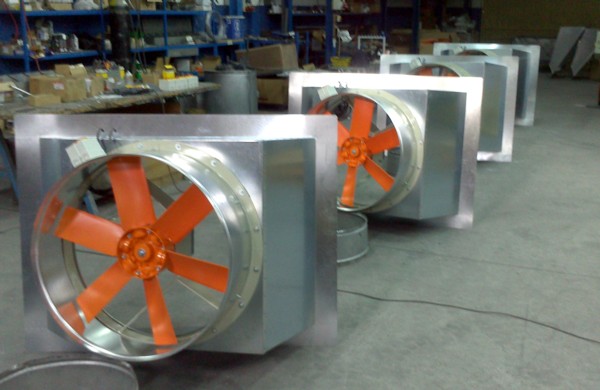

Como se puede apreciar en la anterior fotografía, los extractores están anclados a la base mediante aro/brida atornillada lo que confiere a la unidad una gran robustez y seguridad. En el cuello atornillado al aro/brida colocamos el conmutador de seguridad paro-marcha y a continuación acoplaremos las escuadras de sujeción del tapa-aguas.

Después de verificar funcionamientos y consumos del 100% de las unidades, nuestro departamento de calidad autoriza el envió de los extractores para su montaje.
