Ventilación Humo Soldadura

Para la ventilación de una nave sita en un polígono industrial en la provincia de Barcelona con problemas de humos producidos por la soldadura, nos encargan la fabricación de tres grupos de aspiración dinámica modelo ATOSDIN-710 con mitra de sujeción a cubierta fabricada a medida y extractores trifásicos de 15.000 m3 de aire a la hora.

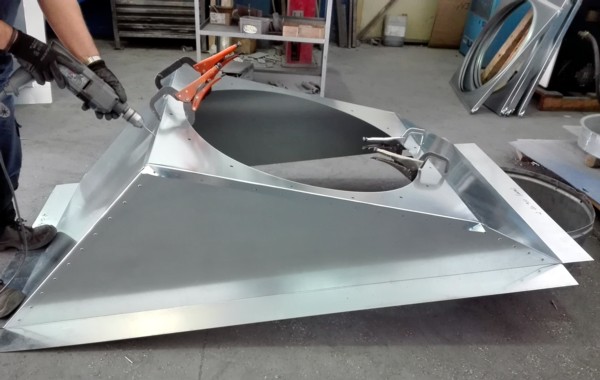

Iniciamos el proceso de producción diseñando y fabricando las bases de sujeción a cubierta fabricadas a la medida del tejado de la nave de nuestro cliente.

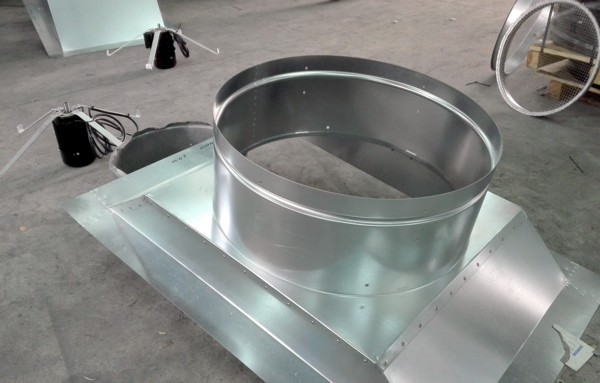

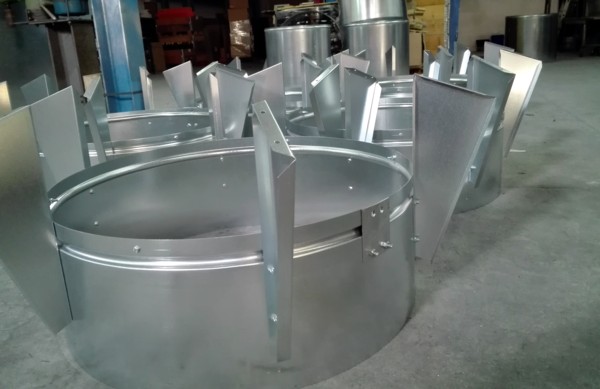

Seguidamente fabricamos y montamos sobre la mitra de sujeción los cuellos de diámetro 750 mm., donde posteriormente irán instalados los extractores dinámicos. Estos cuellos llevan sus correspondientes escuadras donde irán fijados los tapa-aguas.

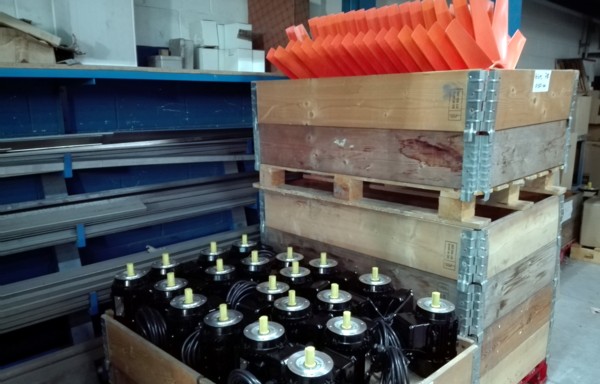

Los extractores tienen las siguientes características técnicas:

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

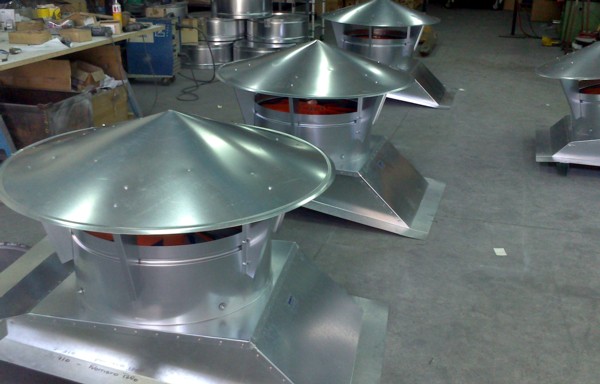

Finalmente fabricamos los tapa-aguas anti-regolfantes con cono inverso interior para evitar perdidas de presión y los fijamos sobre las escuadras de sujeción. Tras ser revisadas todas las unidades por nuestro departamento de calidad, las enviamos a nuestro cliente cumpliendo con el plazo de entrega acordado.
